紧凑式多罐体集成池过滤系统设计

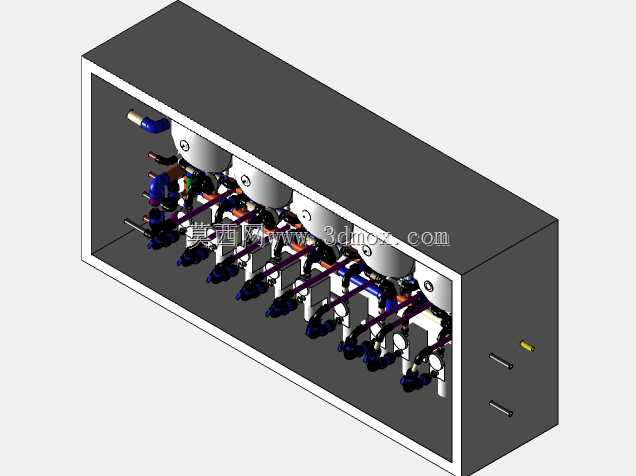

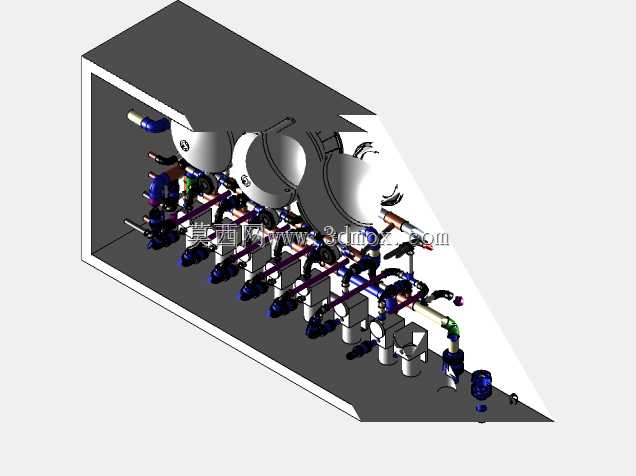

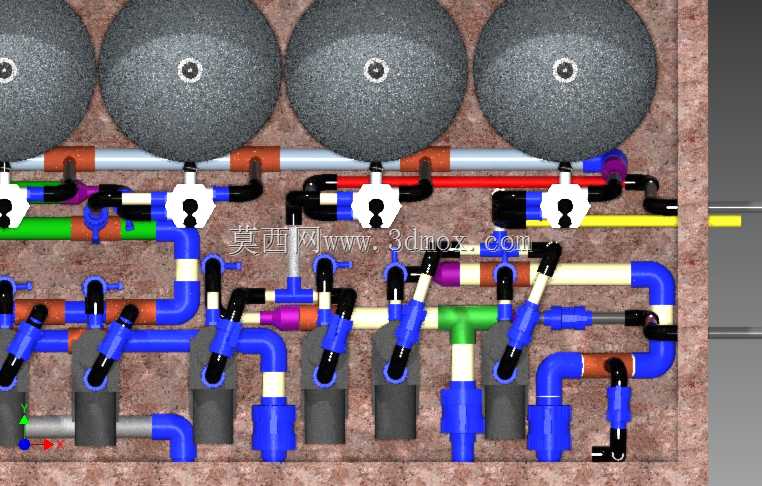

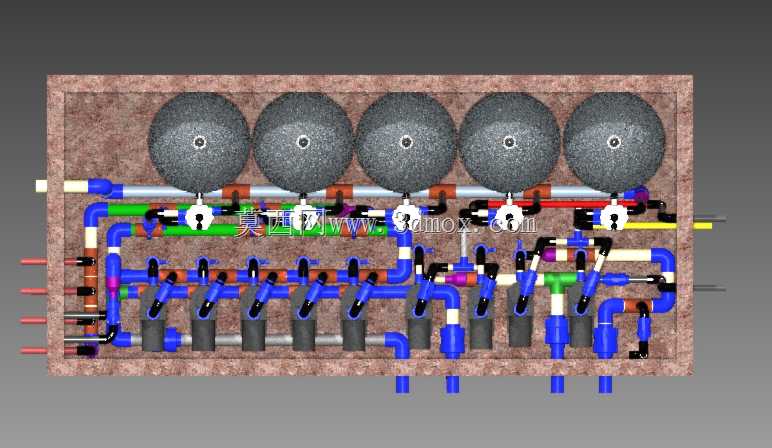

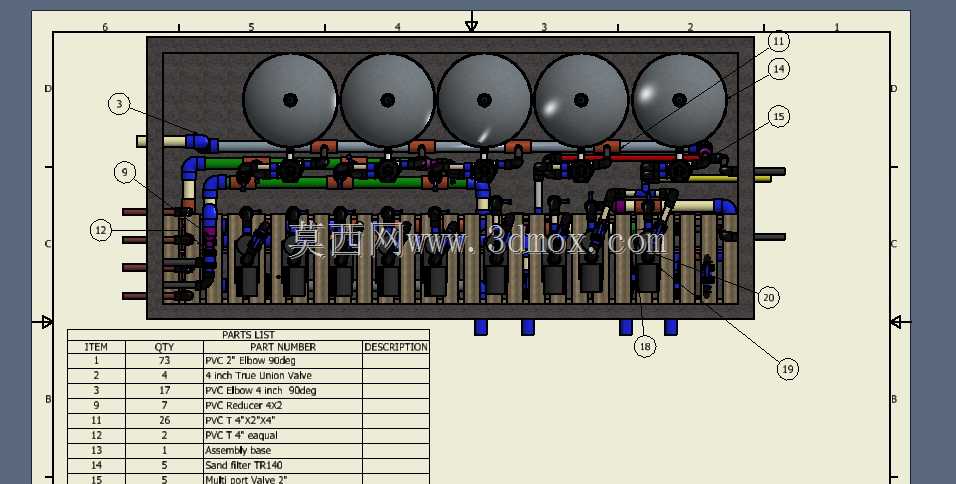

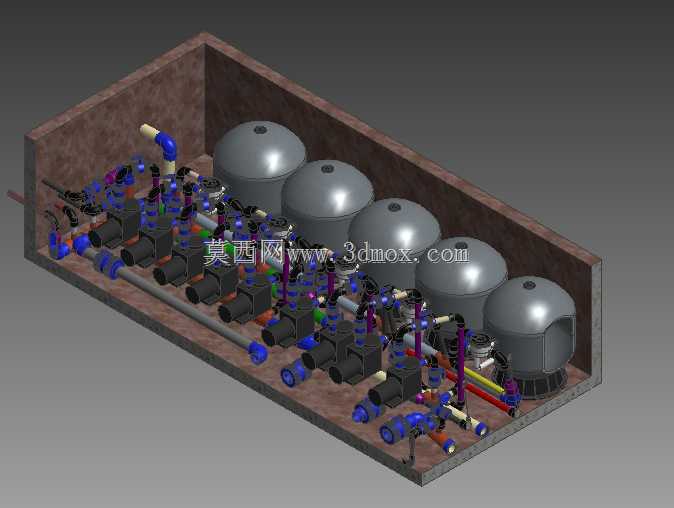

该套过滤系统主要面向商用泳池、景观水体、小型工业循环水处理等场景的池体水质净化需求，可在有限的设备间空间内完成多组过滤单元的集成部署，解决传统分散式过滤设备占地大、管路杂乱、运维动线不合理的痛点。整套设备采用池边嵌入式安装的布局思路，整体外框适配土建预留的地埋式或半地埋式设备坑尺寸，所有罐体、阀组、管路均整合在统一的混凝土结构槽体内，无需额外占用地面活动空间，适配场地局促的老旧池体改造、小型商用泳池新建等对安装边界有严格限制的项目。系统核心由六组立式承压过滤罐体组成，罐体采用圆弧顶承压结构，可承受过滤过程中的内部水压，避免长期运行出现罐体变形渗漏问题，每组罐体对应独立的进出水支路，可根据实际水质处理负荷灵活调整启用的罐体数量，在低负荷时段仅启用部分罐体即可满足过滤需求，降低运行能耗。管路系统采用分层布局设计，主输水干管沿槽体底部通长布置，各支路通过弯头、三通阀件与干管连接，不同功能的管路采用差异化配色区分，便于后期运维人员快速识别管路走向与功能，减少故障排查的时间成本。阀组全部布置在靠近操作通道的一侧，所有操作手柄的朝向均预留足够的操作空间，无需探身即可完成阀门启闭、反冲洗切换等操作，反冲洗管路单独设置排污支路，反冲洗废水可直接接入排污管网，不会回流至主过滤管路造成二次污染。设计过程中优先考虑紧凑空间内的部件干涉问题，对罐体间距、管路转弯半径、阀组操作空间均做了冗余校核，既保证所有部件安装后无硬干涉，也预留了后期更换易损件的操作空间，槽体内的空余位置可根据需求加装水质监测、加药消毒等附属模块，无需额外拓展安装空间。整套系统的进出水接口统一预留于槽体侧壁的对应位置，可直接对接池体的回水与送水管网，现场安装仅需完成外部管路对接与电气接线即可投入使用，大幅缩短现场施工的周期。
