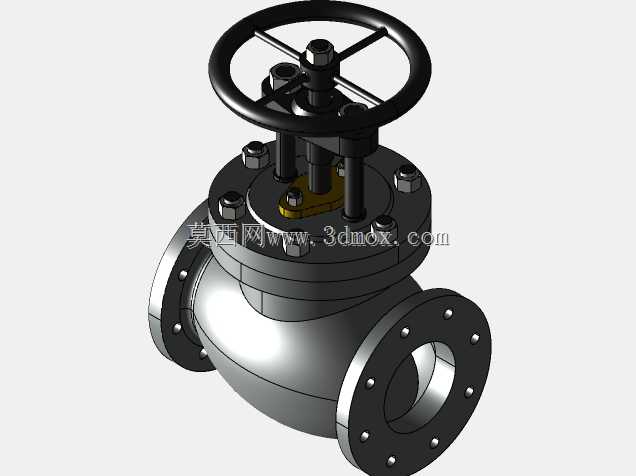

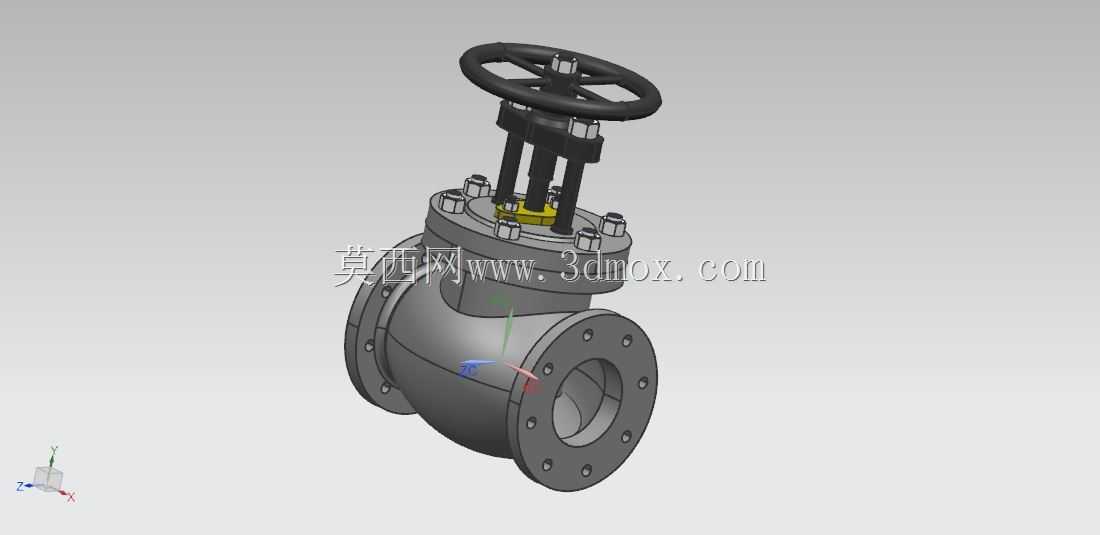

法兰连接式手动截止阀结构设计

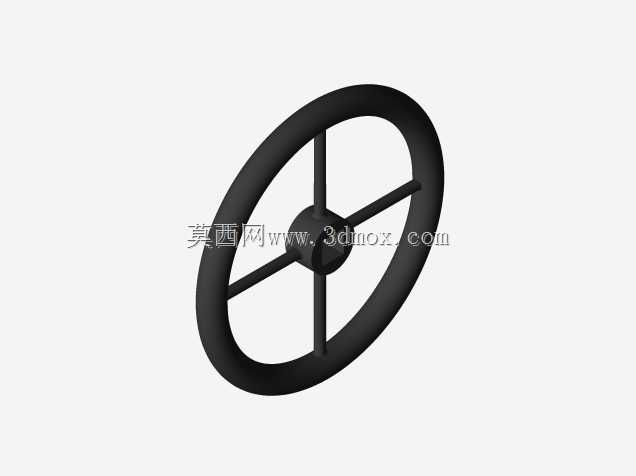

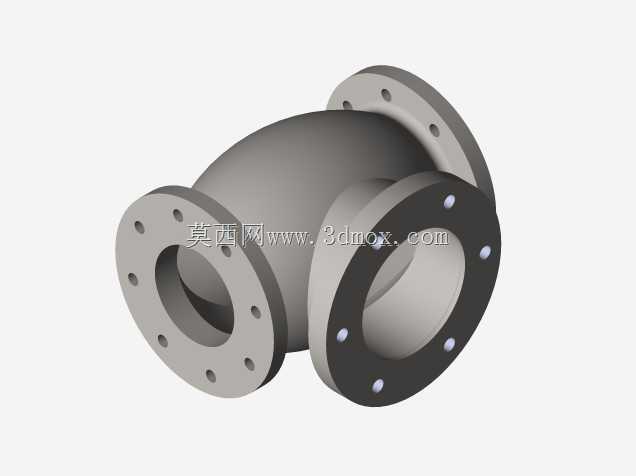

这款手动法兰截止阀主要应用于石油化工、市政给排水、暖通空调、火力发电等行业的工业管路系统中，作为管路通断控制的核心部件，承担着截断管路内介质流动的核心作用，可适配清水、油品、蒸汽、弱腐蚀性流体等多种常见工业介质的输送管控需求，在中低压管路工况下具备稳定可靠的截断性能，能够有效避免管路介质的非预期通流，保障管路系统的运行安全与检修作业的操作安全。从功能特性来看，该截止阀采用手轮驱动的明杆结构设计，操作时转动顶部手轮即可带动阀杆做垂直升降运动，进而带动阀瓣实现与阀座的贴合与分离，相比暗杆结构能够直观反馈阀门的启闭状态，避免操作人员误判阀门开度；阀瓣与阀座的密封面采用锥面贴合设计，密封比压分布均匀，截断状态下密封性能可靠，可有效杜绝介质内漏问题；阀体两端采用法兰连接结构，与管路对接时安装对位便捷，连接强度充足，能够承受管路运行过程中的振动与压力波动，同时也便于后期的检修拆卸与部件更换。在设计思路层面，这款截止阀遵循等强度设计原则，阀体流道采用直通式结构，介质流向为低进高出，能够有效降低介质流经阀门时的流阻损失，减少管路系统的输送能耗；阀杆部位设置多级填料密封结构，可通过填料压盖调节密封预紧力，长期使用出现微量外漏时无需拆解阀门即可完成密封补偿，大幅延长阀门的维护周期；手轮采用轮辐式结构，操作时受力均匀，启闭所需的操作力矩符合常规手动操作的施力范围，无需额外加装辅助操作机构即可完成阀门的启闭动作。从安装边界来看，该阀门的法兰连接尺寸符合通用管路法兰的配套标准，两端法兰的螺栓孔位呈圆周均匀分布，安装时可直接与同公称通径、同压力等级的管路法兰对接，无需额外制作过渡连接件；阀门整体的轴向安装长度、手轮的最大回转半径、阀杆全开时的顶部伸出高度均经过合理规划，安装时预留常规操作空间即可满足日常启闭操作与后期维护需求，不会出现与周边管路、支架发生干涉的问题；阀体底部无突出的排污结构，可根据管路布置需求选择水平安装或垂直安装，适配不同走向的工业管路布局，在常规工业厂房、户外管廊等安装场景下均具备良好的适配性。
