带限位端座的压缩弹簧结构分析模型

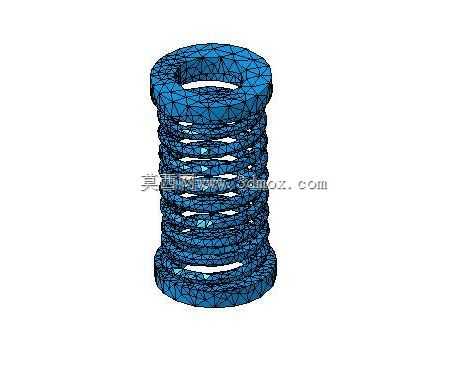

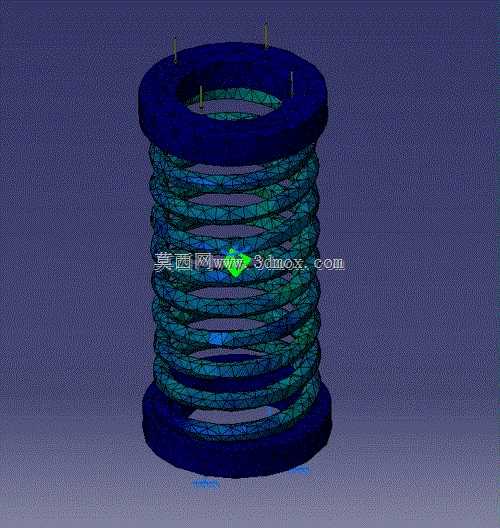

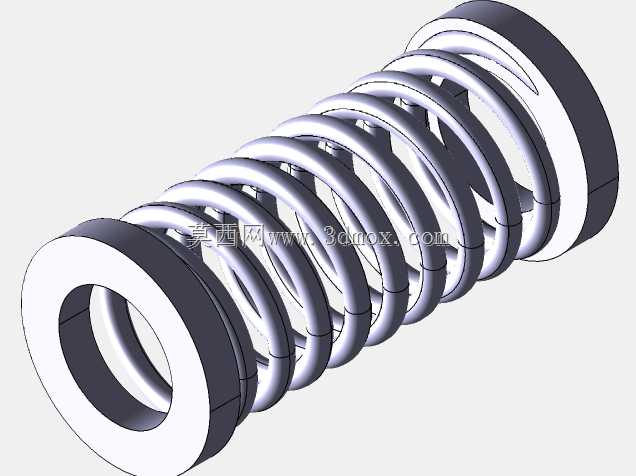

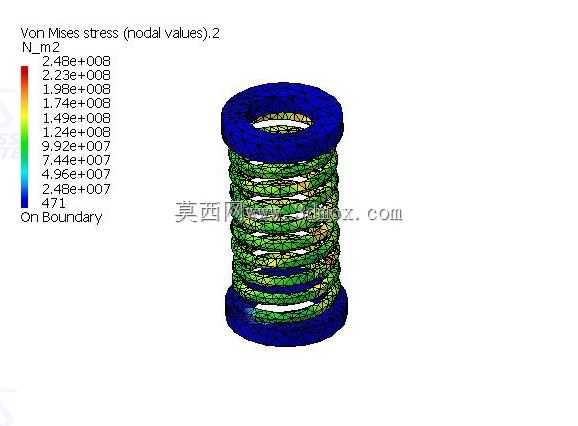

压缩弹簧作为工业领域应用最广泛的弹性储能元件，在各类机械结构中承担着缓冲减震、复位驱动、载荷承载、力值控制的核心作用，从重型工程机械的悬架系统、精密机床的进给机构，到日常家电的开合结构、自动化生产线的工装夹具，都能见到这类元件的身影。本次呈现的带限位端座压缩弹簧结构，针对常规弹簧使用过程中易出现的侧向偏移、压缩行程超限、端面受力不均等常见问题做了针对性结构优化，上下两端设置的环形限位端座，既可以在安装时快速与配套安装位完成定位对齐，也能在弹簧反复压缩回弹的过程中约束弹簧的径向窜动，避免弹簧因侧向受力出现永久变形甚至断裂失效。从设计思路来看，该结构首先根据目标应用场景的额定载荷、最大压缩行程、工作频率确定弹簧的有效圈数、线径、中径参数，弹簧两端采用并圈磨平处理，保证与端座接触的端面具备足够的平面度，让弹簧承受的压力可以均匀分布在整个端面上，避免局部应力集中导致的疲劳损坏；上下端座的内孔尺寸略大于弹簧外径，预留出弹簧受压时的径向膨胀空间，同时端座上设置的定位柱结构，可以直接插入配套安装板的定位孔中，无需额外设计固定夹具即可完成快速装配，大幅降低现场安装的调试难度。在实际应用中，这类带端座的压缩弹簧常被用于压力设备的缓冲工位、阀门的启闭复位结构、振动设备的隔振支撑场景，其安装边界可根据配套设备的安装空间灵活调整端座的外径与安装孔位，适配不同规格的安装需求；结构分析层面可直观展示弹簧在不同压缩量下的应力分布状态，清晰呈现弹簧从自由长度到极限压缩位置的形变过程，帮助设计人员快速判断弹簧参数是否满足工况需求，提前规避弹簧刚度不足、行程超限、应力集中等设计缺陷，为后续的结构优化、参数调整提供直观的参考依据，也能帮助一线装配人员快速理解弹簧组件的装配逻辑与工作原理，减少装配过程中的误操作。
