车载猎户座中频扬声器结构设计

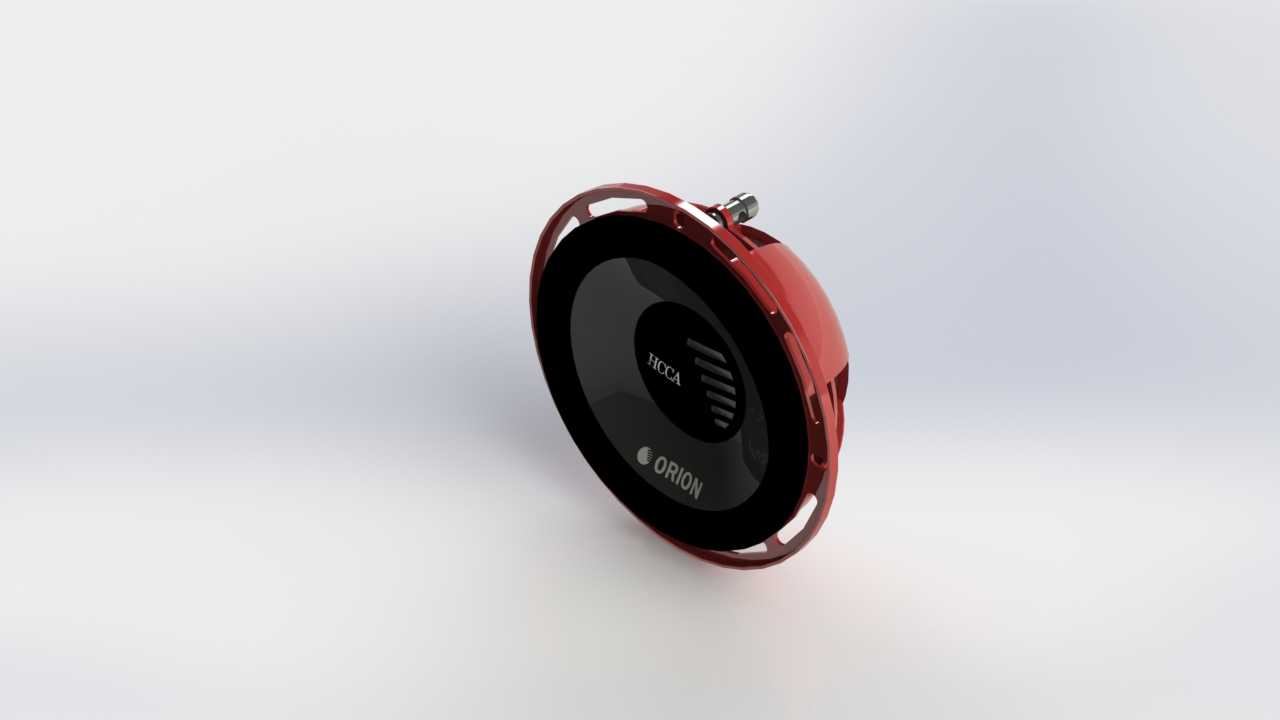

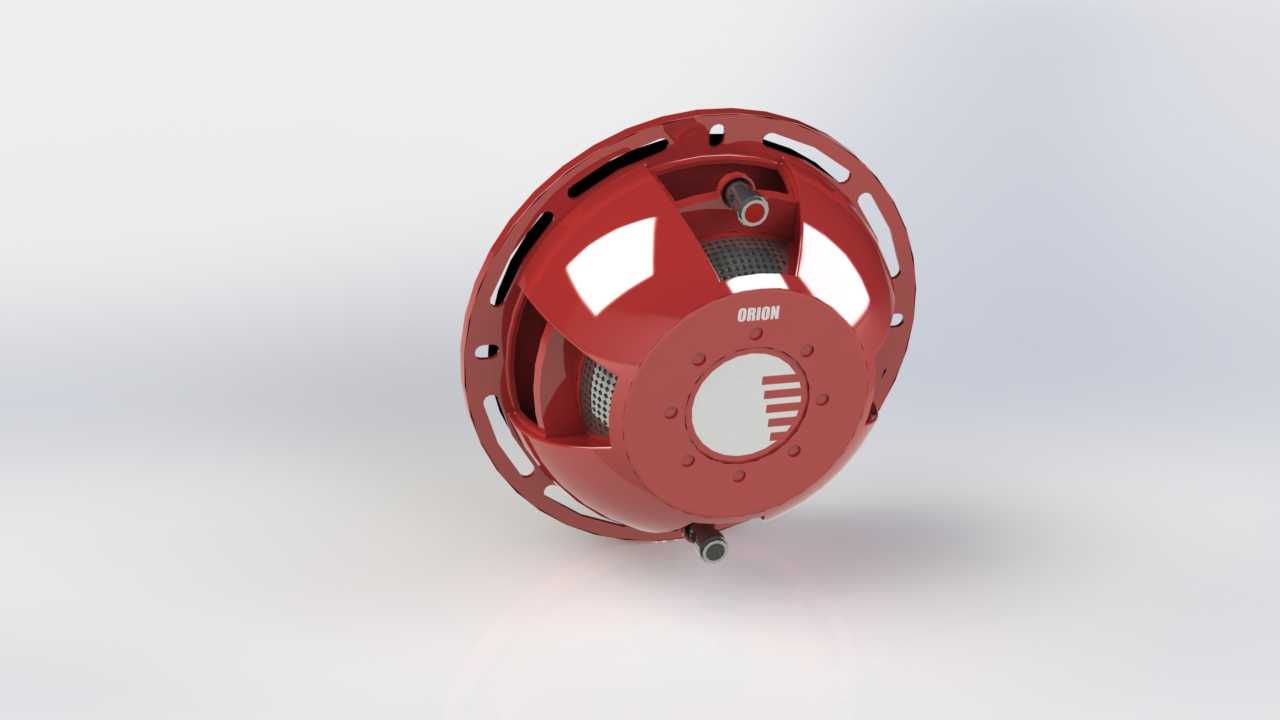

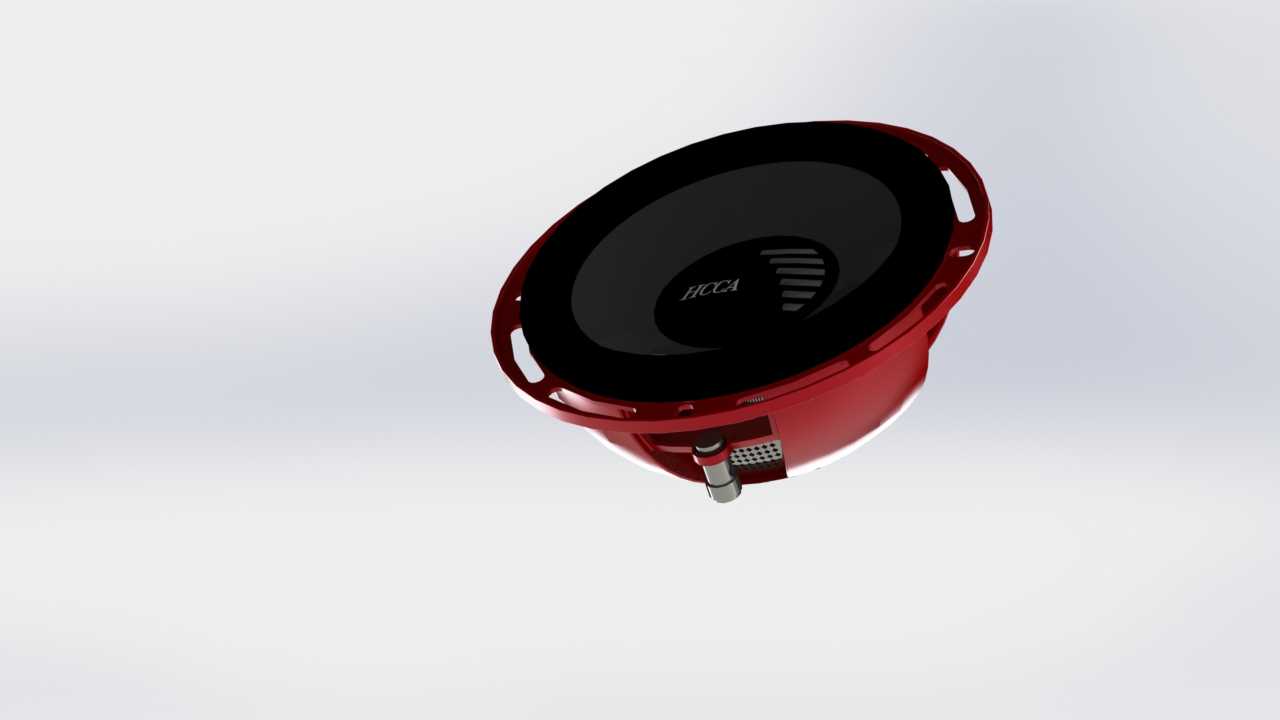

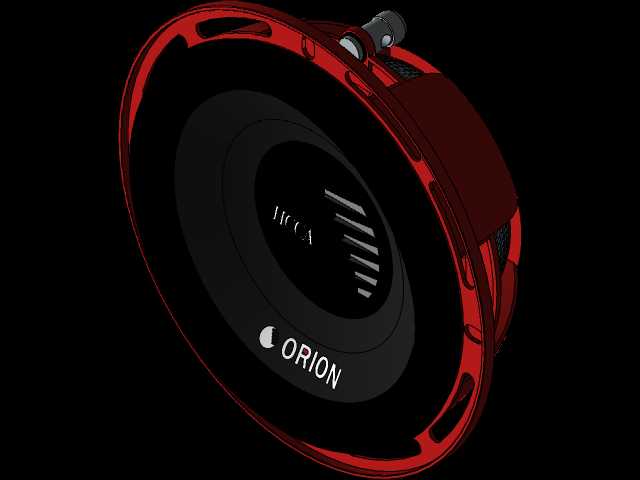

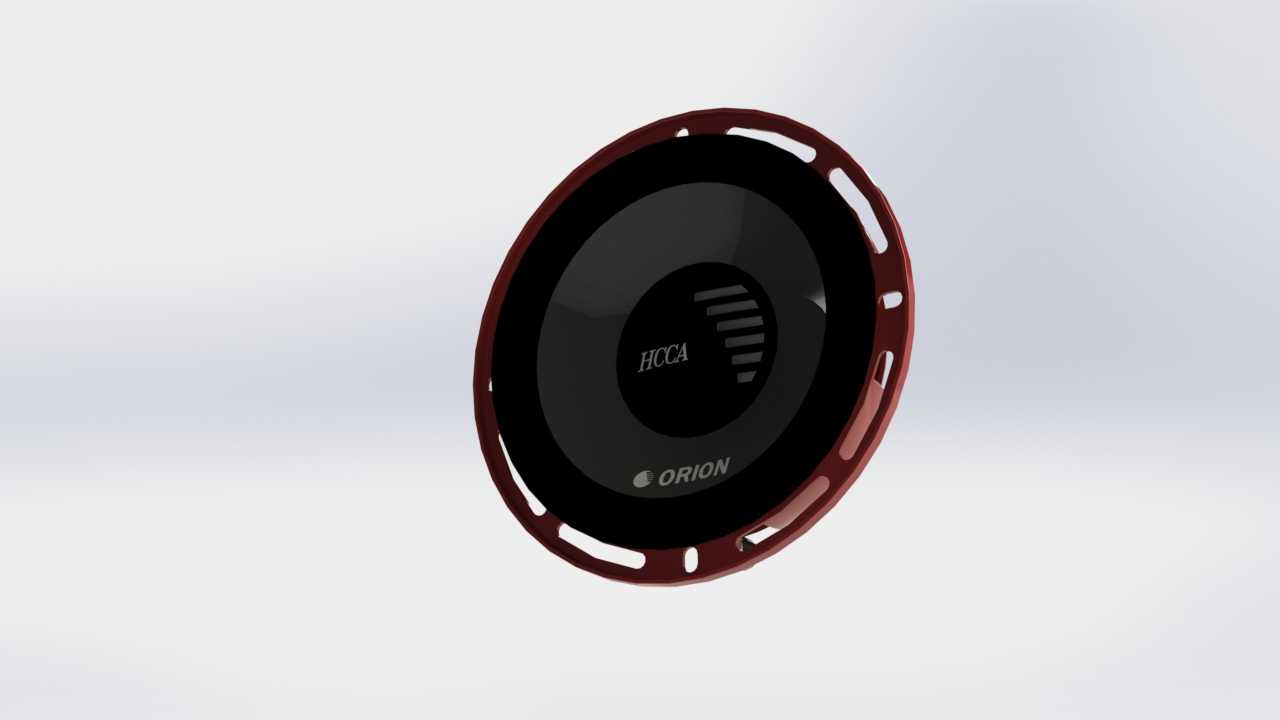

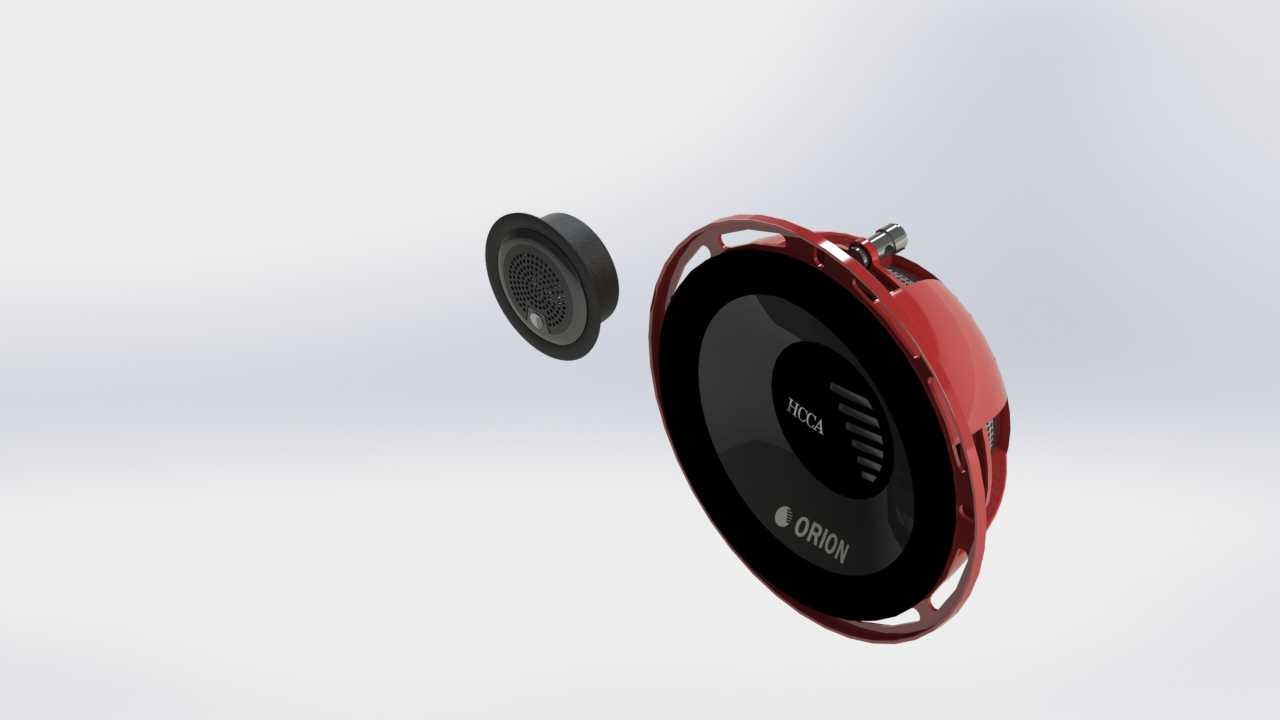

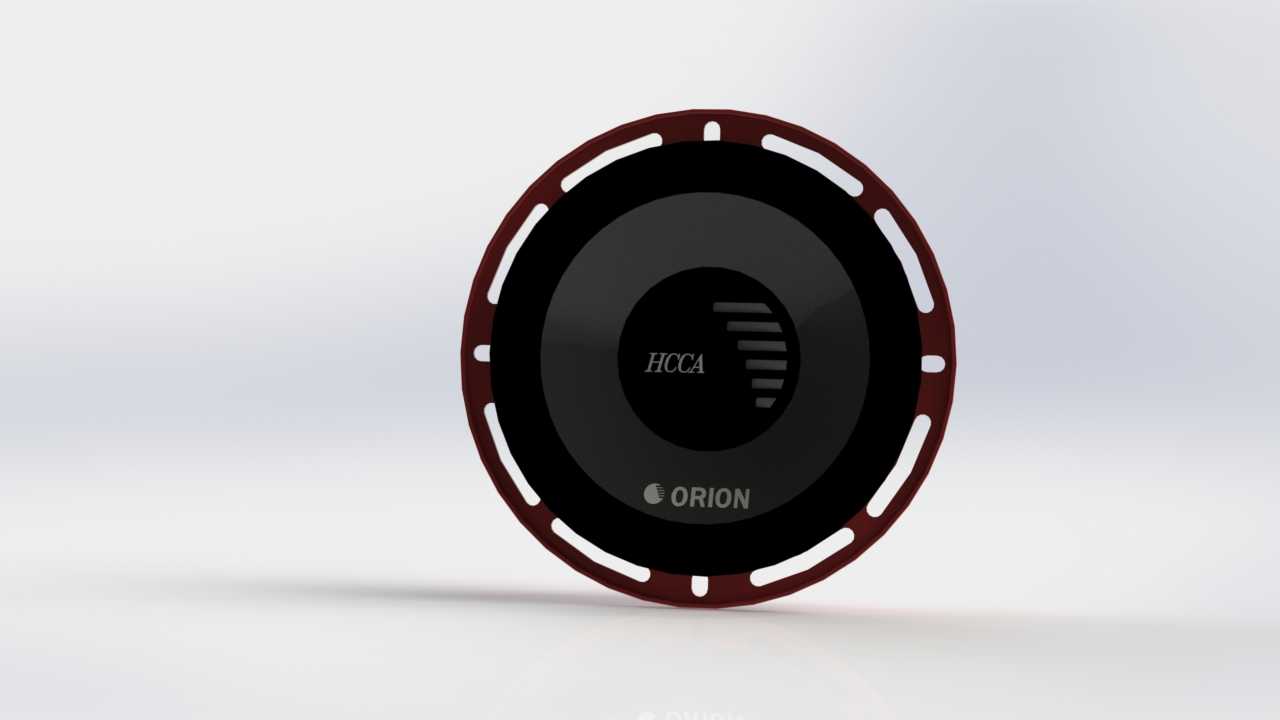

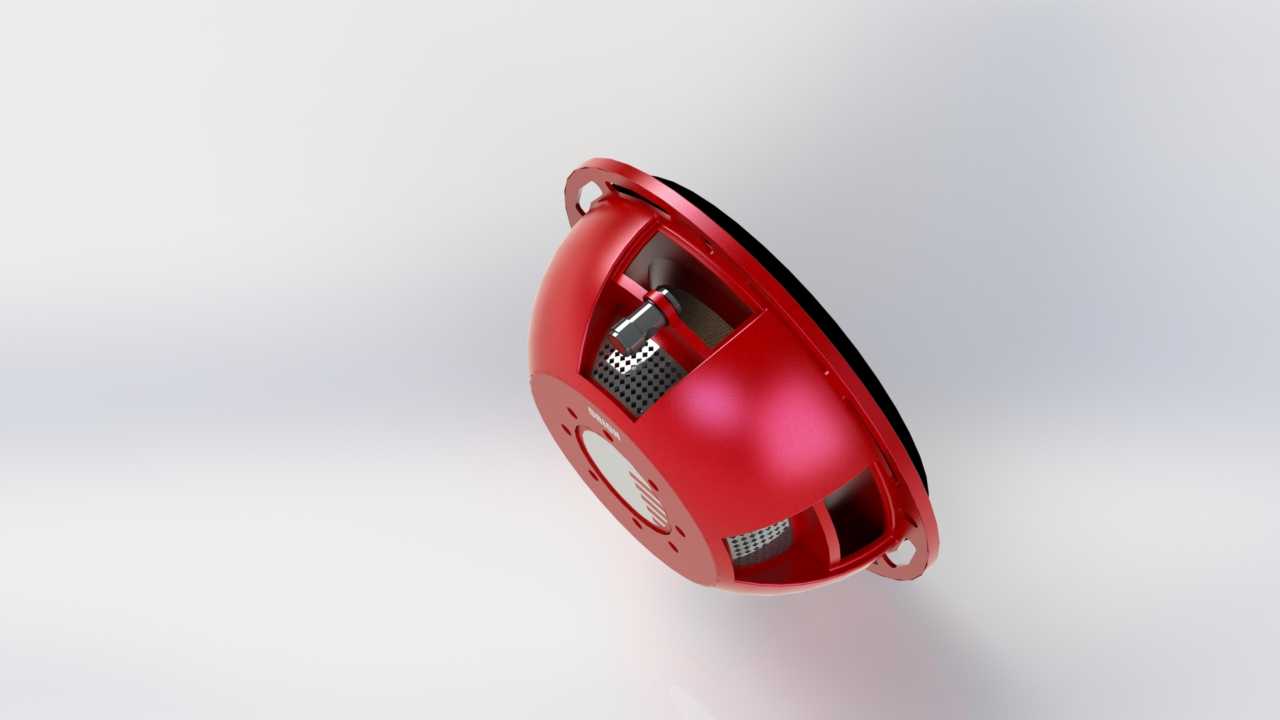

这款中频扬声器主要面向车载音响改装场景设计，适配皮卡、家用轿车等乘用车辆的车门、仪表台侧位等安装位置，核心作用是补足车载音响系统的中频段音频输出，覆盖人声、乐器中频基音的频率范围，解决原车音响中频单薄、人声发闷的常见问题，让驾乘过程中的音频回放更具层次感与真实感。从实际使用场景来看，车载扬声器需要应对车厢内复杂的声学环境，既要规避车门钣金共振带来的音染，也要适配车内有限的安装空间，同时耐受车辆行驶过程中的震动、温湿度变化，因此设计过程中需要兼顾声学性能与结构可靠性。在功能特性上，这款中频单元采用复合纸盆振膜搭配橡胶折环设计，振膜表面做了阻尼涂层处理，能够有效分割振动带来的失真，折环的顺性经过反复调校，既保证中频响应的顺滑度，也能控制振膜的最大线性位移，避免大音量下出现打底失真；磁路部分采用外置红色金属盆架包裹的铁氧体磁钢结构，磁隙精度控制在0.1mm级别，保证音圈在磁隙内运动始终保持居中，不会出现蹭圈问题，盆架上预留的镂空结构既可以减轻整体重量，也能为音圈工作时的空气流动提供通道，减少背波干扰带来的音质劣化。设计思路上，这款扬声器采用同轴配套的结构逻辑，配套的高音单元可独立安装在声场定位更优的A柱或三角窗位置，中频单元则负责中频段的信号重放，两者通过分频器衔接能够获得更宽的频响范围与更准确的声场定位；在建模过程中，重点还原了盆架的安装孔位、单元整体的凸起高度、接线端子的位置与尺寸，方便用户在改装前提前在安装位置做空间模拟，确认门板内饰板复位后不会与单元发生干涉，也能提前规划接线的走线路径，避免安装过程中反复拆改。外形尺寸与安装边界方面，这款中频单元的整体外径适配常规6.5英寸车载扬声器的安装位，安装孔距符合车载音响改装的通用标准，单元背部磁钢的凸起高度控制在合理范围内，不需要对车门钣金做额外的切割打磨就能适配多数车型的原装位，盆架边缘的密封胶圈安装槽也做了精准还原，安装时搭配对应厚度的密封垫圈就能保证门板与单元之间的密封性，避免漏气导致的低频损失。整体结构设计充分考虑了车载改装的实际需求，所有安装相关的结构特征都做了精准还原，既可以作为音响改装前的空间验证模型，也能为同类车载扬声器的结构设计提供参考。
