紧凑型双舱分体式水冷ITX电脑机箱结构设计

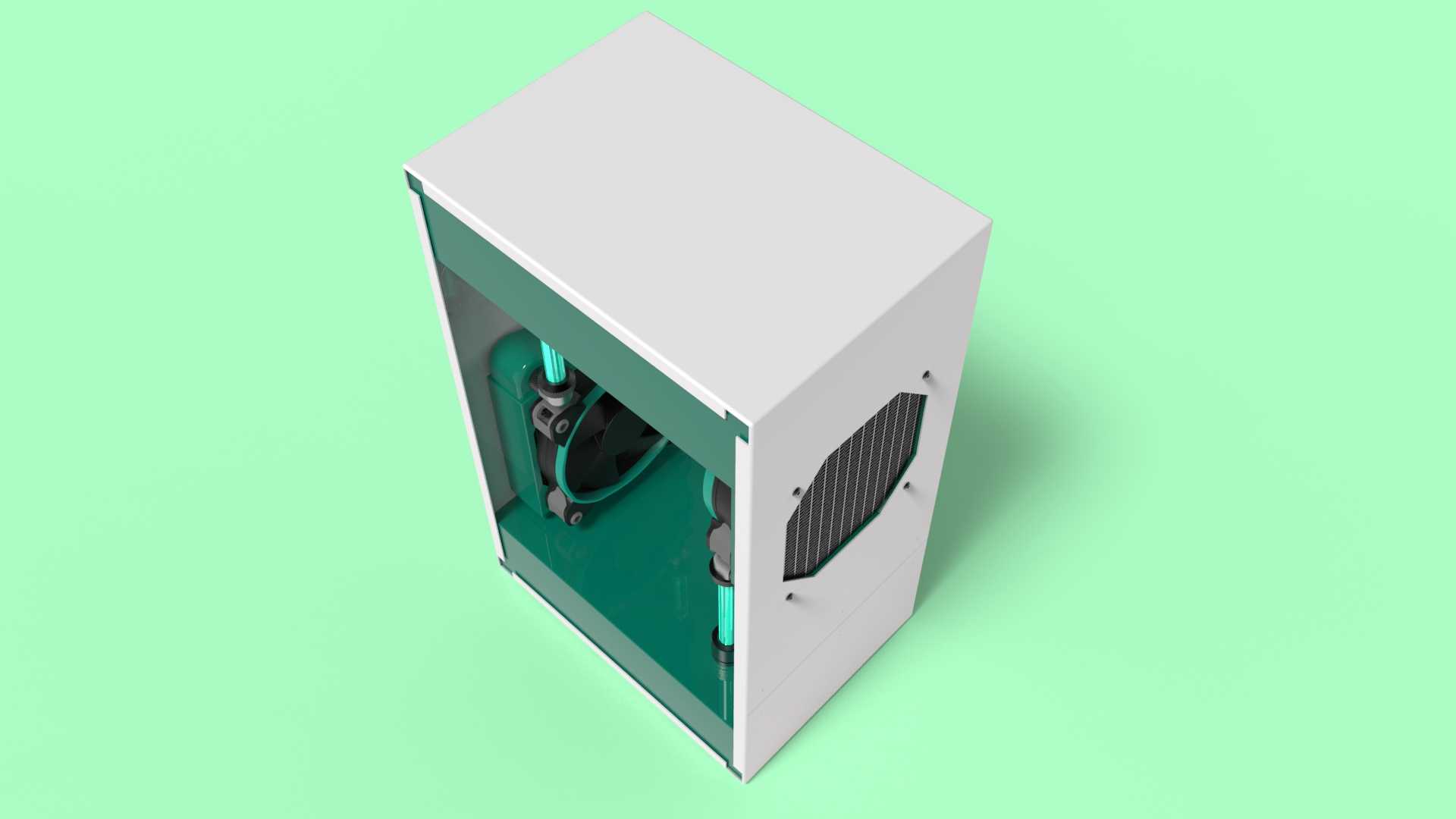

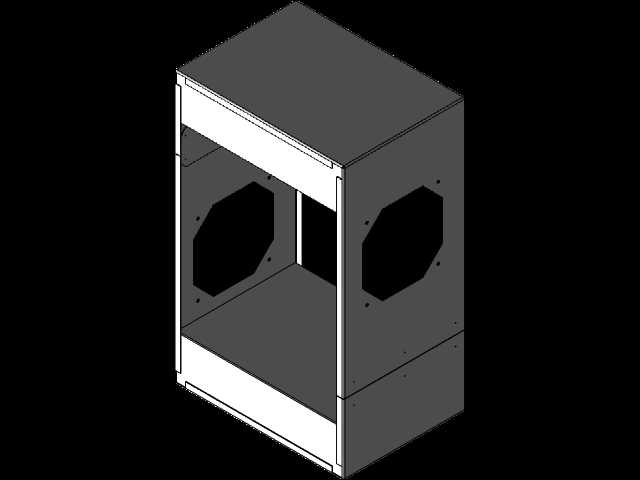

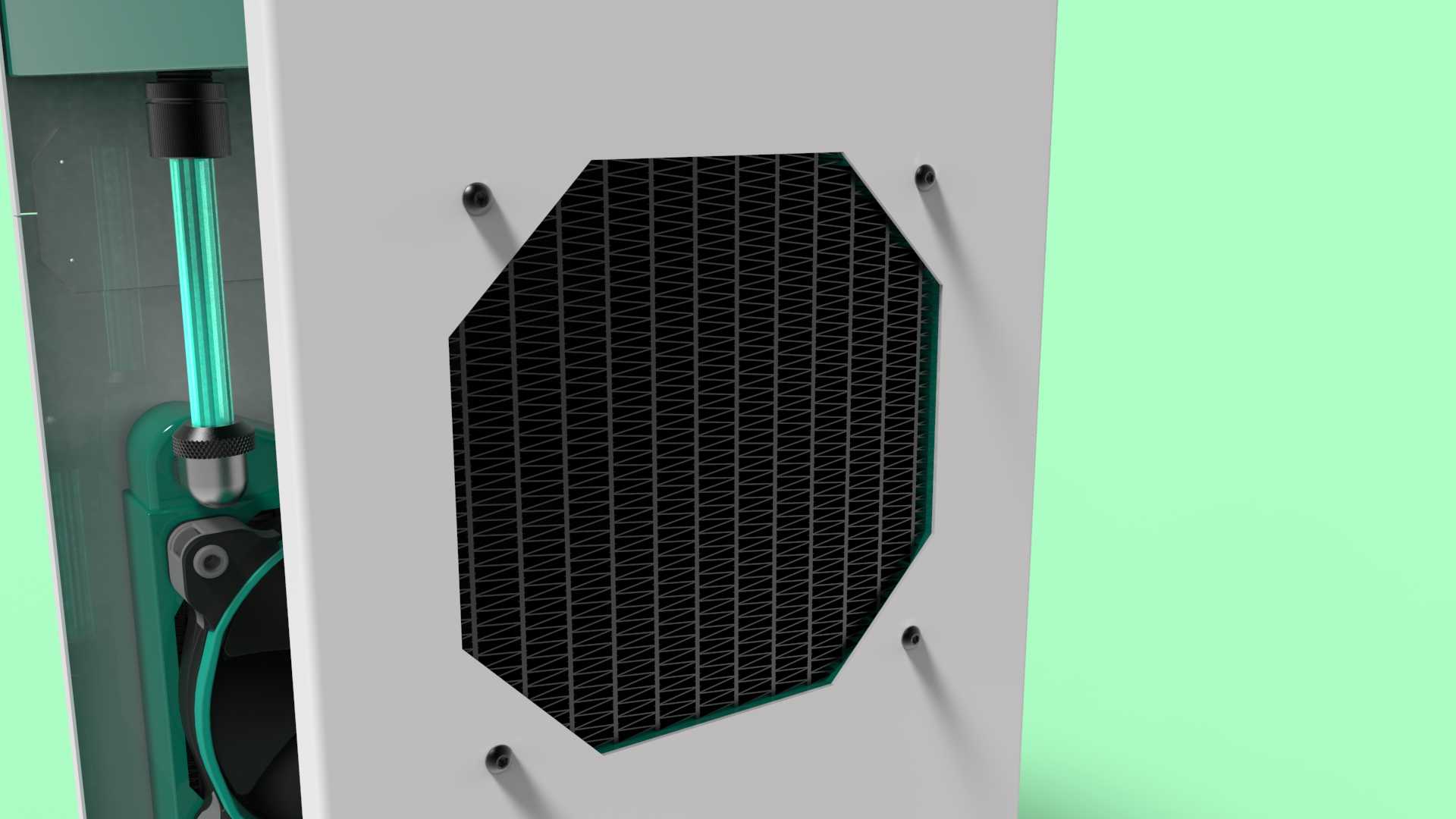

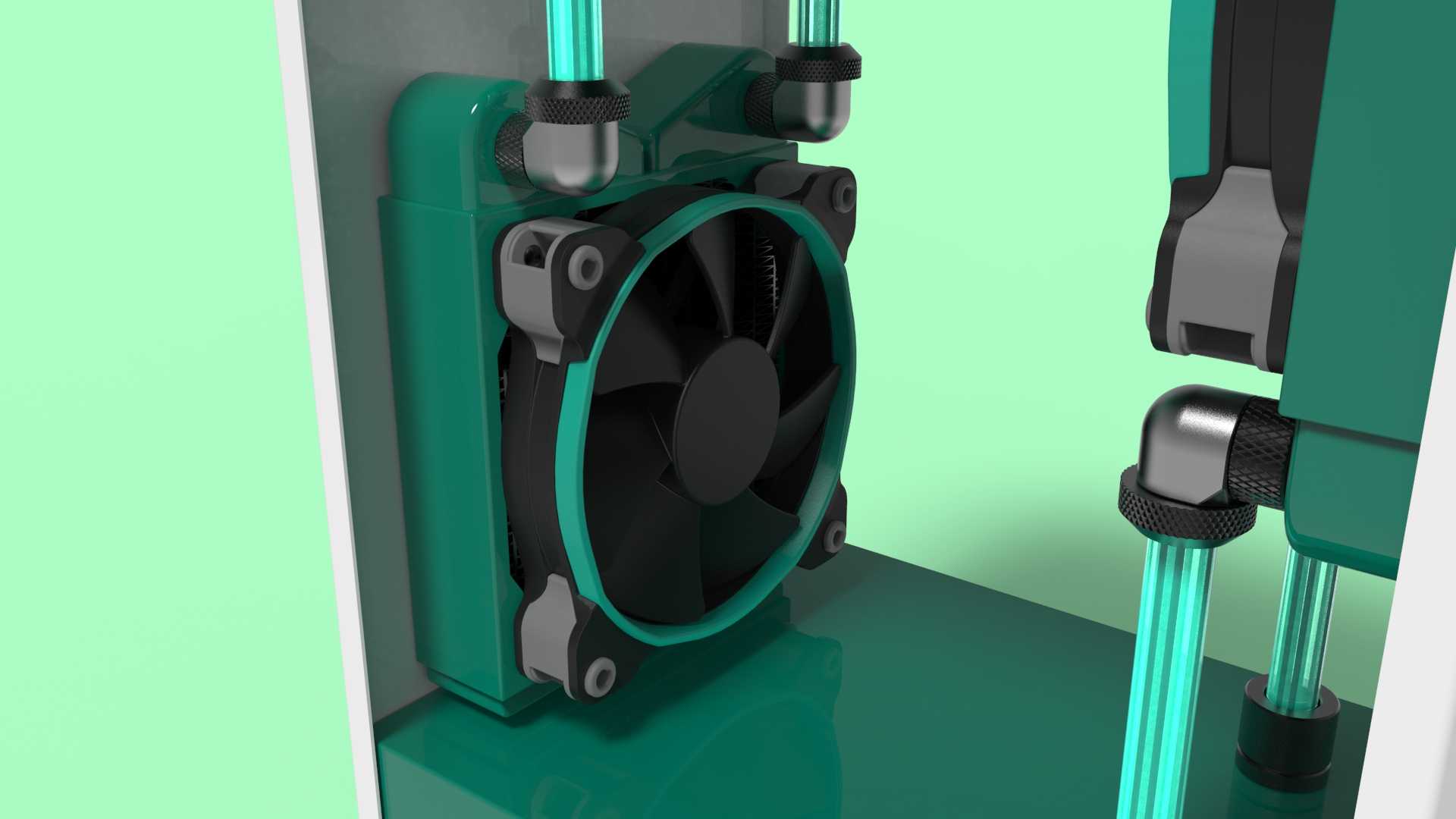

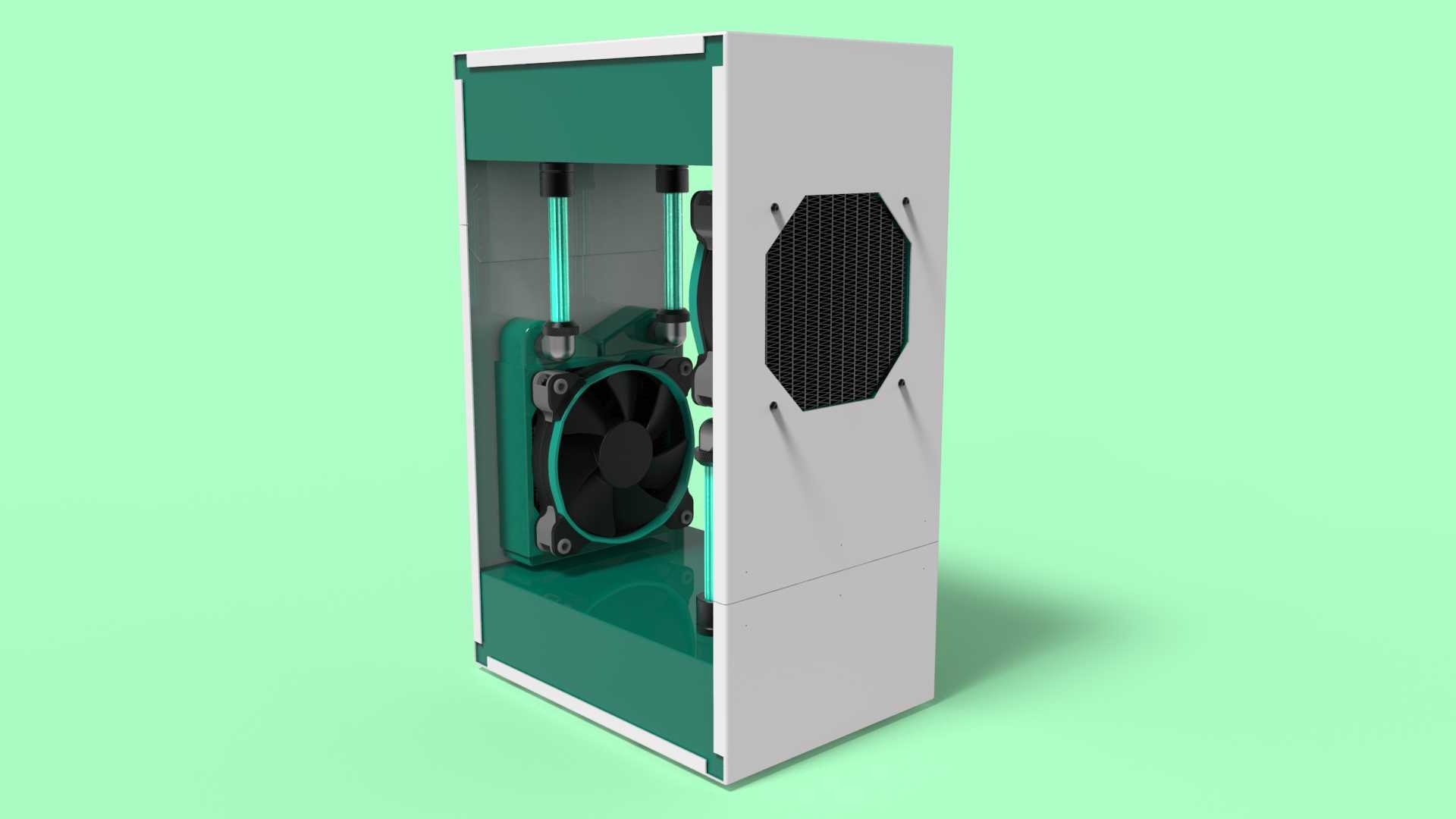

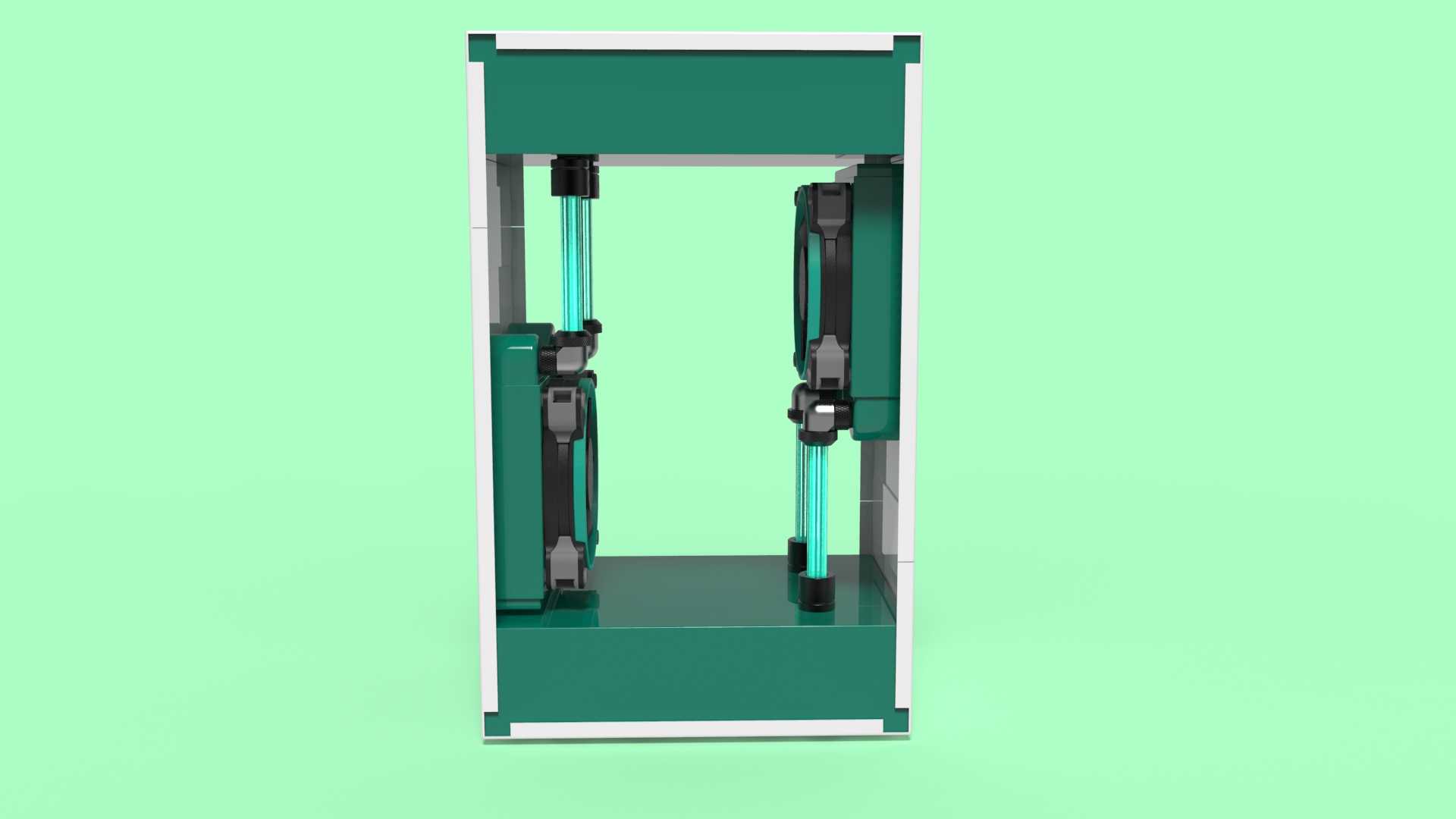

该款机箱面向小体积高性能桌面装机场景设计，主打极小占地面积下的分体水冷搭载能力，适配追求桌面空间利用率同时需要高性能硬件散热表现的DIY装机需求，可放置于桌面狭小区域、壁挂支架或是紧凑型电竞工位中，兼顾硬件容纳能力与外观整洁度。机箱采用上下双舱分层布局思路，上层舱体预留主板与显卡安装位，专门针对ITX规格主板做了安装边界适配，主板安装位严格匹配170mm*170mm的ITX板型固定孔位，周边预留足够的电容、接口避让空间，避免硬件安装出现干涉；显卡安装区域针对垂直安装方案做了结构优化，可通过PCIe转接板实现显卡竖装，既能够展示显卡外观与冷头灯效，也能缩短水冷管路的排布长度，减少管路弯折带来的流阻提升问题。下层舱体独立设置为电源与冷排容纳区，将发热源与供电模块做物理分隔，避免电源热量被冷排吸入影响散热效率，同时该区域可容纳定制规格的SFX尺寸电源，安装边界预留了电源模组线的走线空间，可实现线材的隐藏式排布，让机箱内部视觉效果更加整洁。水冷布局方面，机箱侧面预留120mm规格冷排与风扇的安装位，内部设置两根垂直走管的硬管安装通道，可匹配CPU与显卡双水冷头的管路连接，管路走向经过预先规划，能够以最短路径连接冷头与冷排，降低水冷回路的流阻，提升冷却液循环效率；冷排安装位做了加厚处理，可容纳30mm厚度的冷排搭配25mm厚度的标准风扇，兼顾散热规模与机箱厚度控制。机箱外观采用简约直角造型，外壳采用拼接式面板设计，侧面为通风网孔结构，既能够为冷排提供充足的进风通道，也能阻隔大颗粒灰尘进入机箱内部；整体外形宽度控制在130mm以内，高度控制在350mm以内，深度控制在300mm以内，相比常规ATX机箱减少近60%的占地面积，能够适配绝大多数紧凑型桌面的摆放需求。结构设计上针对硬件安装的操作空间做了优化，侧板采用快拆结构，无需额外工具即可拆卸完成硬件安装与维护，内部走线区域预留了10mm宽度的藏线空间，可将供电线、信号线全部隐藏于主板托盘后方，避免线材杂乱阻挡风道；同时针对分体水冷的安装痛点，在冷头、冷排的对应安装位置预留了扳手操作空间，降低水冷安装的操作难度。风道设计上采用独立直通风道，冷排风扇从侧面网孔吸入冷空气，经过冷排换热后直接将热量排出机箱外部，不会在机箱内部形成热量堆积，能够让硬件在高负载运行时保持更低的核心温度，提升硬件运行稳定性与使用寿命。
