LED灯泡底座四腔平衡流道注塑模具

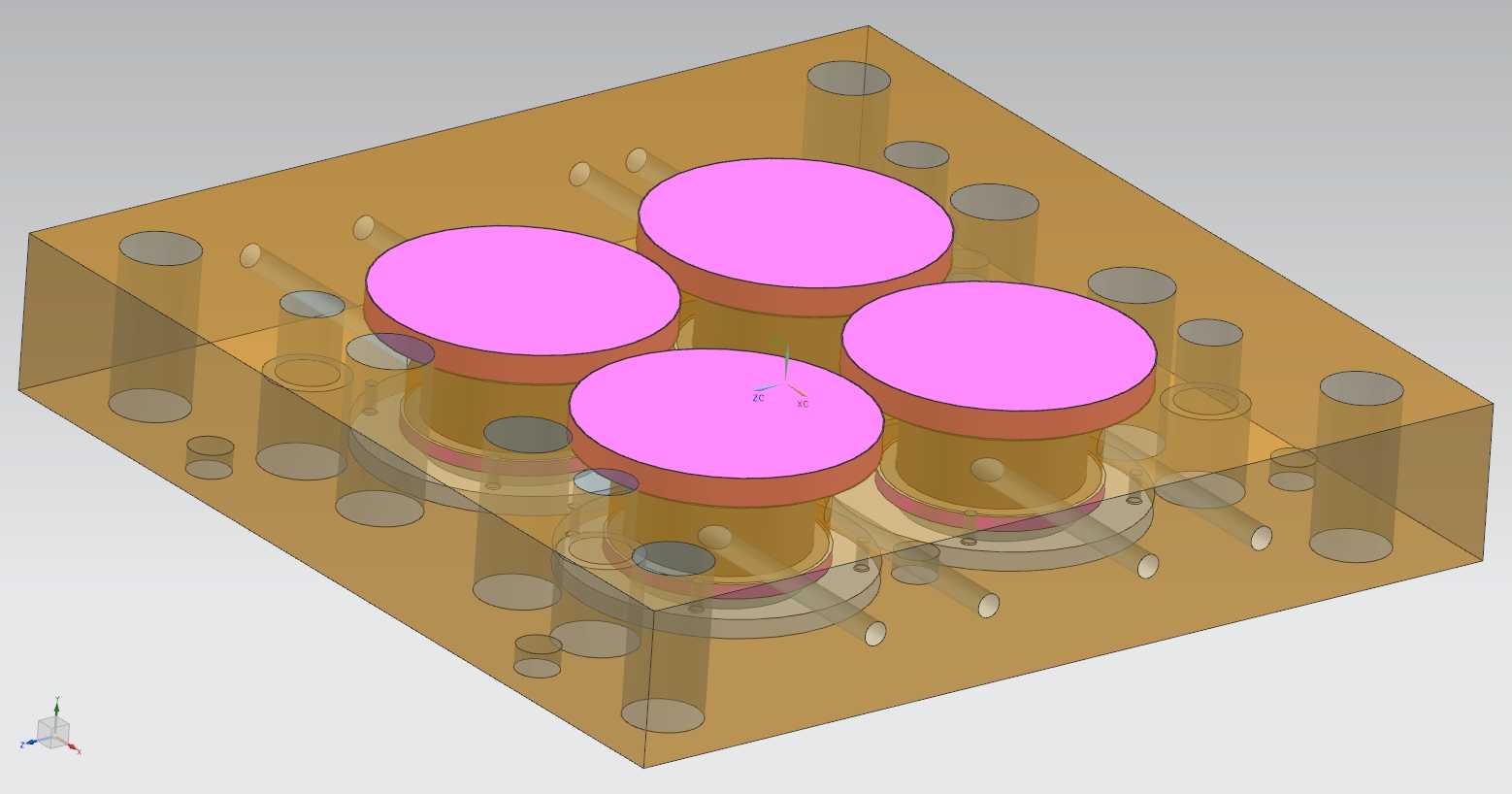

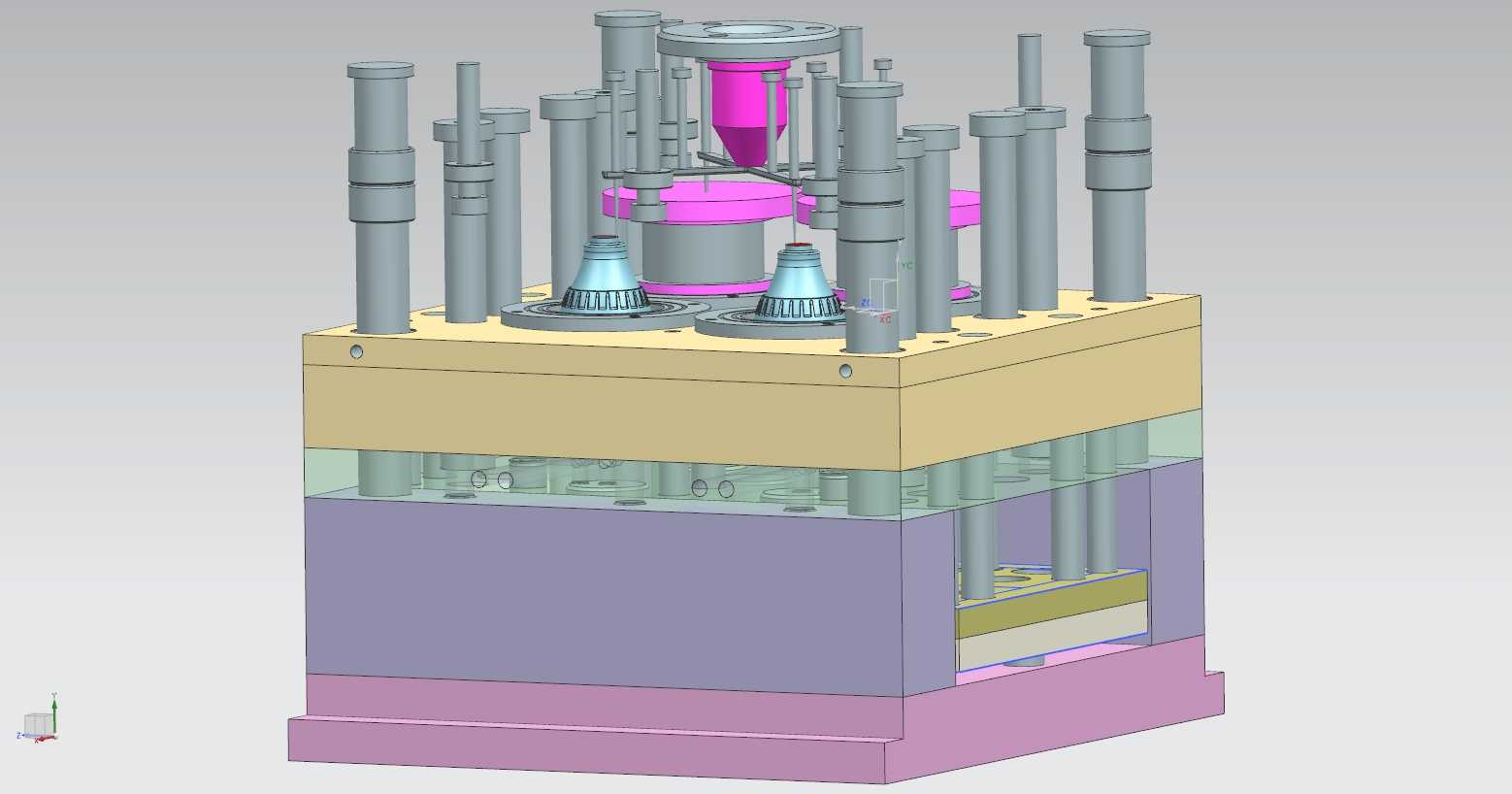

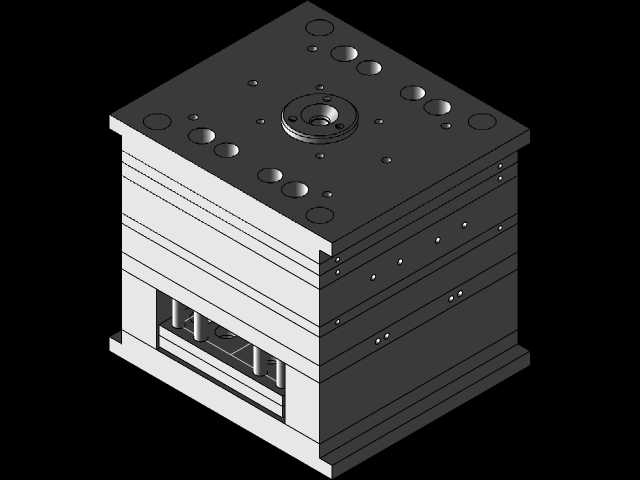

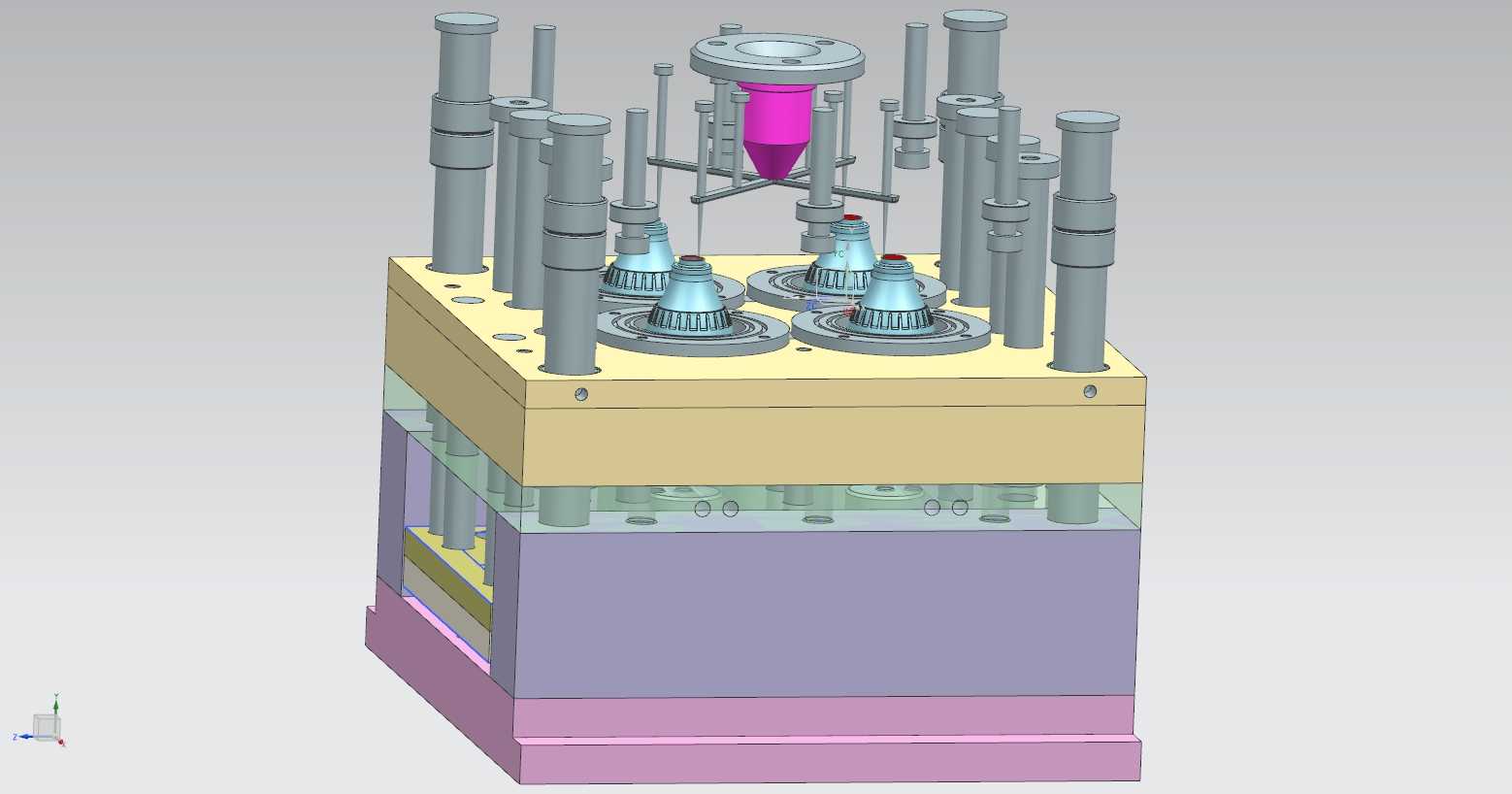

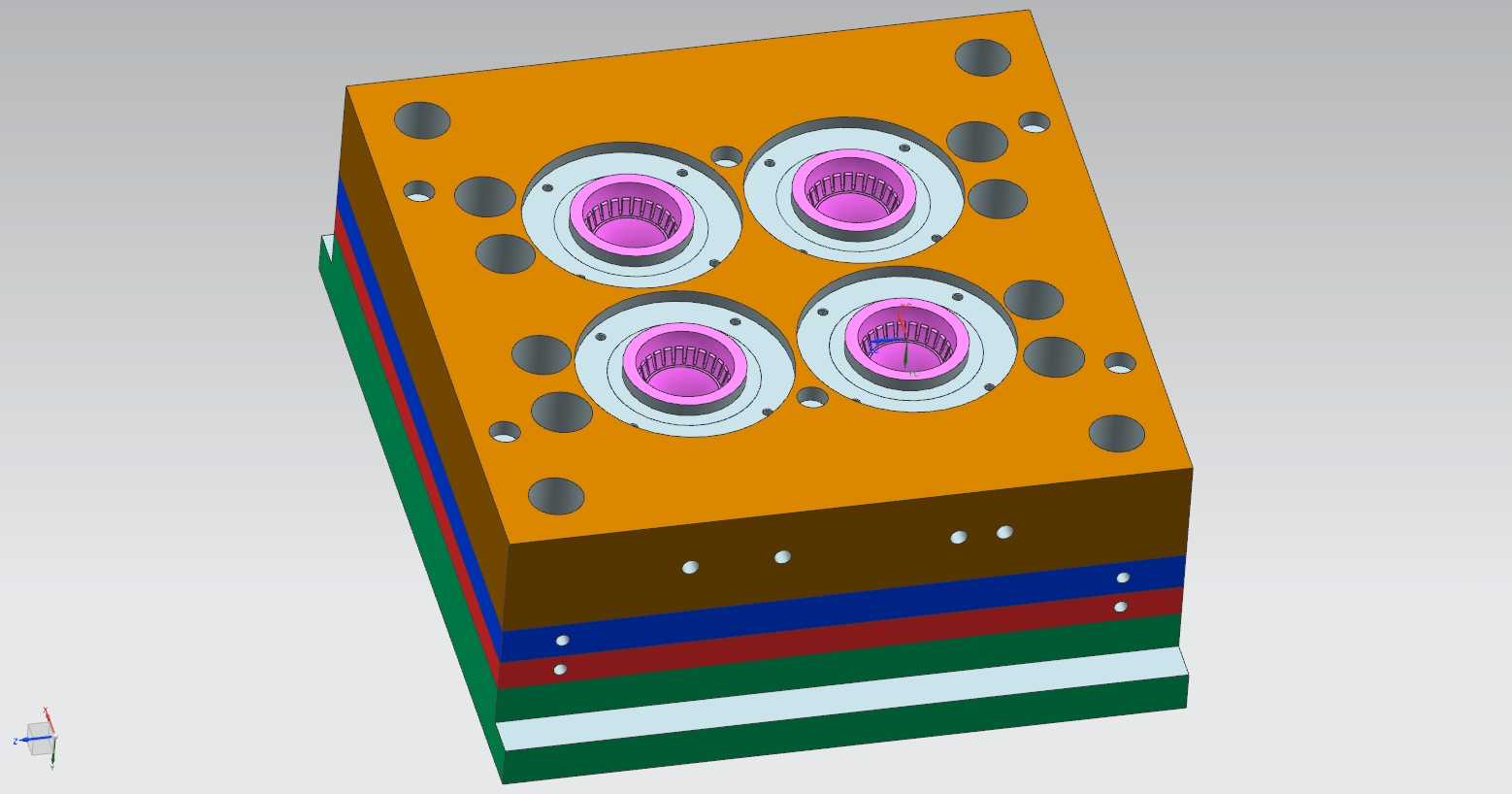

这套模具面向民用照明配件的规模化注塑生产场景，主要用于LED灯泡底座塑件的批量成型作业，适配卧式注塑机的安装规格，可直接配套常规规格的注塑生产设备完成连续自动化生产，无需额外定制特殊安装基座。在实际生产用途上，该模具一次开模即可产出四件合格的LED灯泡底座塑件，能够大幅提升单模次生产效率，降低单件塑件的生产能耗与人工分摊成本，适配照明行业大批量配件交付的生产节奏，满足下游照明组装厂对灯座配件的产能需求。从产品功能特性来看，模具采用平衡式流道布局设计，四个模腔的进料路径长度、流道截面尺寸完全一致，能够保证注塑过程中熔融塑料同步填充各个模腔，让四个模腔内的塑件成型压力、冷却速率保持均匀，有效避免不同模腔产出的塑件出现缺胶、飞边、内应力不均、尺寸偏差超差等质量问题，大幅提升量产时的产品合格率。模具的分型结构采用三板模设计，能够在开模过程中自动完成流道凝料与塑件的分离，无需人工修剪浇口，可适配自动化取件的生产流水线，减少后续工序的人工投入。在设计思路上，模腔部分围绕LED灯泡底座的结构特征做了针对性的仿形加工，精准还原灯座内部的卡扣定位结构、外壁的安装配合纹路，保证成型后的灯座可以直接与LED灯泡的散热壳体、导电组件完成适配组装，无需二次修整。模具的导向定位结构采用多组精密导柱导套配合，合模时能够保证动定模的对位精度控制在微米级，避免长期生产过程中出现模腔错位导致的塑件壁厚不均问题。冷却水路采用多层环绕式布局，覆盖定模、动模的核心成型区域，能够在注塑保压完成后快速带走模腔内的热量，缩短塑件的冷却定型周期，进一步压缩单模次的生产循环时长。从外形尺寸与安装边界来看，模具整体为方正的叠层结构，外部模板的安装孔位、定位槽尺寸完全适配常规吨位卧式注塑机的装夹要求，模具的总厚度、开模行程预留量符合配套设备的参数范围，吊环孔位设置在模板重心位置，能够满足车间吊装作业的安全规范，模具外侧的水路接口、顶出机构连接位都做了标准化设计，可快速完成与生产设备的对接安装，减少模具上机的调试准备时间。
