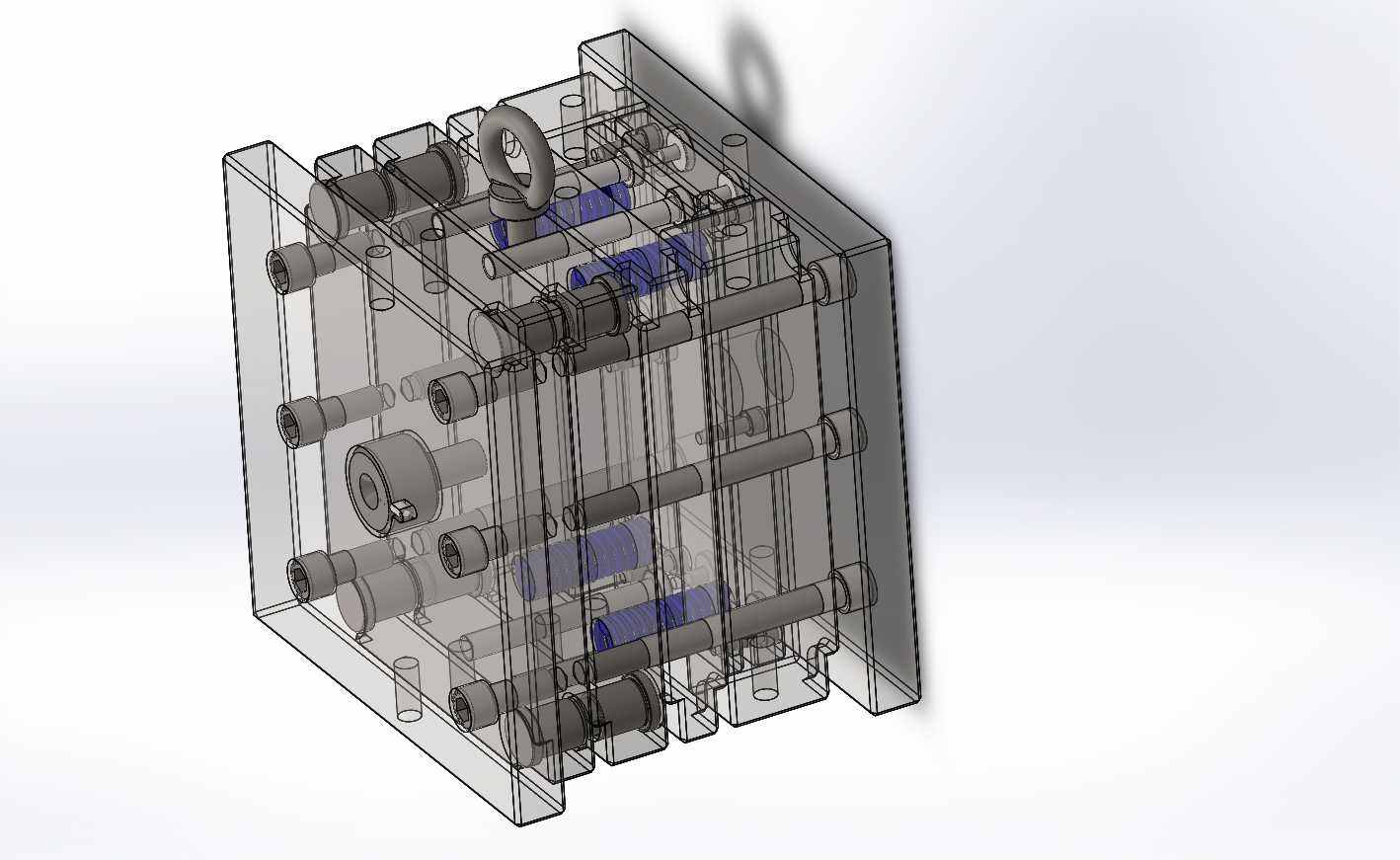

透明结构展示注塑门模架设计

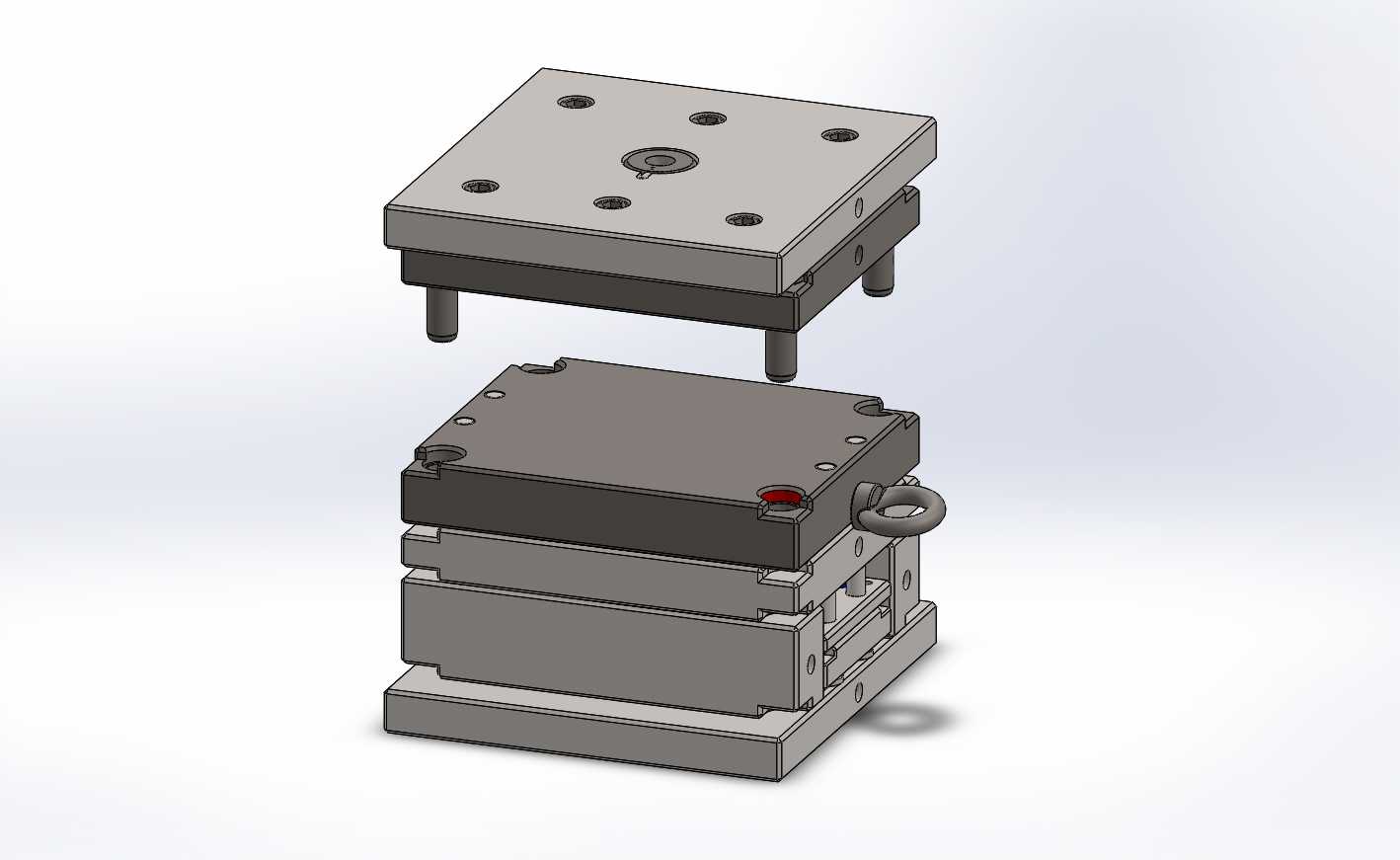

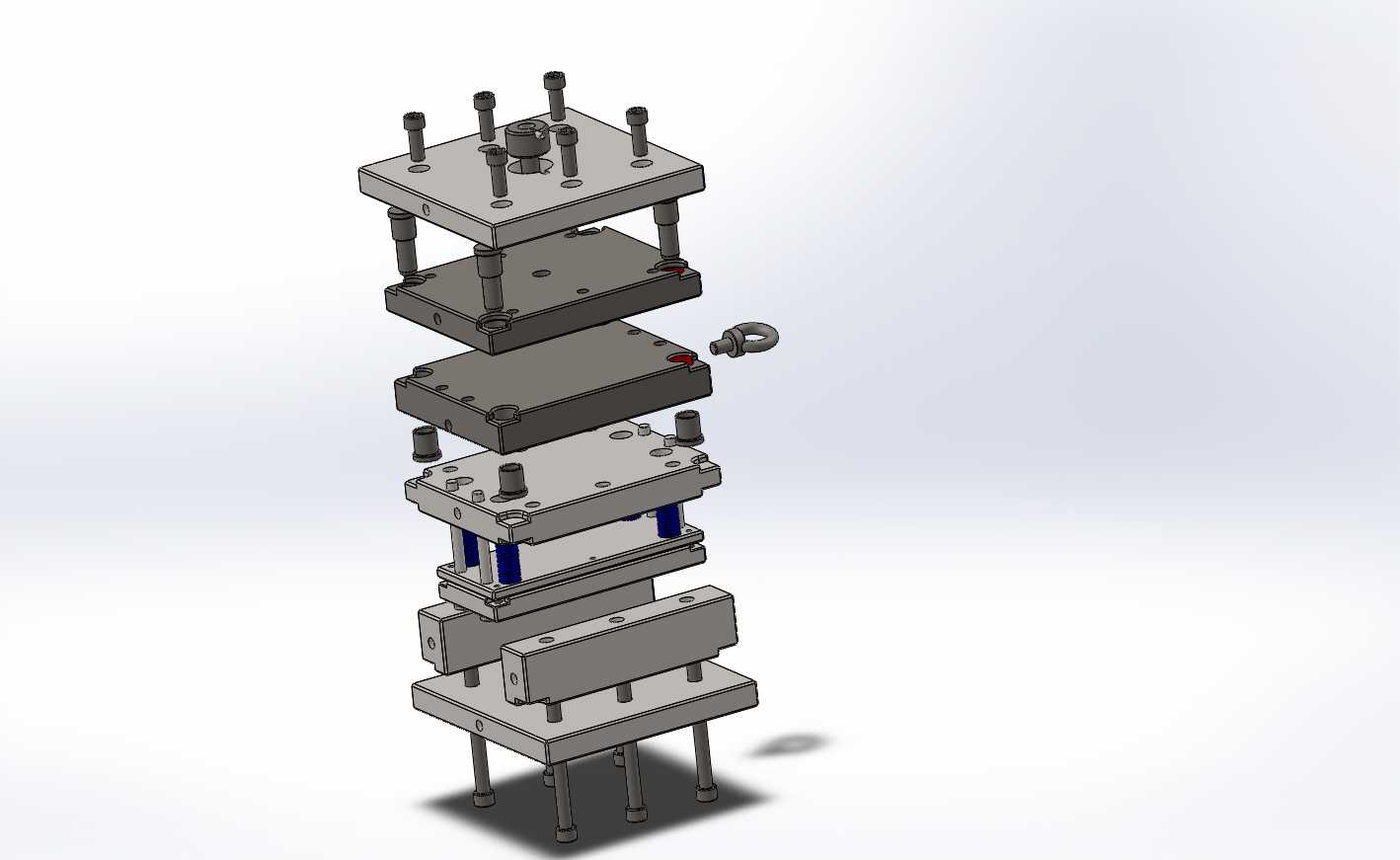

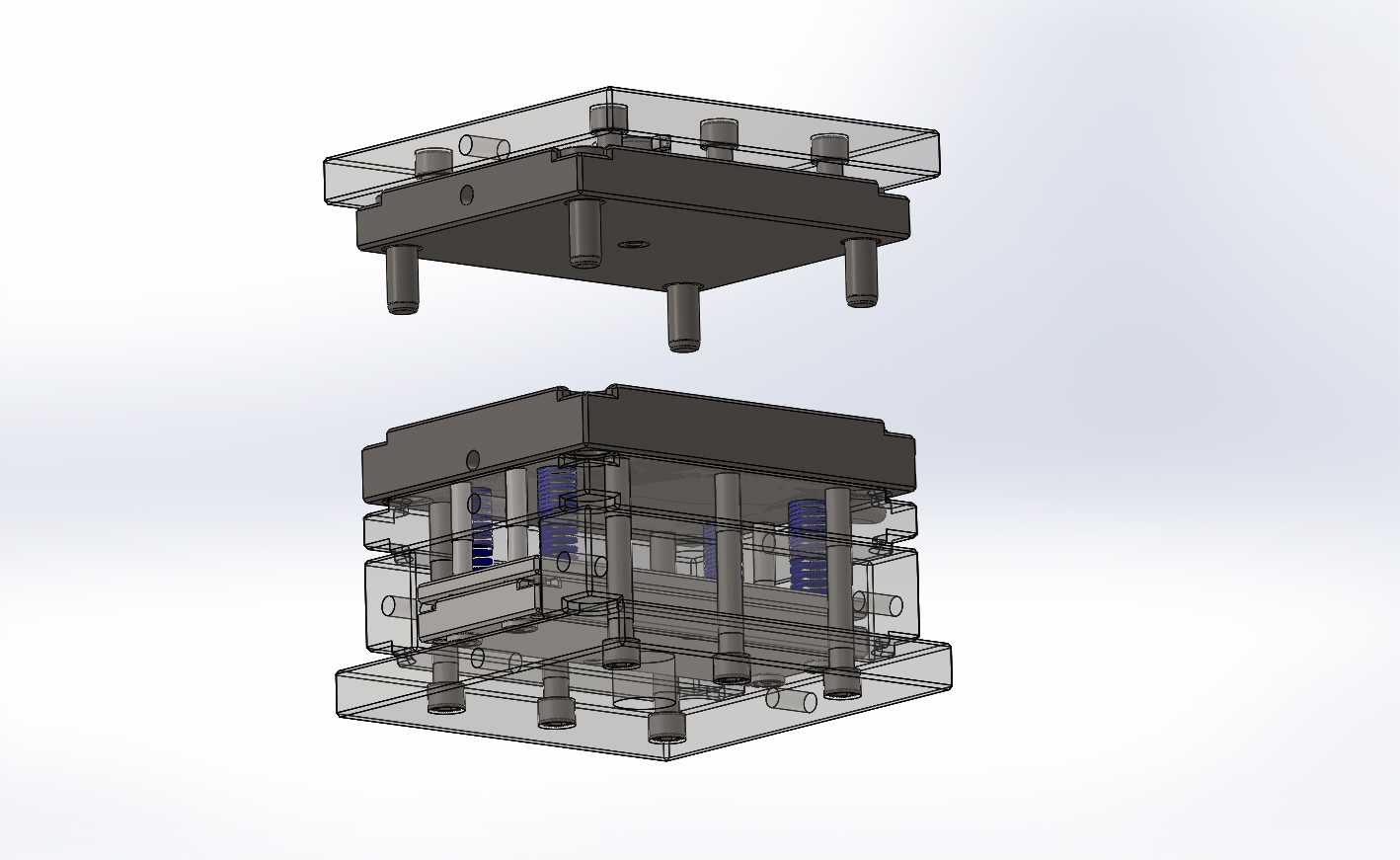

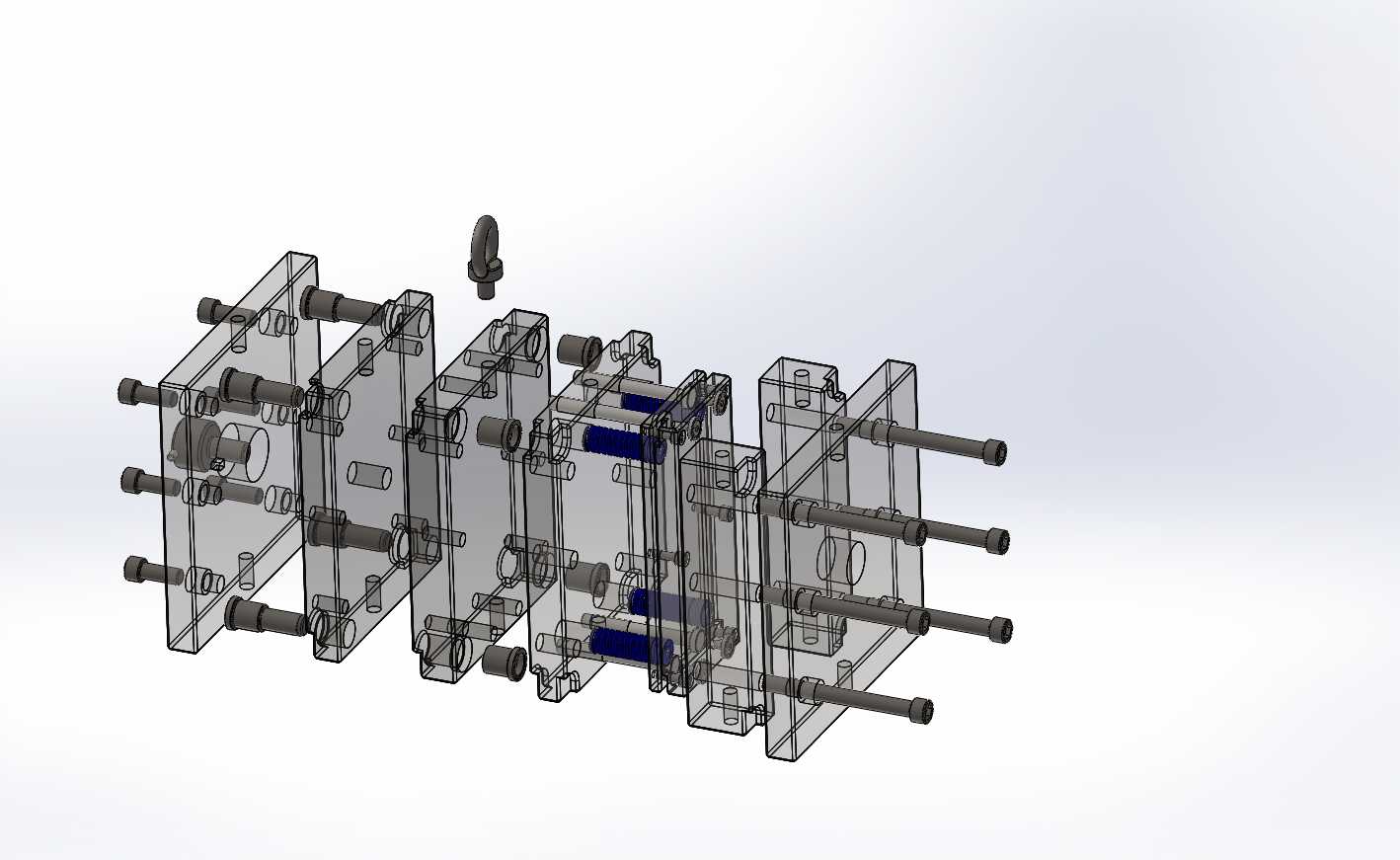

该模架主要应用于建筑门窗、家装柜体门类构件的注塑成型生产环节，适配日常家装、商用空间装修中常见的塑料门配件、门体结构件的批量注塑加工，可在常规卧式注塑机上完成安装对接，配合对应型腔型芯零件完成熔融塑料的充型、保压、冷却、顶出全流程成型作业，是门类塑料配件量产环节的核心成型承载基体。整套模架采用标准三板式模架结构布局，从结构设计上适配点浇口进胶的成型需求，可在开模过程中自动完成浇道凝料与产品的分离，无需后续人工修剪浇口，能有效提升批量生产的加工效率，降低后续工序的人工成本。模架内部集成了完整的导柱导向机构，四组高精度导柱沿模架周向对称分布，合模过程中可提供精准的导向定位，保证动定模合模时的对位精度，避免型腔错位导致的产品飞边、尺寸超差问题；内部设置的多组复位杆可保证顶出机构在合模前准确回到初始位置，避免顶杆与型腔发生碰撞损伤模具零件。模架内预留了标准的冷却水道排布空间，可根据具体门型产品的外形轮廓排布随形冷却回路，保证成型过程中模温均匀分布，减少产品因冷却不均产生的翘曲变形问题，提升成型产品的尺寸稳定性与外观质量。吊环安装位设置在模架顶部重心位置，可适配车间常规起重设备完成模具的吊装转运与机台安装作业，安装时可直接匹配对应吨位注塑机的拉杆间距、定位圈尺寸与浇口套对接尺寸，无需额外做安装位的二次加工。顶出机构采用均匀排布的顶杆布局，可针对门型平板类产品的结构特点提供均衡的顶出力，避免顶出过程中产品受力不均产生顶白、变形问题，整套模架的结构设计充分考虑了门类平板类注塑件的成型特性，兼顾了生产效率、成型精度与长期使用的结构稳定性，可直接作为基础模架适配不同规格门型产品的定制化型腔更换，缩短模具开发周期，降低模具制造成本。
