4英寸旋转橡胶万向脚轮结构设计

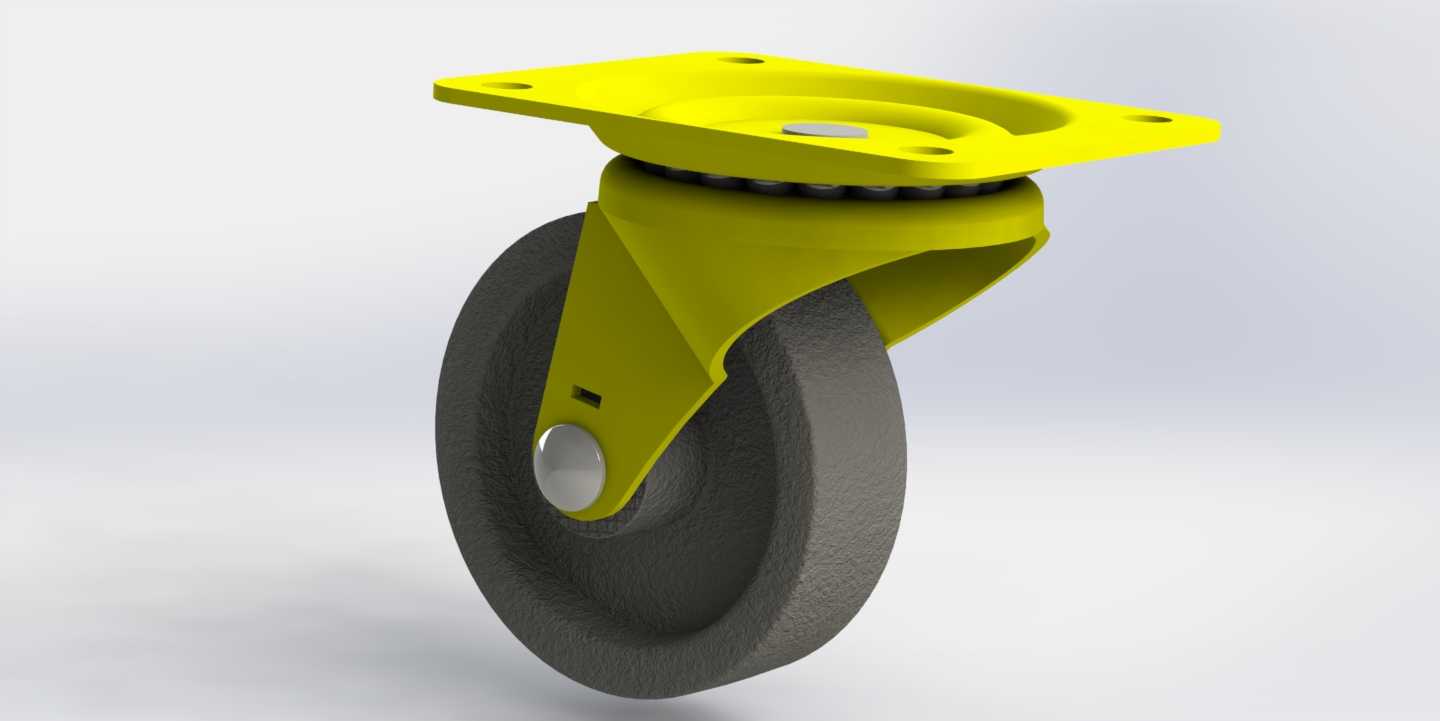

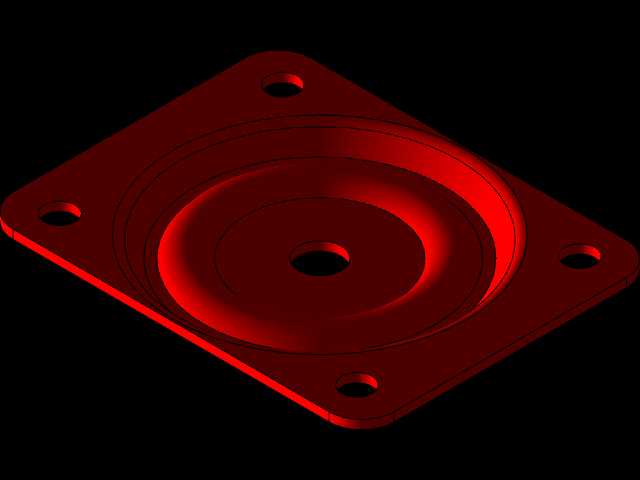

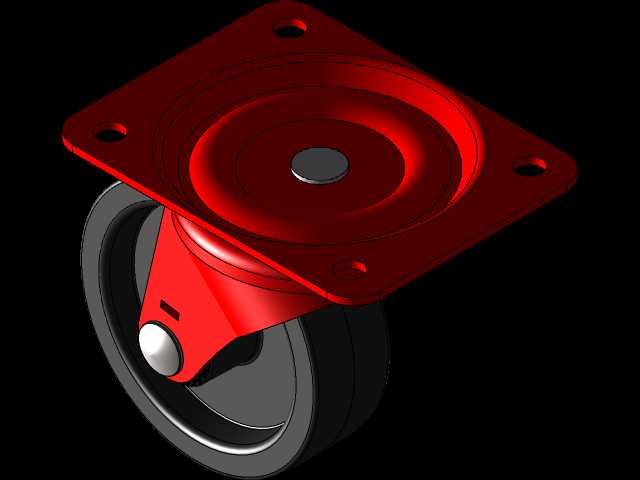

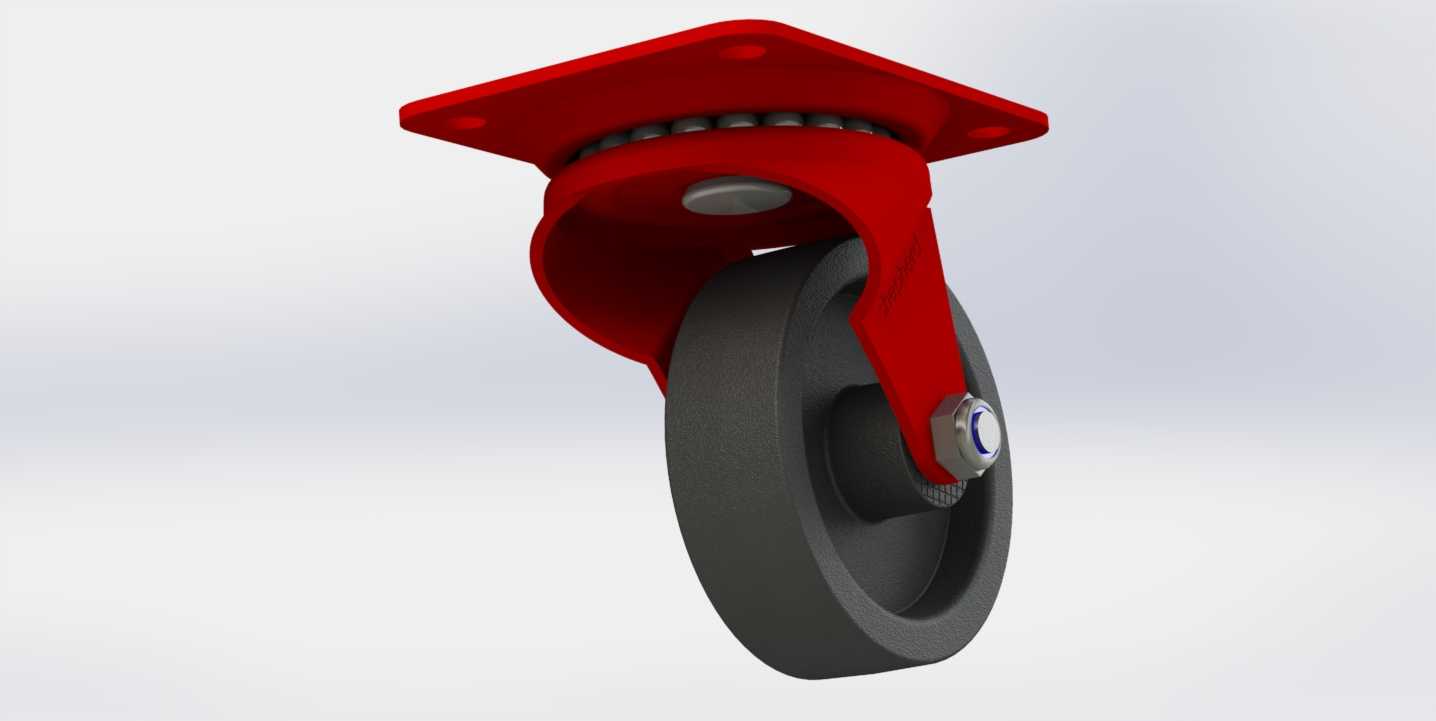

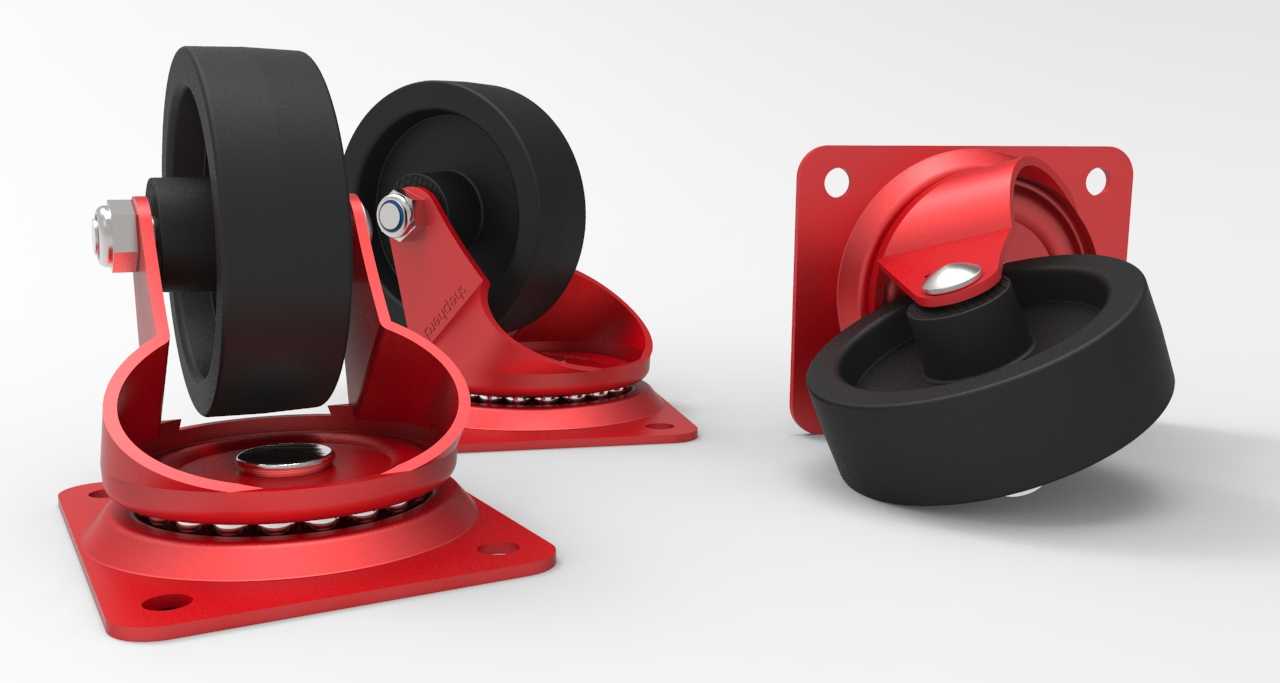

这款4英寸旋转橡胶万向脚轮，是工业物料转运、商用设备移动场景中极为常用的走行支撑部件，广泛适配各类轻型工业推车、仓储货架、设备机柜、商用厨具、医疗辅助移动台架等需要灵活移位的承载载体，能够在平整的环氧地坪、瓷砖地面、硬化水泥地面等常见室内作业场景下稳定使用，有效降低设备移位时的人力消耗，同时避免硬质轮体对地面造成刮擦损伤。从功能特性来看，这款脚轮采用万向旋转结构设计，顶部方形安装法兰与支架之间设置了满装钢珠回转支承结构，能够实现360度水平方向自由旋转，在推行过程中可以灵活调整行进方向，轻松完成小半径转向、斜向移位等操作，适配狭窄通道内的设备移位需求；轮体采用高弹性橡胶材质，具备良好的减震缓冲性能，推行过程中能够有效过滤地面微小凹凸带来的震动，降低移位过程中的噪音，同时橡胶材质的摩擦系数适中，在轻度倾斜地面也能提供足够的抓地力，避免设备出现非预期滑移。在设计思路上，这款脚轮采用分体式模块化结构，顶部法兰采用加厚钢板冲压成型，四个角预留标准安装孔位，能够通过螺栓快速与设备底部框架完成固定安装；轮架采用高强度钢板弯折成型，通过铆接结构与回转支承部分连接，兼顾结构强度与轻量化需求；轮体中心设置金属衬套，与轮轴配合降低转动阻力，轮轴端部采用防松螺母锁紧，避免长期使用过程中轮体松脱，同时轮架与轮体之间预留足够的转动间隙，避免杂物卡滞导致轮体无法转动。从安装边界与尺寸来看，这款脚轮轮体直径为4英寸，整体安装高度适配常规轻型移动设备的底部离地间隙要求，顶部方形法兰的安装孔距符合通用脚轮安装尺寸规范，单轮额定承载能力适配轻型设备的承重需求，安装时仅需在设备底部预留对应尺寸的安装平面，通过标准螺栓即可完成固定，无需额外定制安装结构，具备极强的通用适配性。在实际使用过程中，这款橡胶万向脚轮的转动阻力小，转向灵活，橡胶轮面不会在地面留下难以清理的轮印，非常适合对地面洁净度有一定要求的车间、商超、医疗场所使用，同时整体结构没有易损的复杂零部件，日常仅需定期清理回转支承缝隙内的杂物、加注少量润滑脂即可长期稳定使用，维护成本极低。
