可配置旋转方向的行星齿轮箱结构

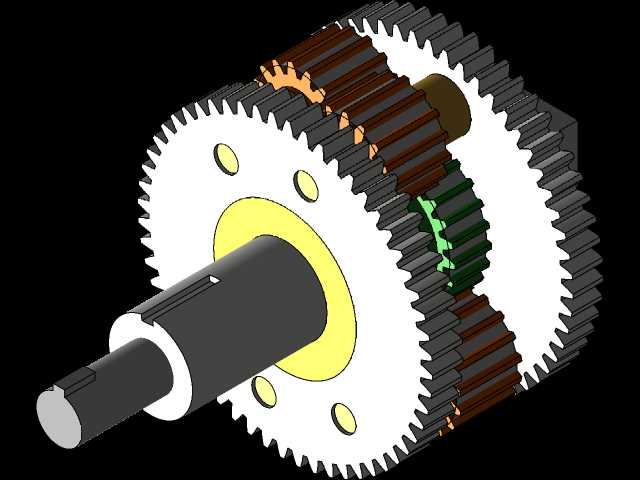

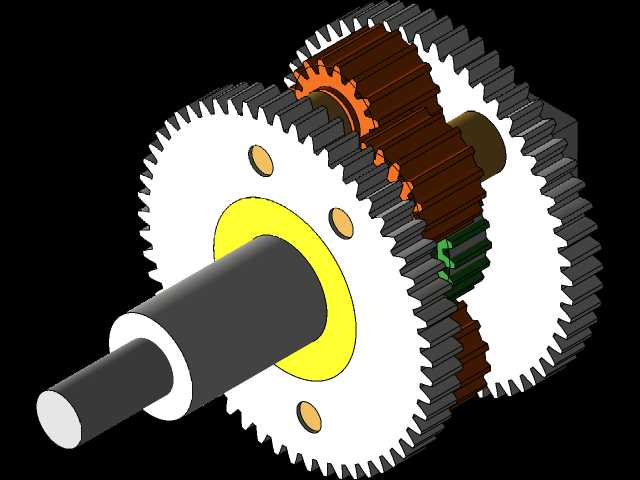

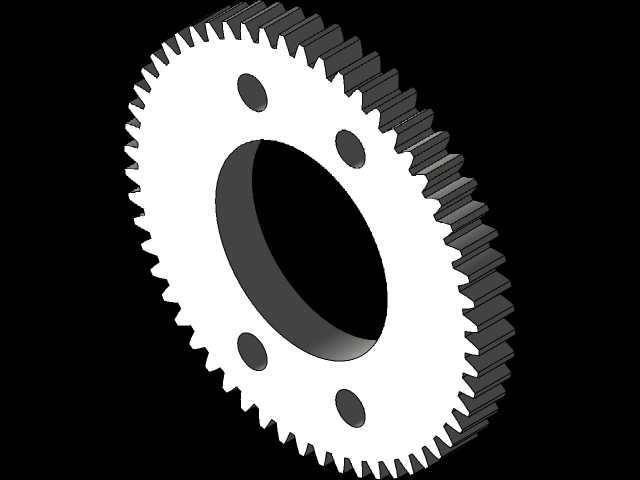

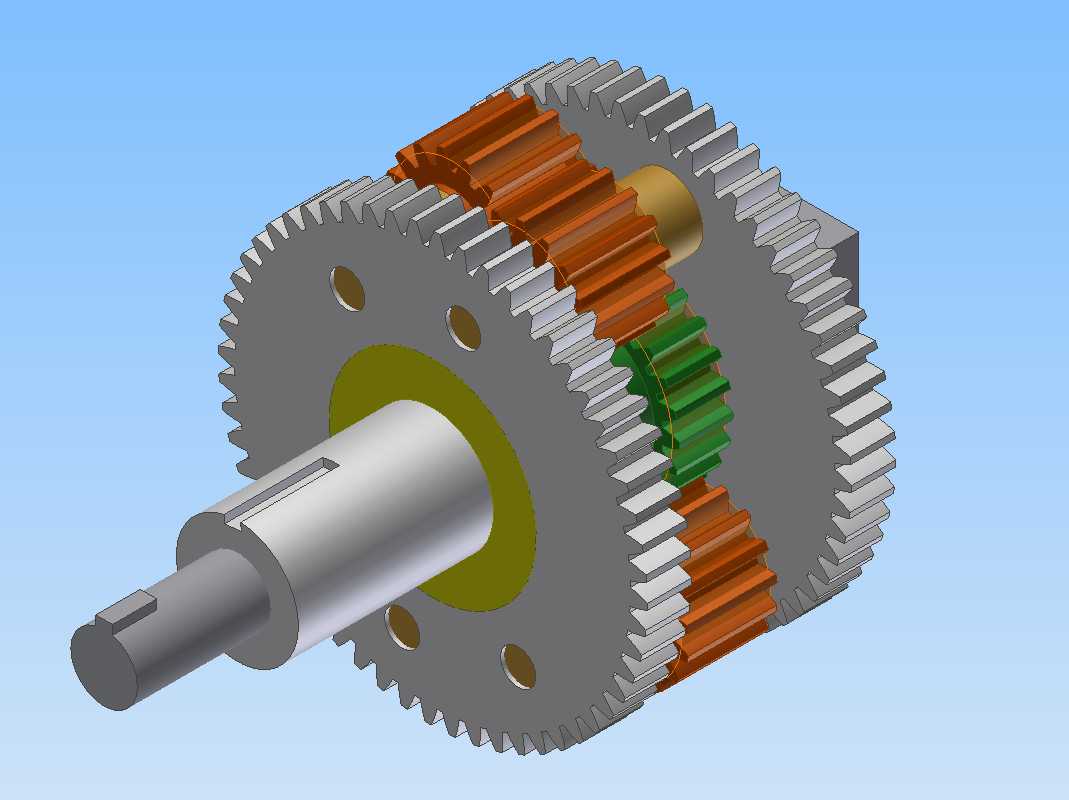

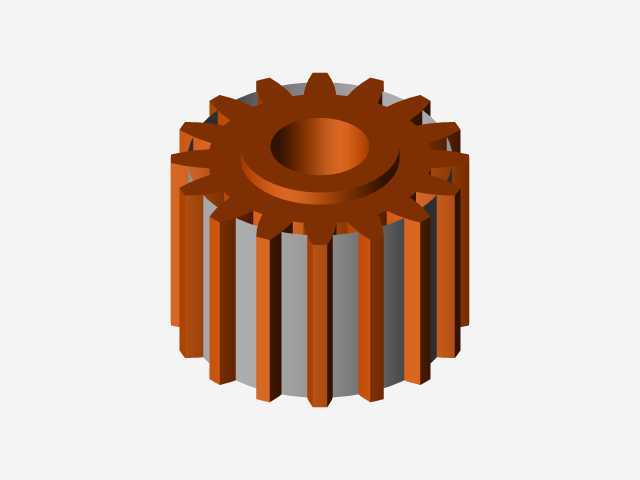

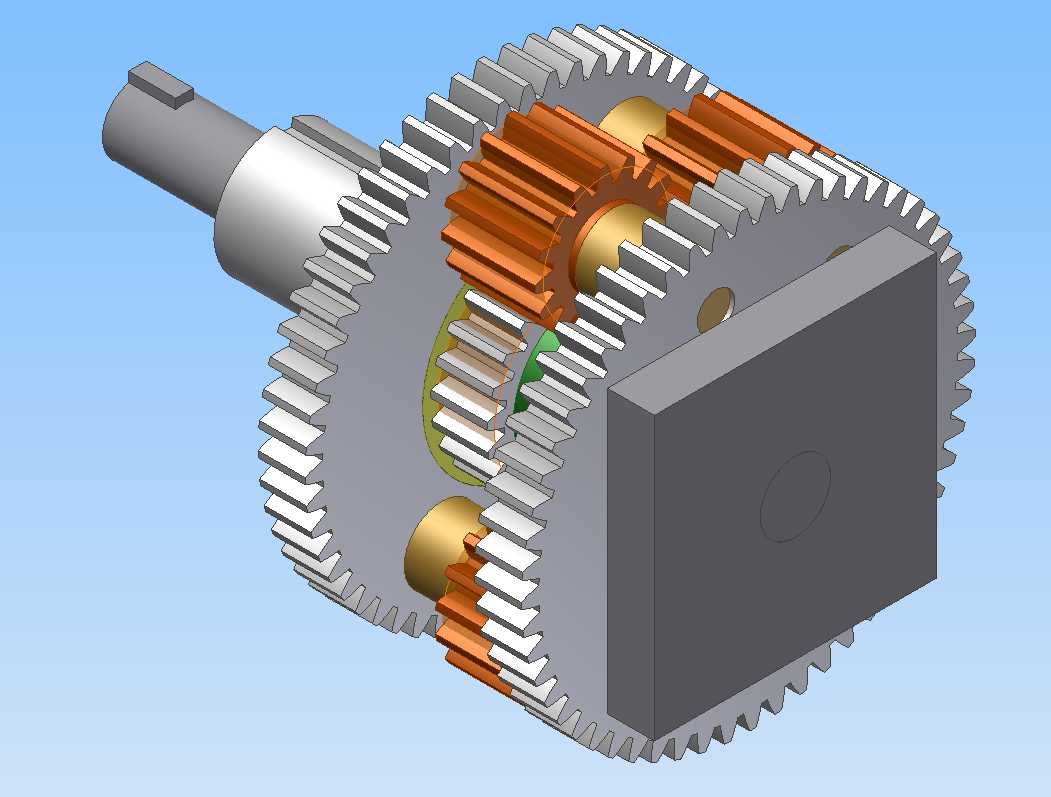

这款行星齿轮箱结构主要面向中小功率传动场景设计，可广泛应用于工业自动化生产线的动力传输单元、小型输送设备的减速模块、精密测试设备的转速调节机构，以及轻工机械、小型工程机械的传动系统中，承担匹配转速、传递扭矩、调整传动方向的核心作用，能够在紧凑的安装空间内实现稳定的动力传递，满足不同工况下对传动比与输出转向的差异化需求。该结构采用经典的NGW行星传动布局，核心包含输入输出中心轴、多组行星轮、内齿圈与行星架几大核心部件，通过调整中心轴零件的固定配置与自由度约束，可灵活改变齿轮箱内所有齿轮的旋转方向与传动逻辑，既可以实现中心齿轮输入、内齿圈固定、行星架输出的常规减速传动，也可通过切换固定件实现不同的传动比与输出转向，适配不同设备的动力输入输出匹配需求。设计过程中充分考虑了传动部件的啮合精度与运行稳定性，行星轮采用沿行星架周向均布的排布方式，可有效分散传动过程中的载荷，降低单组齿轮的受力负载，提升整体结构的承载能力与运行寿命；齿轮齿形经过参数化优化，啮合间隙控制在合理区间，既可以保证传动过程的平顺性，降低运行噪音，也能避免间隙过大导致的传动回差，满足精密传动场景的精度要求。在安装边界与尺寸设计上，该结构采用同轴输入输出的布局形式，输入轴与输出轴保持同一轴线，可大幅缩小整体径向安装尺寸，适配安装空间受限的设备场景；输入轴设计有标准键槽结构，可与动力端的电机输出轴、联轴器实现快速可靠连接，输出端的法兰结构预留有均匀分布的安装孔位，可直接与负载端的工作部件对接，无需额外设计复杂的转接结构；整体结构的轴向尺寸经过紧凑化优化，在保证齿轮啮合长度与轴系支撑强度的前提下，尽可能压缩轴向占用空间，可直接嵌入到设备的内部腔体中，不会额外增加设备的整体体积。结构设计过程中兼顾了装配与维护的便捷性，各部件之间采用模块化的装配逻辑，行星轮与行星架之间通过支撑轴实现可拆卸连接，日常维护时可快速拆解更换磨损的齿轮部件，无需整体替换整个齿轮箱结构，能够有效降低设备的后期维护成本；轴系部位设计有对应的支撑限位结构，可保证轴系运行过程中的同轴度，避免高速运转时出现轴系窜动、偏摆等问题，提升长时间运行的可靠性。
