紧凑型盘式行星齿轮传动结构设计

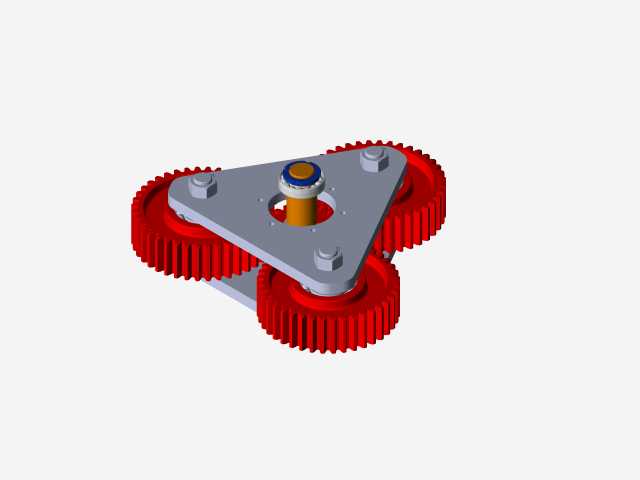

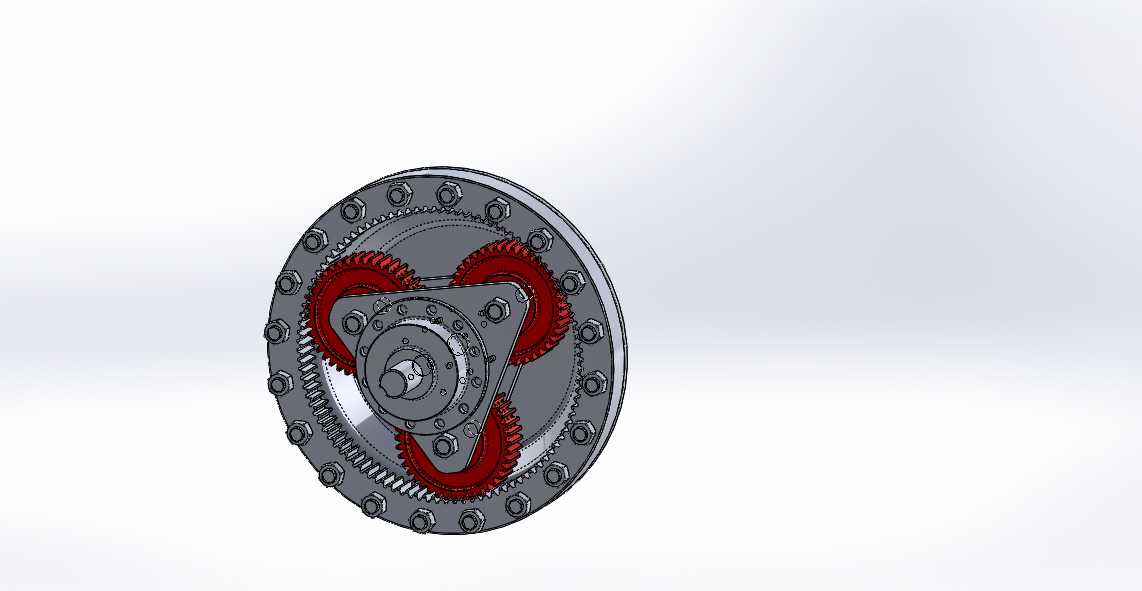

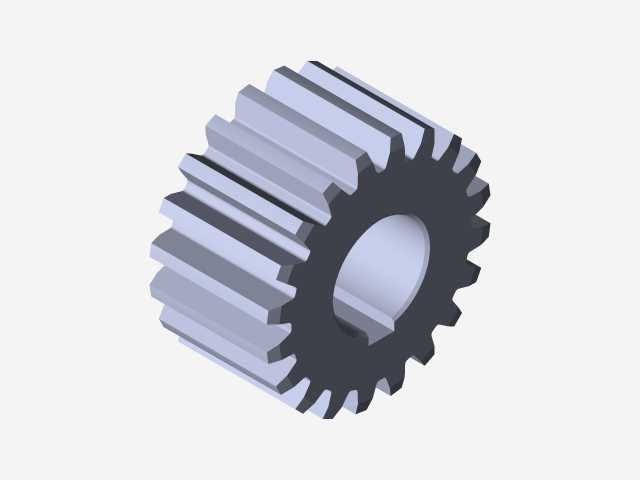

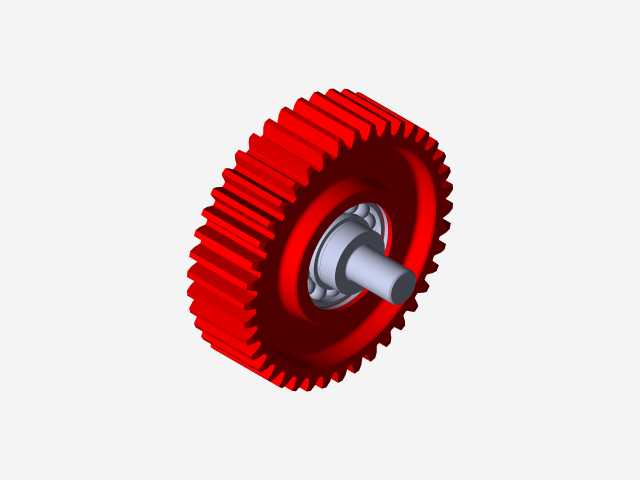

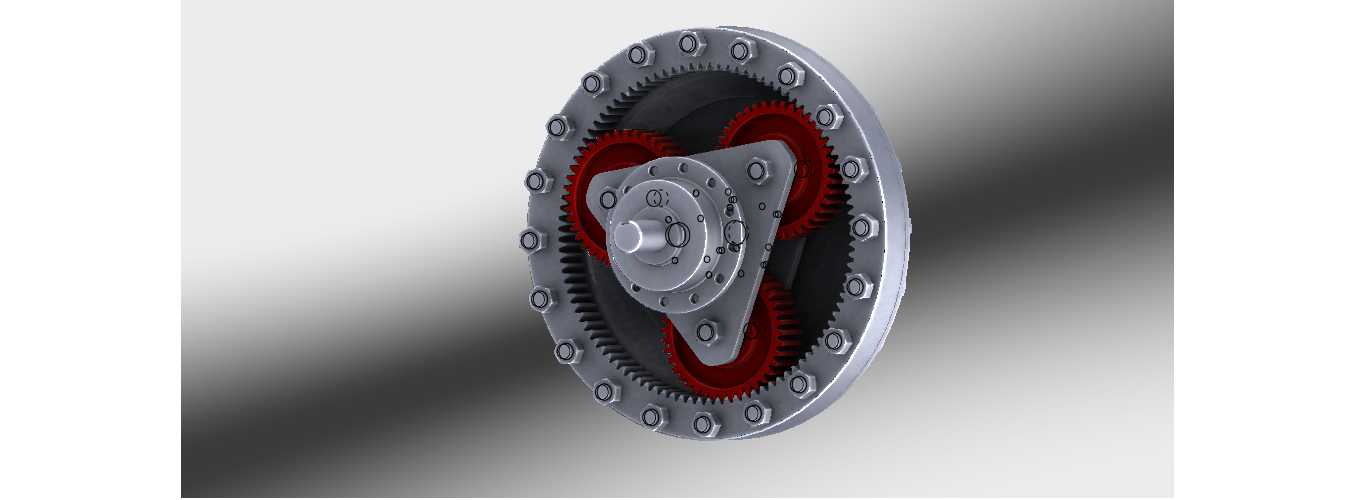

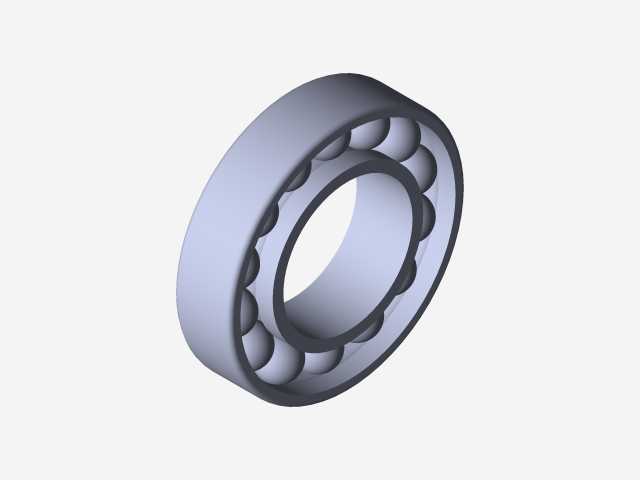

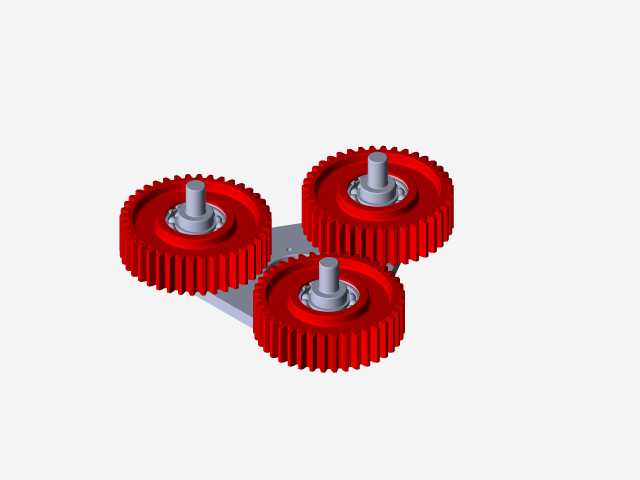

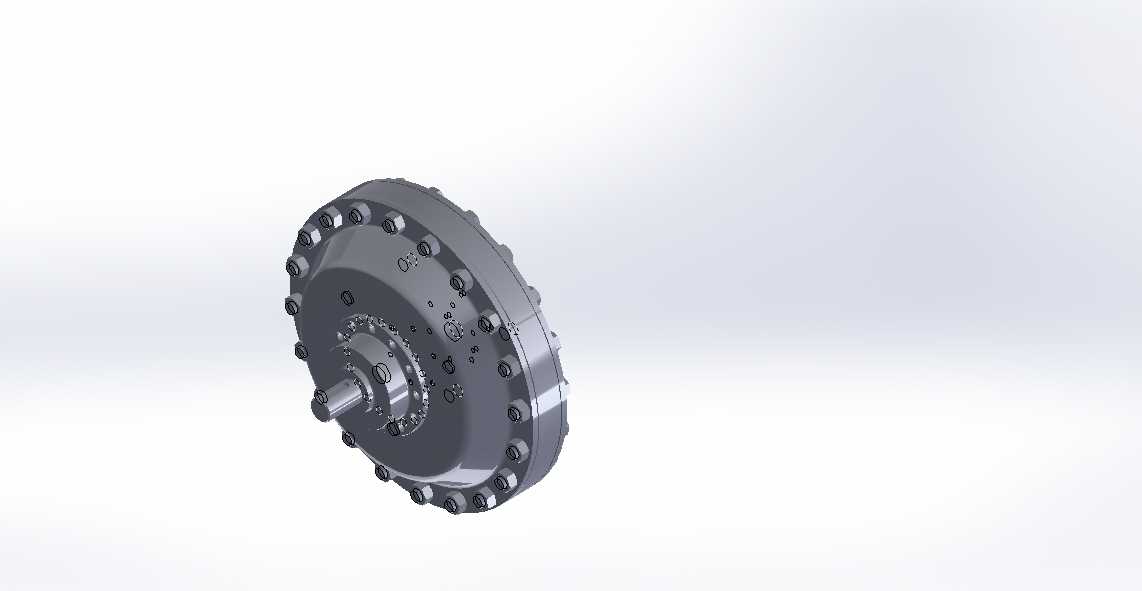

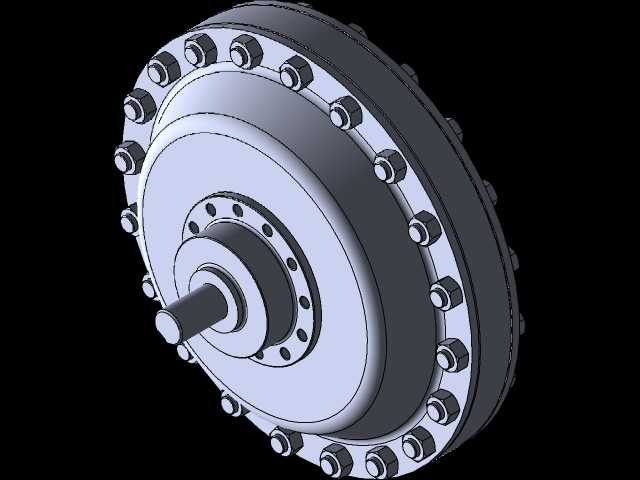

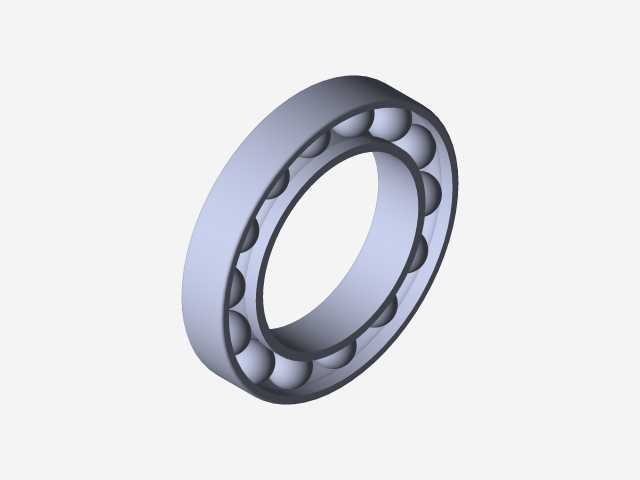

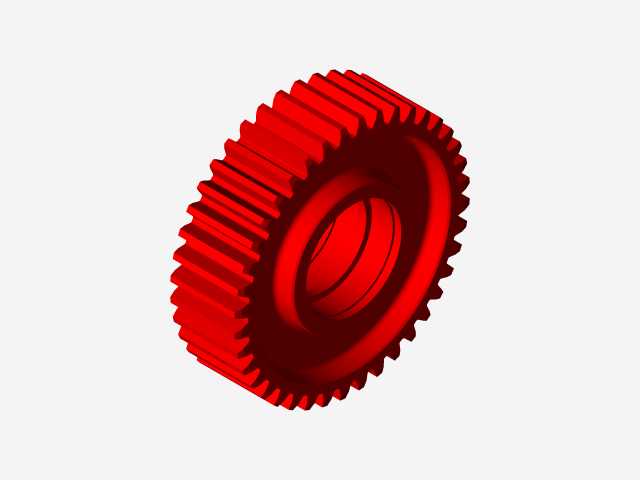

这款盘式行星齿轮传动结构，主要面向对安装轴向空间有严格限制的传动场景，常见于协作机器人关节模组、小型伺服传动单元、精密输送设备的动力输入端，以及轻量化电动执行机构的动力传递环节，能够在极小的安装空间内实现大减速比的动力传输，同时保证传动过程的平稳性与承载能力。从实际用途来看，该结构可将输入端的高转速低扭矩动力，通过行星轮系的分流传递转化为低转速高扭矩的输出动力，适配小功率伺服电机、步进电机的动力输出需求，在需要正反转频繁切换、传动回程间隙要求较低的工况下，能够稳定完成动力传递任务，有效降低传动链路的振动与噪音。在功能特性上，该结构采用内齿圈固定、行星架输出、太阳轮输入的经典NGW行星轮系布局，三组行星轮沿圆周方向均匀分布，能够将输入载荷均匀分流到三个啮合点上，相比平行轴齿轮结构拥有更强的抗冲击载荷能力，同时盘式的扁平结构设计，大幅压缩了传动单元的轴向尺寸，让整体传动模块可以嵌入到更紧凑的设备腔体内部，不需要额外预留过长的安装空间。设计思路上，该结构优先考虑了装配的便捷性与运行的可靠性，内齿圈集成在外侧安装法兰上，法兰端面沿圆周均匀布置安装螺栓孔，可直接通过螺栓与设备的固定端面对接锁紧，不需要额外设计转接安装座；行星架采用三角板式结构，三个行星轮通过销轴固定在行星架的对应安装位，行星轮与销轴之间预留了轴承安装位，可配套滚针轴承降低行星轮转动过程中的摩擦阻力；输入端太阳轮直接与驱动电机的输出轴对接，输出端的中心轴孔可直接连接负载端的传动轴，减少了额外的联轴器转接环节，进一步压缩整体传动链路的长度。从安装边界来看，该结构的最大外径由外侧内齿圈法兰的尺寸决定，安装孔位沿法兰圆周均匀分布，可适配标准的圆形法兰安装接口，轴向安装深度从法兰安装端面到输出轴端面的尺寸经过紧凑化设计，不会超出常规小型传动单元的安装空间阈值；各啮合齿轮的齿形经过参数优化，能够保证在额定载荷下的齿面接触强度，避免长期运行出现齿面点蚀、磨损过快的问题，同时均匀分布的行星轮能够抵消部分齿轮啮合产生的径向力，降低输入端轴承的径向载荷，延长整体传动单元的使用寿命。在实际应用中，这类盘式行星齿轮结构不需要额外加装散热结构，依靠外侧金属法兰的接触面即可完成运行过程中的热量传导，适合在封闭的设备腔体内部长期运行，同时整体结构没有外露的传动部件，能够避免外界粉尘、杂物进入啮合区域，适配一般工业环境下的使用需求，不需要额外设计复杂的防护外罩。
