多林Dorin H200CS半封闭制冷压缩机结构

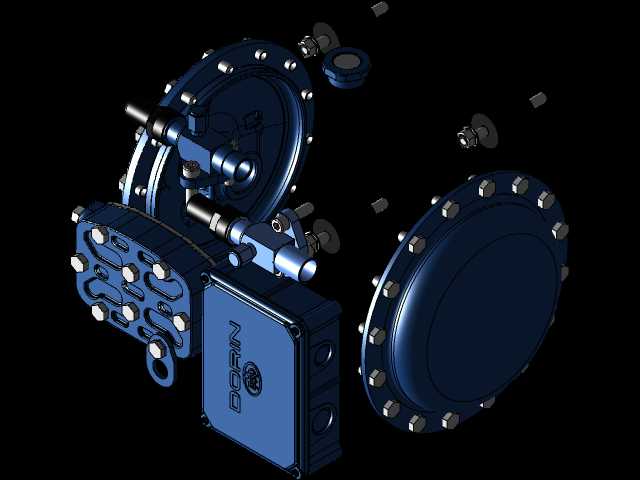

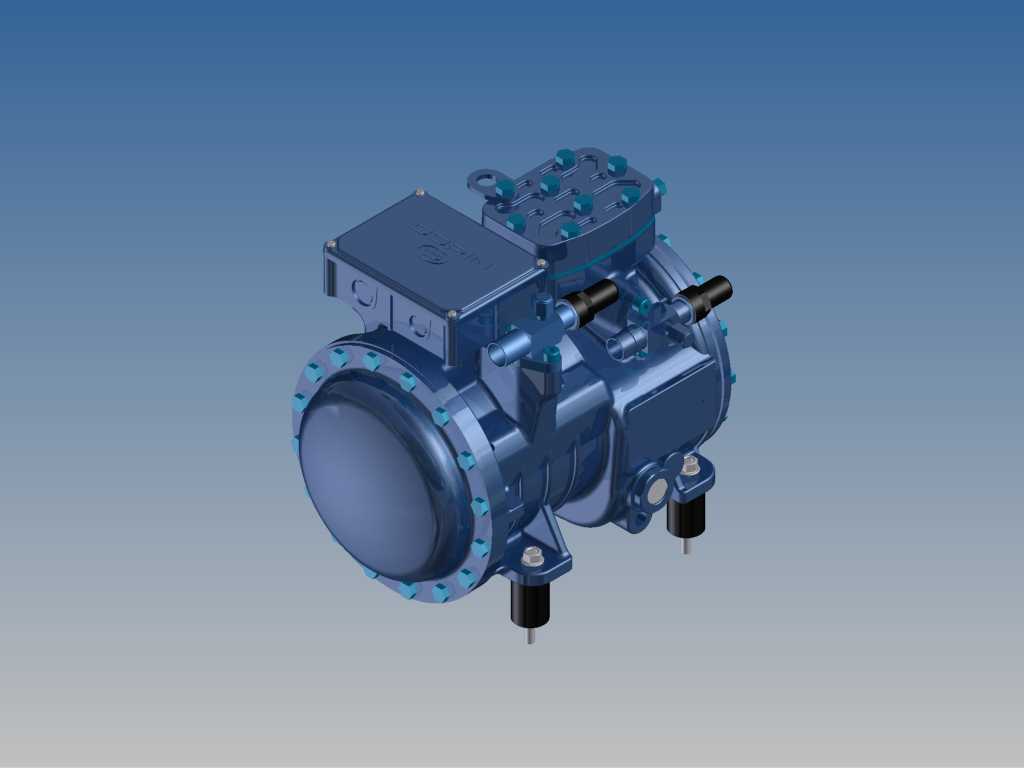

这款半封闭活塞式制冷压缩机，主要面向商用及工业制冷场景，可广泛应用于中小型冷库、商超冷链陈列柜、工业工艺冷却系统、冷藏运输制冷机组等领域，作为制冷循环的核心动力部件，承担着压缩低温低压气态制冷剂、提升制冷剂压力与温度，推动制冷剂在冷凝、节流、蒸发回路中循环换热的核心作用，是整套制冷系统实现热量转移、营造低温环境的核心动力源。从结构设计来看，该机型采用整体式铸铁缸体结构，将电机与压缩腔体集成在同一密封壳体内，既避免了开启式压缩机轴封易泄漏制冷剂的通病，又兼顾了检修维护的便利性，无需完全拆解整机即可完成阀组、活塞组件的常规维保。压缩端采用多缸活塞式压缩结构，缸头部分集成了进排气阀组、安全泄压结构与气路接口，顶部均匀布置的紧固螺栓可保证阀板与缸体间的密封性能，避免高低压腔串气影响压缩效率；机身侧面预留的两个管路接口分别为吸气口与排气口，接口采用标准法兰连接形式，可适配不同管径的制冷管路，满足不同制冷量系统的管路连接需求。机身下部设置的三个减震支撑脚为橡胶减震结构，安装时可通过螺栓固定在机组机架上，能够有效吸收压缩机运行时活塞往复运动产生的振动，降低振动向机架与管路的传递，减少机组运行的噪音与管路疲劳损伤风险。设计过程中充分考虑了制冷系统的运行工况，机身预留了油视镜、油压检测接口与回油接口位置，可实时监测压缩机内部润滑油液位，保证运动部件的润滑可靠性，避免缺油导致的拉缸、轴瓦磨损等故障；缸体外部的散热筋结构可增大壳体散热面积，配合系统回气冷却，能够有效带走电机运行与压缩过程产生的热量，保证压缩机在高负荷工况下的运行稳定性。从安装边界来看，该机型的整体外形紧凑，三个支撑脚的安装孔位呈三角形布置，安装时需预留足够的管路操作空间与检修空间，吸排气接口的朝向可适配不同机组的管路布局，底部支撑的高度可匹配常规制冷机组的机架安装尺寸，无需额外制作过渡安装板即可完成机组装配，能够有效缩短制冷机组的设计与装配周期。
