商用制冷系统密封冷凝机组结构设计

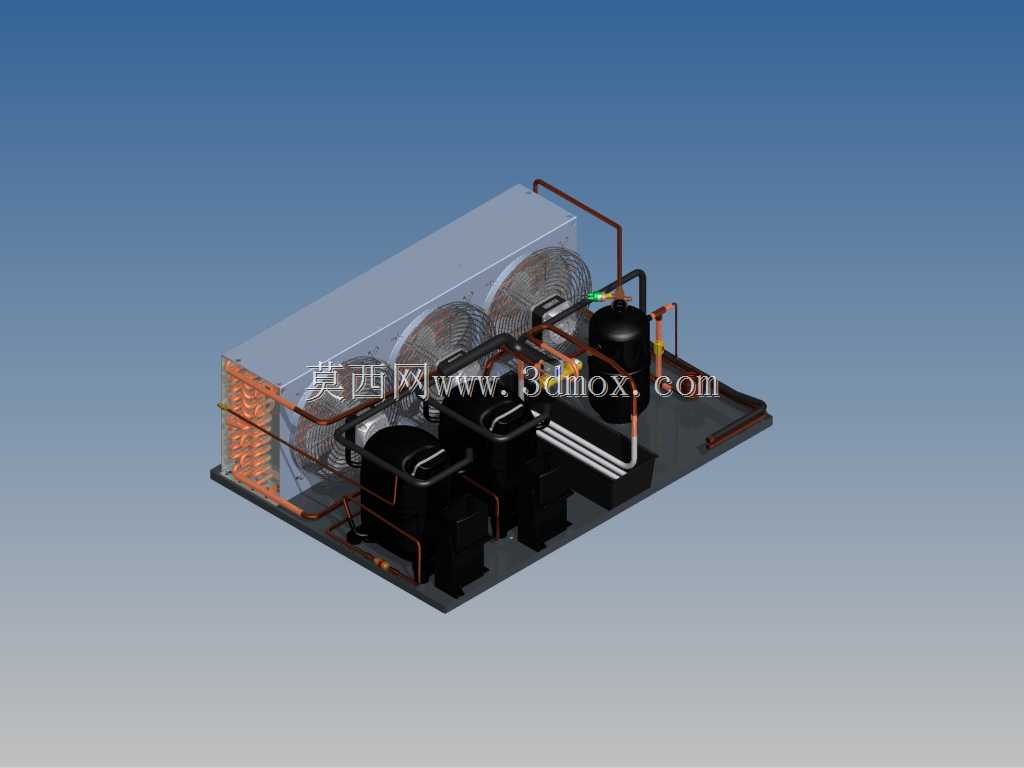

　　这套密封冷凝装置的三维结构，完整还原了商用制冷系统核心换热单元的实际装配状态，在商超冷柜、中小型冷库、工业低温冷却工位这类需要持续稳定冷源输出的场景中，这类集成式冷凝单元是整个制冷循环的核心放热环节，承担着将压缩机排出的高温高压气态制冷剂，通过换热冷凝为中温高压液态的核心功能，其结构密封性能直接决定整个制冷系统的冷媒泄漏率与运行稳定性。从结构布局来看，整套装置采用一体式撬装底座设计，所有核心部件均固定在同一块成型安装底板上，现场安装时仅需对接蒸发器侧的冷媒管路、供电线路与冷凝风机控制线即可完成部署，大幅减少现场管路焊接的工作量，也能规避现场装配带来的密封点泄漏风险。装置的换热段采用翅片式风冷换热结构，

　　铜质换热管路穿接在密集的铝制散热翅片当中，多台轴流冷凝风机直接固定在换热翅片组的侧方，运行时驱动环境空气横向冲刷翅片表面，带走冷媒冷凝过程中释放的热量，这种风冷换热结构不需要配套冷却水循环系统，适配没有集中冷却水源的安装场景，在中小型商用制冷场景中通用性极强。压缩单元采用多台全密封式压缩机并排布置的方案，每台压缩机的吸排气口都通过成型铜质管路连接到公共的气液分离罐与冷媒储液罐，气液分离罐布置在压缩机吸气侧前段，可避免未完全蒸发的液态冷媒进入压缩机气缸造成液击损坏，储液罐则布置在冷凝段出口位置，用于储存冷凝完成的液态冷媒，适配不同负荷下的冷媒循环量变化，保证不同工况下进入节流元件的冷媒都是纯液态，提升整个制冷循环的换热效率。

　　整套装置的管路走向全部采用硬钎焊连接的密封结构，所有管路弯折处都采用大圆弧弯管成型，避免直角弯折带来的冷媒流动阻力增大，管路与压缩机、罐体、换热段的连接位置都预留了减震缓冲的管段，抵消压缩机运行过程中传递到管路的振动，避免长期运行后焊口位置出现疲劳开裂导致冷媒泄漏。从安装边界来看，整套装置的底座采用标准化安装孔位设计，安装时需要在底座周边预留不小于三百毫米的检修空间，尤其是风机侧与阀体操作侧，要预留足够的空气流通通道与检修操作空间，不能紧贴墙面或者其他设备布置，避免冷凝排风出现短路回流，导致冷凝压力过高、机组制冷效率下降。在设计思路上，这套结构优先考虑了密封可靠性与运维便捷性的平衡，

　　所有需要定期操作的检修阀门都布置在装置靠近外侧的位置，不需要拆解其他部件就可以完成阀门操作、压力检测等日常运维工作，密封式的压缩机结构本身没有外露的轴封部件，从根源上减少了动密封点的泄漏概率，相比开启式压缩冷凝机组，其长期运行的密封稳定性提升明显，日常运维的密封件更换工作量也大幅降低。整套装置的部件排布充分考虑了重力对冷媒流动的影响，储液罐的安装位置低于冷凝换热段的出口，保证冷凝后的液态冷媒可以依靠重力顺畅流入储液罐，避免出现冷媒积液导致的换热面积不足问题，气液分离罐的安装位置高于压缩机吸气口，保证分离出来的液态冷媒可以在罐内充分蒸发后再进入压缩机，不会出现液态冷媒直接进入气缸的问题。在实际选型应用中，这类多压缩机并联的密封冷凝装置可以根据实际冷负荷需求灵活调整运行压缩机的台数，在低负荷时段仅运行单台压缩机，相比单一大功率压缩机的方案，其部分负荷下的运行效率更高，也能在单台压缩机出现故障时，依靠剩余压缩机维持基础冷量输出，提升整个制冷系统的运行冗余度，避免单台设备故障导致整个冷源系统完全瘫痪，适配对冷源供应连续性要求较高的应用场景。
