导轨式安装数字时间控制开关结构设计

　　在民用建筑配电、工业设备时序控制、户外照明回路、农业灌溉定时启停这类场景里，时控类开关是替代人工分合回路、降低值守成本的核心低压元件，这款导轨式数字时间开关的结构设计，完全围绕现场安装、日常操作、长期运行的实际需求展开。从安装边界来看，产品采用标准35mmDIN导轨适配结构，整体宽度匹配常规微型断路器的模数化尺寸，壳体上下端预留的接线端子间距，完全满足低压配电施工中导线弯曲半径、接线端子安全爬电距离的要求，安装时无需额外开孔，直接卡入标准导轨即可完成固定，和同回路的断路器、漏电保护装置可以并排紧凑安装，不会额外占用配电箱内的冗余空间，适配绝大多数明装、暗装配电箱的内部安装尺寸。

　　从功能结构设计上，产品正面的显示区域采用下沉式防护结构，透明防护盖和壳体之间做了卡扣式密封，既可以避免日常运维中误碰操作按键，也能阻挡配电环境内的灰尘、潮气侵入显示与按键区域，延长元件使用寿命。显示区域下方的操作按键采用凸起式防滑设计，操作人员戴薄绝缘手套也能完成定时时段设置、手动/自动模式切换、时钟校准等操作，不需要额外借助工具。壳体上部的接线端子采用带标识的分层设计，相线、零线、输入输出回路的端子旁压制了清晰的电路符号，施工接线时可以快速识别对应回路，减少错接概率，端子的压线结构采用自升式螺丝设计，适配1.5-6平方毫米的多股、单股铜芯导线，拧紧后导线拉脱力满足低压电器的相关强度要求，不会因为长期运行中的热胀冷缩出现接线松动、接触不良的问题。

　　产品侧面设计了导轨卡扣的解锁拨片，运维更换时只需要用一字螺丝刀撬动拨片即可将产品从导轨上取下，不需要拆卸相邻的配电元件，大幅降低后期维护的操作难度。壳体下部预留的散热槽顺着内部电路板的发热元件排布方向设置，既可以保证内部计时电路、继电器触点工作时产生的热量顺利散出，又能避免大尺寸异物从散热槽进入壳体内部造成电路短路。从实际使用场景出发，这款时控开关可以支持多时段定时通断设置，能够满足路灯分时段亮灯、生产设备定时启停、排风系统定时换气、养殖场地定时通风补光等不同场景的控制需求，结构设计上充分考虑了配电环境的安装特点，操作区域的布局符合一线电气运维人员的操作习惯，没有多余的冗余结构，整体壳体采用阻燃PC材质注塑成型，外壳的抗冲击强度、阻燃性能满足低压配电元件的使用要求，即使在配电箱内出现短时过载温升的情况，壳体也不会出现变形、引燃的问题。

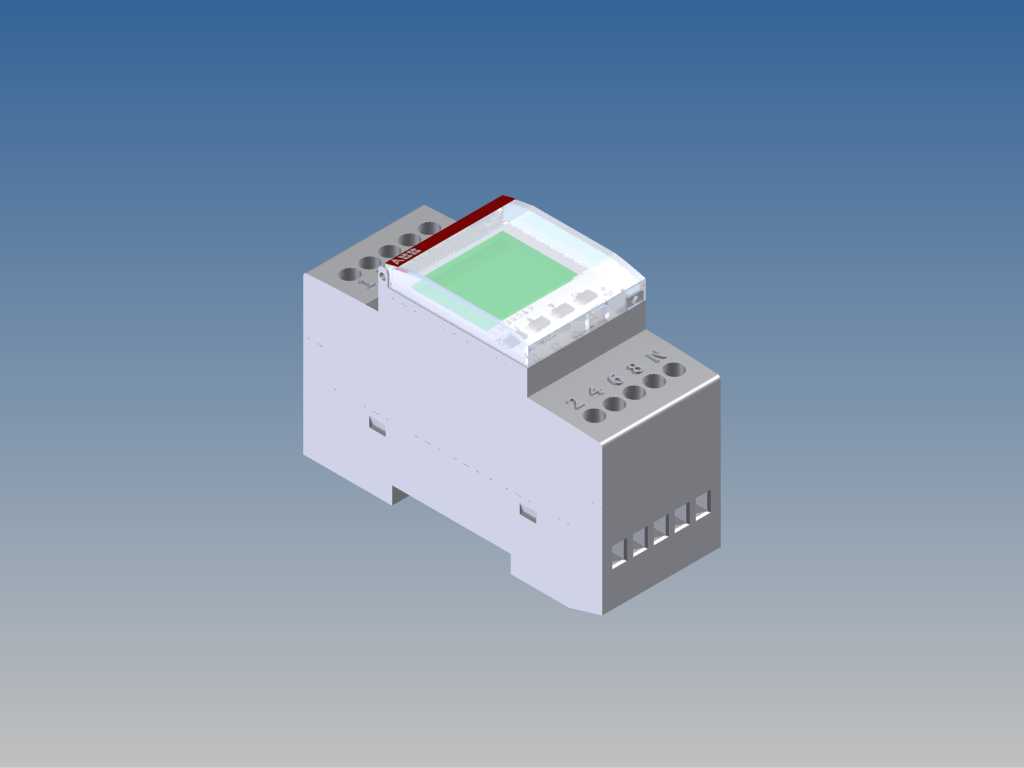

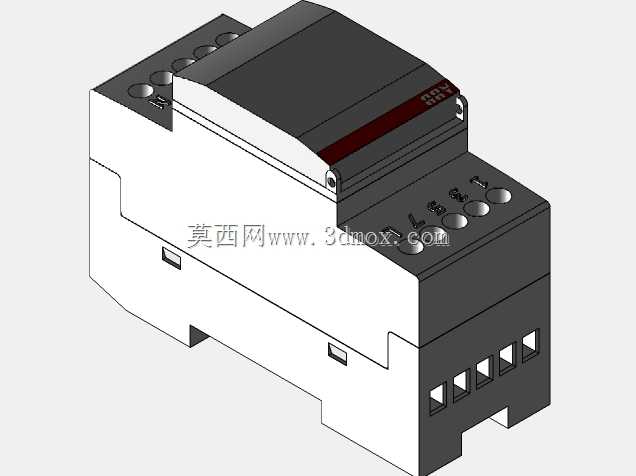

　　在建模细节处理上，产品的卡扣结构、端子压线结构、按键与壳体的配合间隙都按照实际开模的公差要求做了预留，导轨卡槽的尺寸完全匹配国标35mm导轨的截面尺寸，安装后的配合间隙控制在合理范围内，不会出现安装后晃动、卡接过紧无法装入的问题。显示窗口的透明件采用和壳体不同的材质分区建模，还原了实际产品中透明防护盖的透光效果，按键的表面纹理、端子螺丝的槽型细节都做了还原，能够直接用于配电系统的三维布线模拟、配电箱布局干涉检查，也可以作为低压电气元件选型阶段的结构参考，帮助设计人员提前确认配电箱内的元件排布空间、接线操作空间是否满足施工要求。
