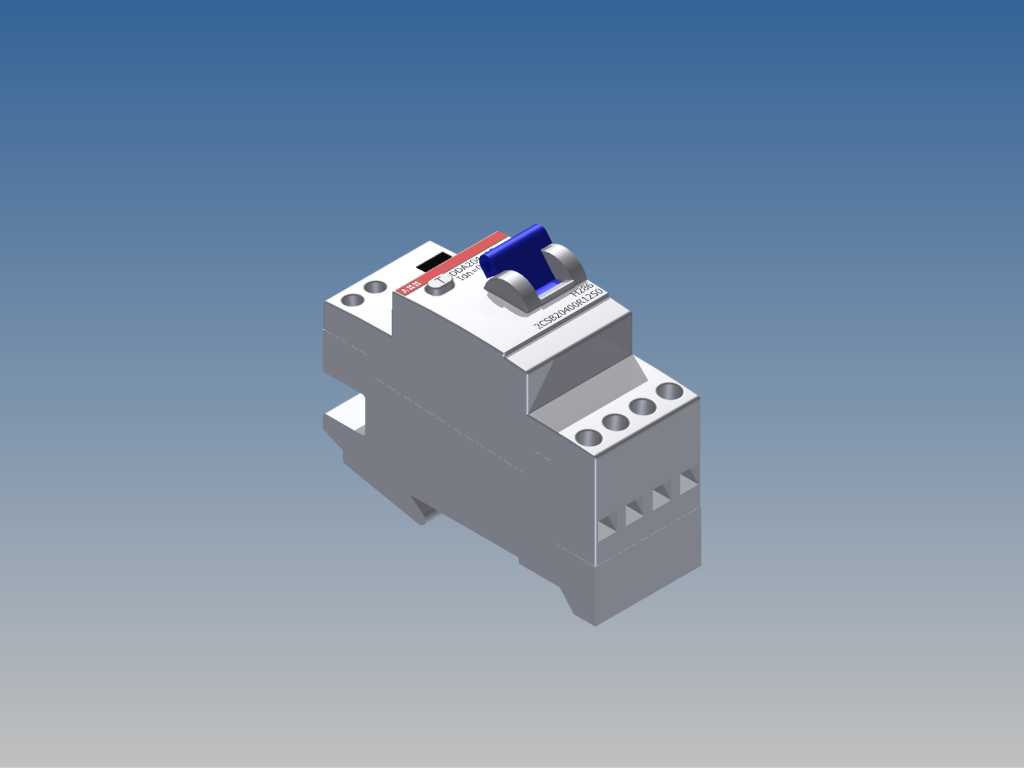

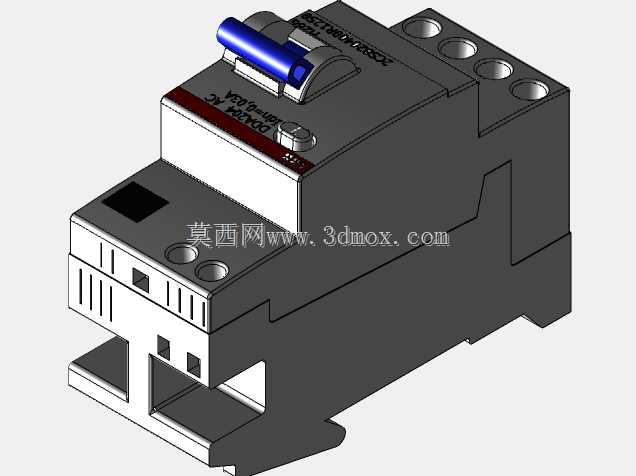

ABB DDA204微型漏电保护断路器结构模型

　　在民用建筑配电、工业终端配电、小型设备电控回路的设计选型过程中，带漏电保护功能的微型断路器是末端回路保护的核心元件，本次呈现的DDA204系列漏电保护断路器结构模型，完整还原了产品的实际装配形态与安装接口特征，能够为配电盘三维布局、柜内元件干涉检查、安装工艺模拟提供精准的数模支撑。从实际应用场景来看，这类四极漏电保护断路器主要用于三相四线制终端回路，同时承担过载保护、短路保护与剩余电流动作保护功能，常见于写字楼配电间楼层分回路、小型加工设备的电源进线端、民用建筑三相入户总开关、充电桩配电回路等场景，在回路出现过载发热、短路冲击电流、人身触电或设备绝缘破损漏电时，能够快速切断电源，避免设备烧毁、电气火灾与人身触电事故。

　　从产品功能特性来看，该款断路器采用模数化导轨安装结构，操作手柄位于本体上部正面，采用蓝白配色的操作件具备清晰的分合位置指示，合闸时手柄向上抬起，分闸或故障脱扣时手柄向下回落，运维人员无需额外指示装置即可快速判断回路通断状态。本体上部设置有状态指示窗与试验按钮，日常运维过程中可通过按下试验按钮模拟漏电故障，验证漏电脱扣机构的动作可靠性，避免保护功能失效带来的安全隐患。本体的进出线端子均设置在正面上下两侧，采用压线式接线结构，端子旁标注有清晰的相序标识，能够避免施工过程中接错线序导致的保护功能异常。从设计思路层面来看，该款产品采用分体式组合结构，将断路器本体与漏电脱扣模块整合为统一的模数化壳体，整体宽度符合终端配电元件的标准模数规范，

　　能够和同系列的微型断路器、隔离开关、浪涌保护器等元件并排安装在标准35mmDIN导轨上，无需额外的安装附件。壳体表面的散热筋结构在数模中做了完整还原，这些凸起结构既能够提升壳体的结构强度，避免安装紧固过程中壳体开裂，也能够增大壳体散热面积，在长期带载运行过程中，将内部触头、线圈、双金属片产生的热量快速散发到周围空气中，降低温升对元件寿命的影响。本体下部的卡扣结构完全还原了实际产品的导轨锁定特征，安装时只需将元件上部挂在导轨上沿，下部按压即可卡入导轨锁定，拆卸时用螺丝刀撬动下部的解锁卡扣即可快速取下元件，无需拆卸整条导轨上的其他相邻元件，大幅提升现场施工与后期运维的更换效率。从外形尺寸与安装边界来看，

　　该模型完整还原了产品的实际外轮廓尺寸，四极结构的整体宽度对应标准模数单元，能够直接用于配电盘的排布设计，设计师在进行柜内布局时，可以直接调用该模型核对相邻元件之间的接线空间、母排连接距离，避免出现设计阶段预留空间不足，导致现场接线时端子距离过近、线缆弯曲半径不足、操作手柄被相邻元件遮挡无法操作的问题。模型同时还原了端子的接线空间范围，设计师可以根据端子的位置与大小，提前规划进线与出线线缆的走向，核对线缆弯折后的空间占用，避免线缆与柜内其他结构、母排发生干涉。此外，模型还原了产品表面的所有凸起与凹陷特征，包括侧面的装配卡扣、定位槽、标识凹槽等结构，在进行配电盘的三维装配模拟时，可以完全还原元件安装后的实际状态，检查柜门关闭时是否会与断路器手柄、接线端子发生碰撞，核对元件与柜内走线槽、母排支架的安全距离是否符合电气安装规范的要求。对于从事低压配电设计、电控柜结构设计的工程师而言，精准的元件三维模型能够大幅减少设计阶段的错漏问题，避免现场安装时才发现空间干涉、尺寸不匹配的问题，减少现场整改的工作量，提升配电设备的设计与装配效率。
