三通式电动调节球阀结构三维建模

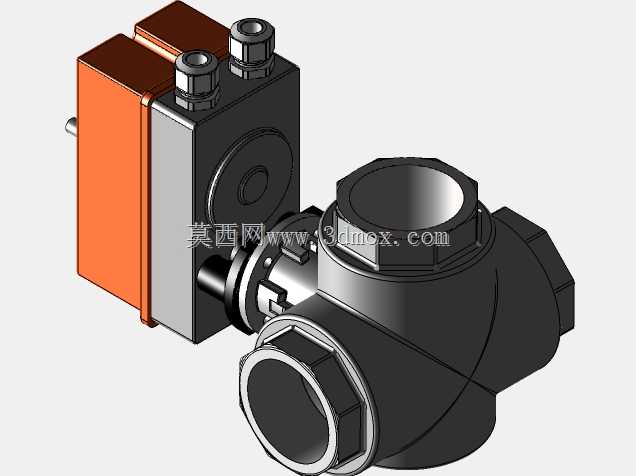

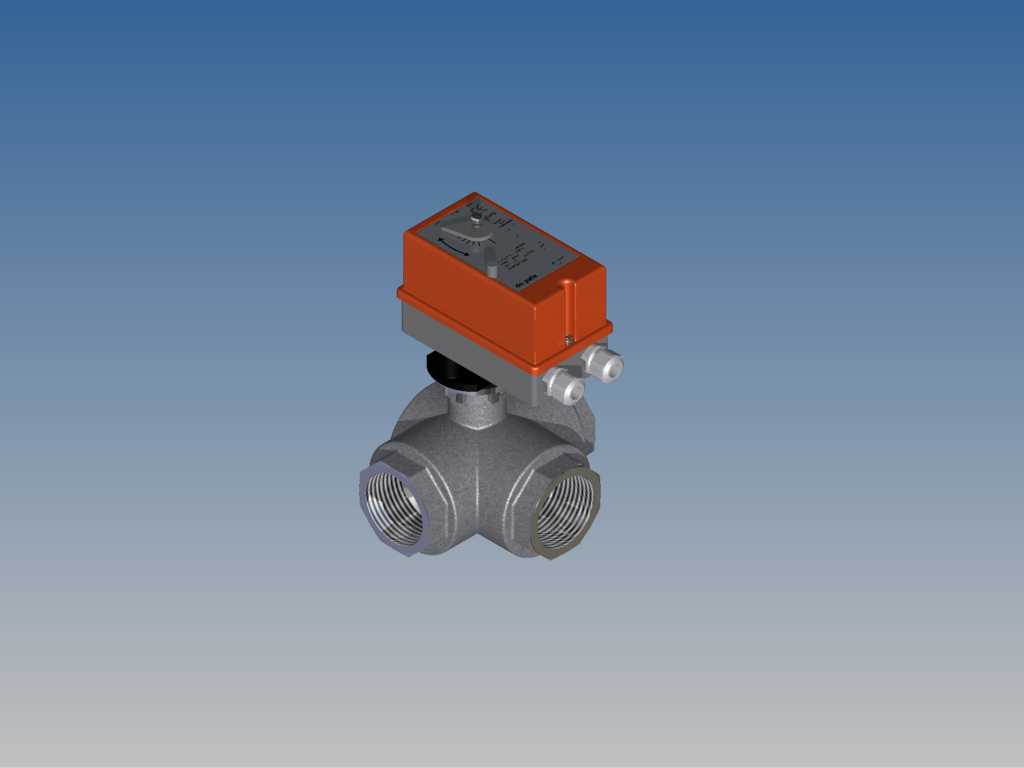

　　这款三通式电动阀的建模过程，首先要理清其在流体管路系统中的核心定位——它主要用于暖通空调水系统、小型化工流体输送支路、给排水分户控制回路中，承担介质流向切换、流量比例调节的作用，相比手动三通阀，它可以接入楼宇自控系统、工业PLC控制系统，接收开关量或模拟量信号完成远程动作，不需要人工现场操作，适合安装在吊顶内、设备夹层等人员不便抵达的管段位置。建模时最先确定的是下部阀体的流道结构，三个内螺纹接口呈T型布置，接口规格匹配常规低压流体输送用焊接钢管的外螺纹尺寸，建模时要注意螺纹收尾段的退刀结构，不能直接把全牙螺纹拉到阀体端面，否则实际装配时会出现管箍拧不到位、密封面压合不足的问题；阀体中部的球体密封腔要做同轴度约束，

　　三个流道的交汇点必须和球体的回转中心完全重合，不然开关过程中会出现卡涩、内漏量超标的问题。上部的电动执行器部分，建模时要区分开接线腔和齿轮传动腔的结构边界，执行器外壳的散热筋不能省略，实际工况中执行器电机持续工作会产生热量，这些凸起的筋条是增大散热面积用的，不是装饰结构；执行器和阀体之间的连接支架要做足够的壁厚，因为阀门动作时的输出扭矩会全部作用在这个支架上，建模时要在支架和阀体、支架和执行器的连接位置做加强筋，避免长期受扭出现连接变形。从安装边界来看，三个接口的中心距要严格匹配常用三通管路的安装间距，执行器顶部的手动操作旋钮要预留足够的操作空间，不能让旋钮离墙面或其他设备太近，否则现场调试时没法用手按动旋钮完成手动开关；

　　接线口的位置要朝向便于布线的一侧，建模时要留出防水格兰头的安装螺纹长度，不能把接线口直接贴在外壳平面上。设计思路上，这款阀没有采用大扭矩的工业级执行器，而是匹配了小功率的角行程执行器，因为三通球阀的启闭扭矩本身不大，小体积执行器可以降低整体安装高度，适合在空间紧凑的末端管路使用；阀体部分采用的是等径流道设计，介质通过时的流阻更小，不会在阀门口径位置产生过大的压力损失，适合对水压稳定性有要求的空调末端水系统。建模过程中还要注意密封件的安装槽尺寸，球体和阀座之间的O型圈槽深度要符合橡胶密封件的压缩比要求，压缩量过大容易导致阀座过早老化，压缩量过小则会出现密封不严的内漏问题；阀杆位置的双重密封结构也要在模型里体现出来，

　　下部的密封垫阻止介质顺着阀杆往外渗漏，上部的防尘圈阻挡外界灰尘进入执行器的传动齿轮腔。从实际使用的角度，这类电动阀在安装时要保证执行器处于阀体的上方位置，不能倒装或者横装，不然管路里的冷凝水或者渗漏的介质会顺着阀杆流进执行器内部，造成电路短路；建模时也要把执行器上的状态指示窗做出来，现场巡检人员不用拆开设备，透过指示窗就能看到阀门当前的开关位置，判断阀门是否正常动作。整个模型的装配约束要完全还原实际装配逻辑，球体和阀座是接触约束，阀杆和球体的连接槽是间隙配合，执行器输出轴和阀杆的连接是扁位配合，不能做成光轴配合，否则传递扭矩时会出现打滑，无法准确开关阀门。
