大流量离心式SS风机叶轮结构设计

该叶轮作为离心式通风机的核心做功部件，主要适配工业厂房通风换气、除尘系统引风、生产工艺送风、暖通空调系统空气输送等场景，在涂装车间排风、物料气力输送、锅炉鼓引风、环保废气处理等工况中也可作为核心动轮部件使用，承担着将电机输入的机械能转化为空气压力能与动能的核心作用，直接决定风机的风量、风压、运行效率与气动噪声水平。

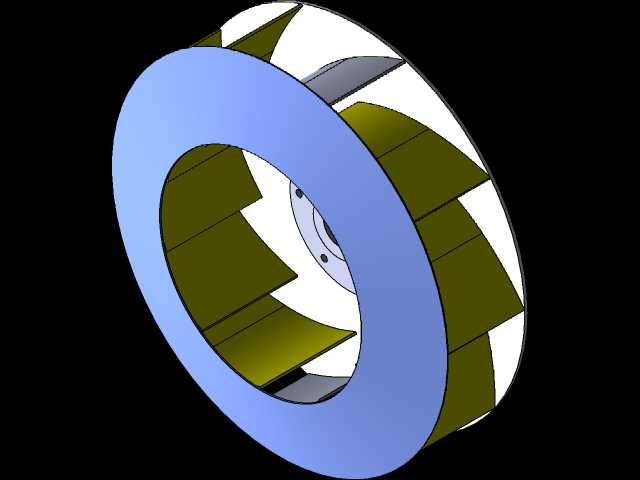

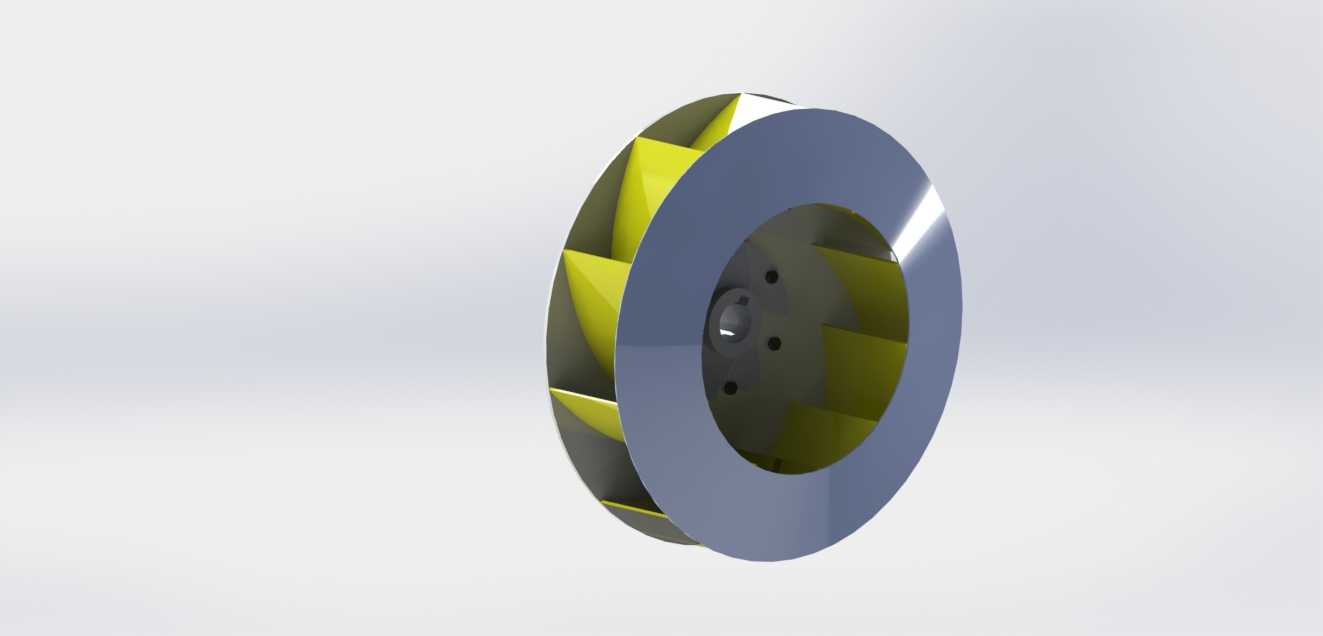

从功能特性来看，该叶轮采用后向式叶片设计，叶片沿轮盘周向均匀排布，气流进入叶道后沿叶片曲面平滑转向，可在实现20000立方米每小时额定风量输出的同时，有效降低气流在叶道内的涡流损失，运行效率区间更宽，在变工况运行时不易出现电机过载问题，适配600mm直径规格的SS系列风机机壳，运行时动平衡精度控制在较高水准，可有效降低整机运行振动，延长轴承与驱动部件的使用寿命。叶轮前后轮盘采用等强度盘型结构，前盘为适配气流进口的收敛型弧面结构，可引导进气气流平顺进入叶道，降低进气冲击损失，后轮盘为平整圆盘结构，用于与电机轴或传动轮毂连接，传递驱动扭矩。

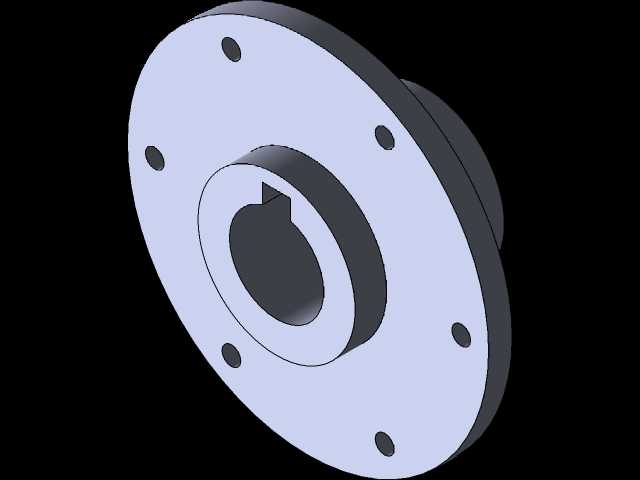

设计过程中，首先根据目标风量、全压参数确定叶轮的外径尺寸为600mm，结合比转速计算确定叶片的进出口安装角、叶片数量与叶道宽度，确保气流在叶道内的流速处于合理区间，避免流速过高带来的摩擦损失与流速过低导致的尺寸冗余。叶片采用空间扭曲曲面造型，沿叶高方向的型线随半径变化做适配调整，保证不同半径位置的气流都能获得均匀的能量输入，减少叶道内的二次流损失。安装边界方面，叶轮中心设置标准轴孔与键槽结构，可直接适配对应规格的电机轴伸，后轮盘上预留的连接孔位可与轮毂做可靠紧固，安装时需保证叶轮与机壳进风口的轴向配合间隙处于设计范围内，既避免间隙过大导致的回流漏风损失，也防止运行过程中叶轮与机壳发生刮蹭，整体结构可适配直联传动、皮带传动等多种风机传动形式，满足不同安装场景的装配需求。
