微型SD卡金属屏蔽连接插槽结构

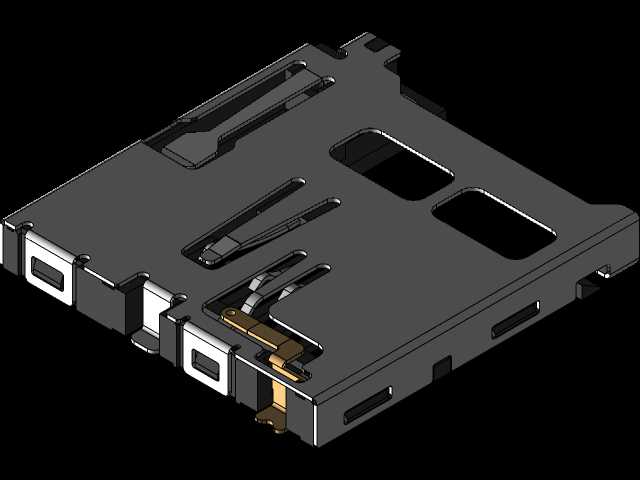

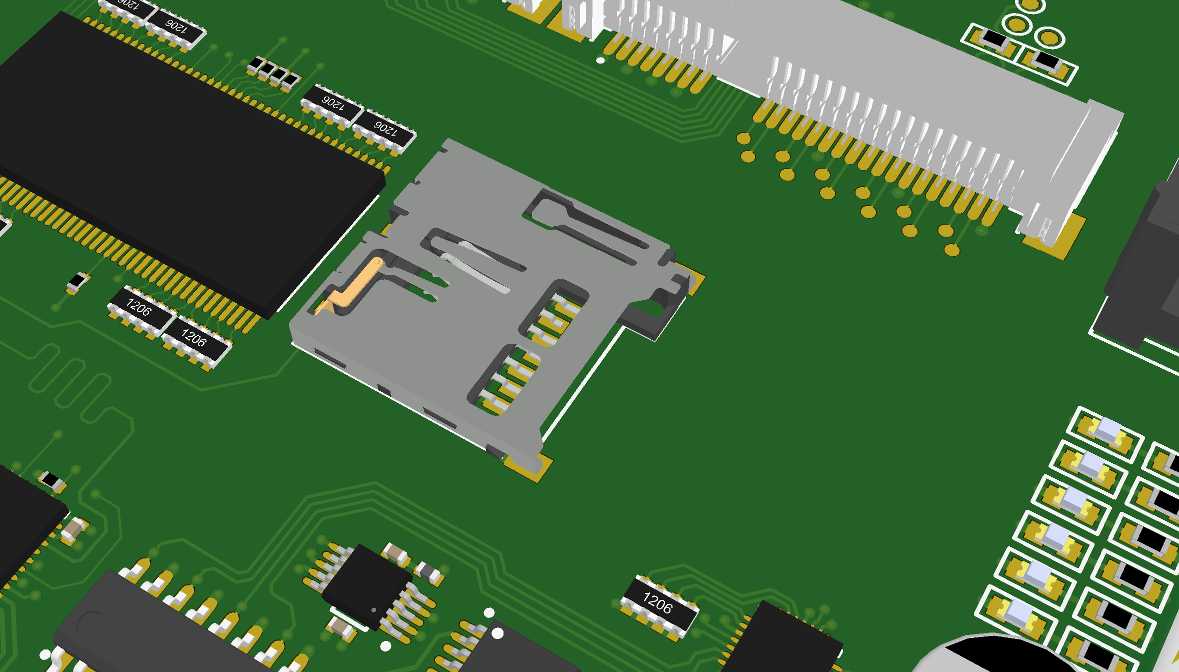

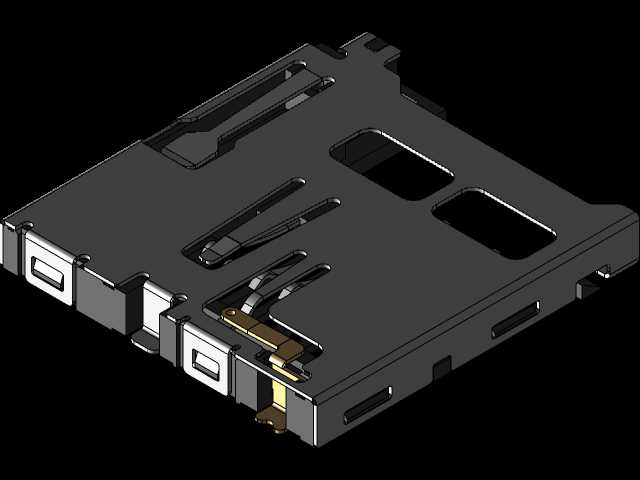

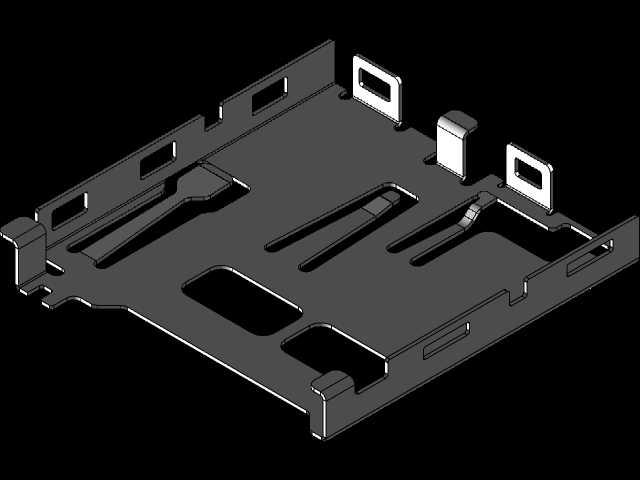

这款微型SD卡插槽是面向消费电子、工业嵌入式设备存储扩展场景开发的连接部件，主要承担微型SD卡的物理固定、电气信号连通、电磁屏蔽防护的核心作用，广泛适配手持终端、便携检测设备、车载影音模块、工业采集终端等需要外置可插拔存储的硬件产品，能够在紧凑的设备内部空间里，为存储介质提供稳定可靠的连接载体，避免设备运行过程中因震动、冲击导致的存储卡松脱、接触不良等问题。从功能特性来看，该插槽采用金属薄板一体折弯成型的屏蔽外壳结构，外壳侧边预留多组定位卡扣与焊接固定位，既可以在SMT贴片制程中精准定位在PCB板的对应焊盘位置，也能在焊接完成后提供足够的结构强度，抵御日常插拔存储卡产生的外力，同时金属外壳能够形成连续的电磁屏蔽腔体，有效阻隔外部电磁干扰对SD卡高速信号传输的影响，也避免卡槽自身信号向外辐射干扰周边其他敏感电路。设计过程中充分考量了微型SD卡的插拔行程与触点对位精度，内部弹性接触端子采用差异化长度布局，实现存储卡插入时的接地引脚先连通、信号引脚后接触，拔出时信号引脚先断开、接地引脚后分离的带电插拔防护逻辑，避免热插拔过程中产生的电流冲击损坏存储介质或设备主控电路；外壳上预留的导向滑槽与防呆卡位，能够引导存储卡以正确方向插入，完全避免反插、斜插导致的端子变形、卡体损坏问题。在安装边界上，该插槽整体采用超薄型结构设计，整体厚度控制在极低的尺寸范围内，能够适配厚度空间受限的便携类产品，焊盘布局完全符合行业通用的贴片封装规范，长度与宽度方向的安装尺寸严格匹配标准微型SD卡的外接预留空间，外壳侧边的固定焊盘与PCB板焊接后，可承受上千次的重复插拔而不出现结构松动，端子接触区域采用镀金处理，长期使用也不会出现氧化导致的接触电阻升高、信号传输中断等问题，金属外壳上的多处开孔既兼顾了SMT制程中的焊接排气需求，也能在一定程度上减轻整体部件重量，适配轻量化的产品设计要求。
