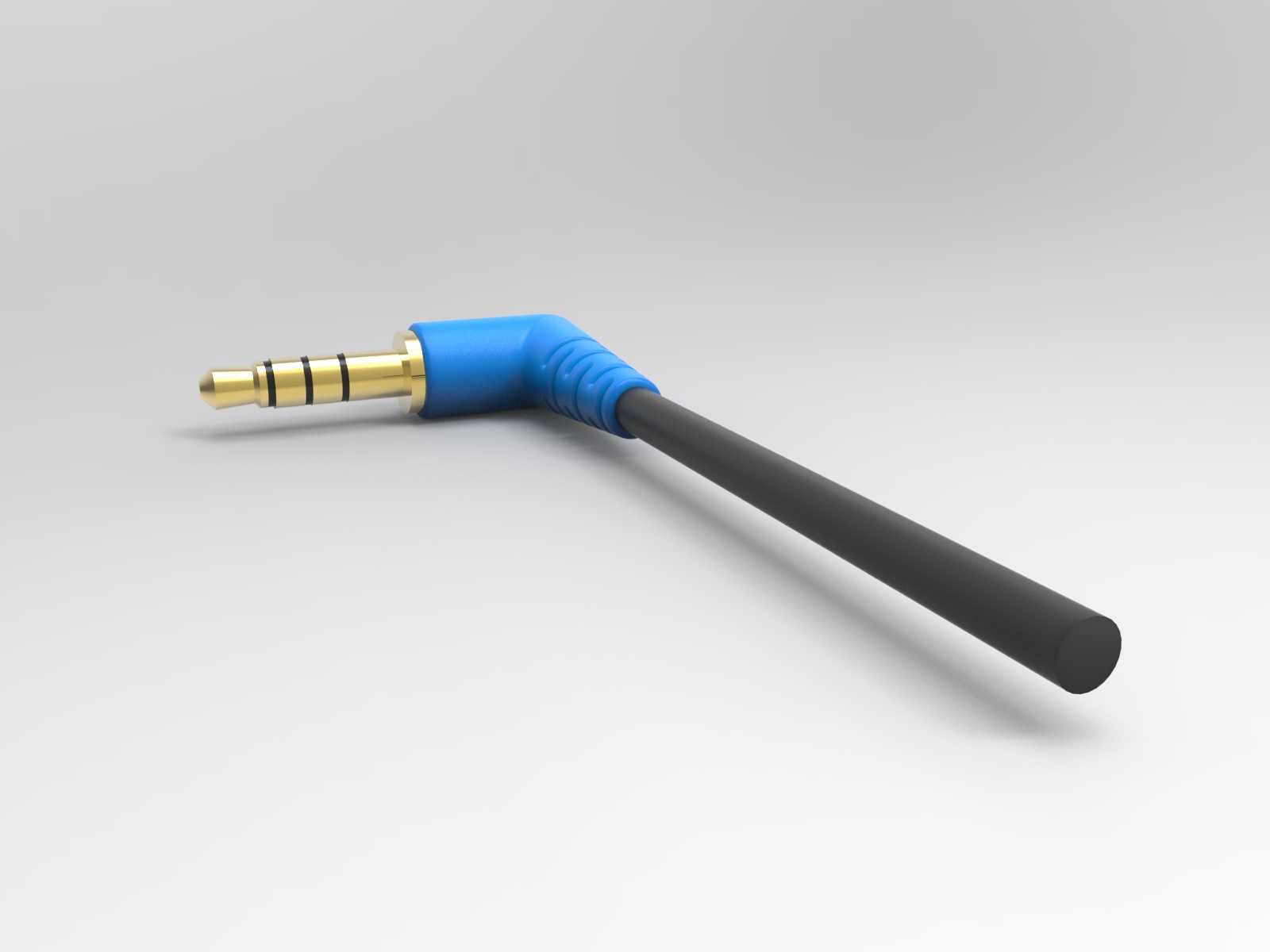

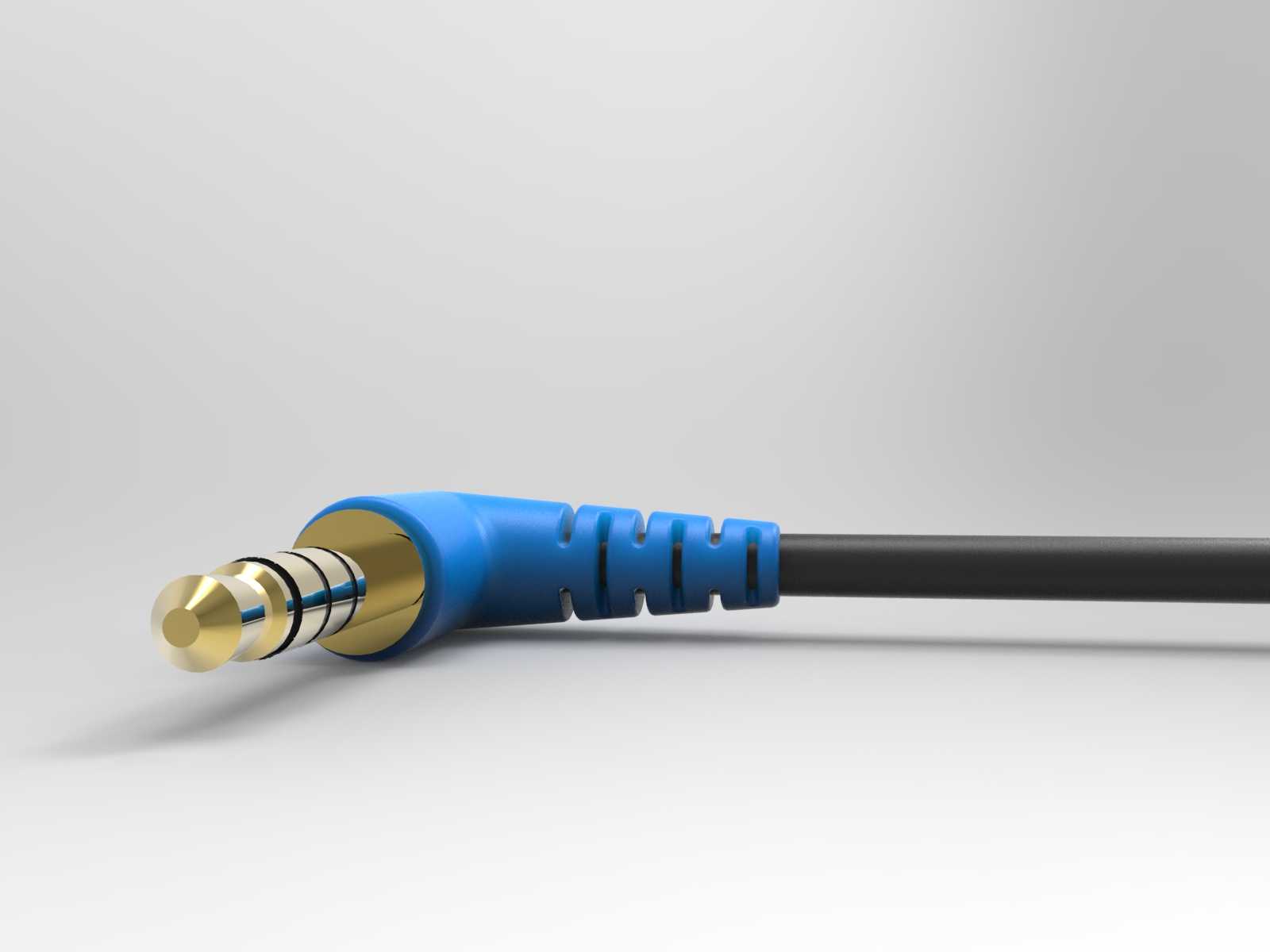

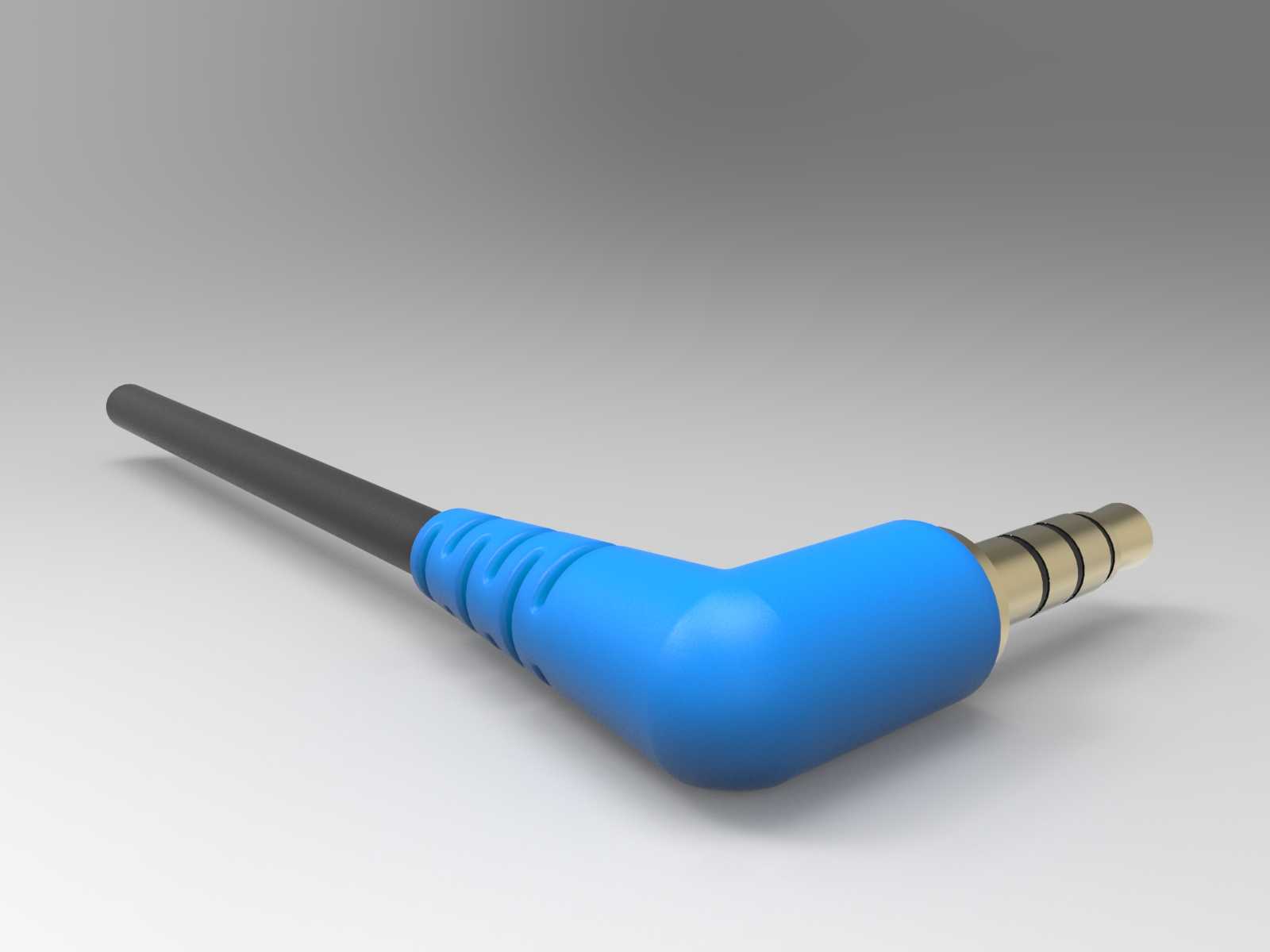

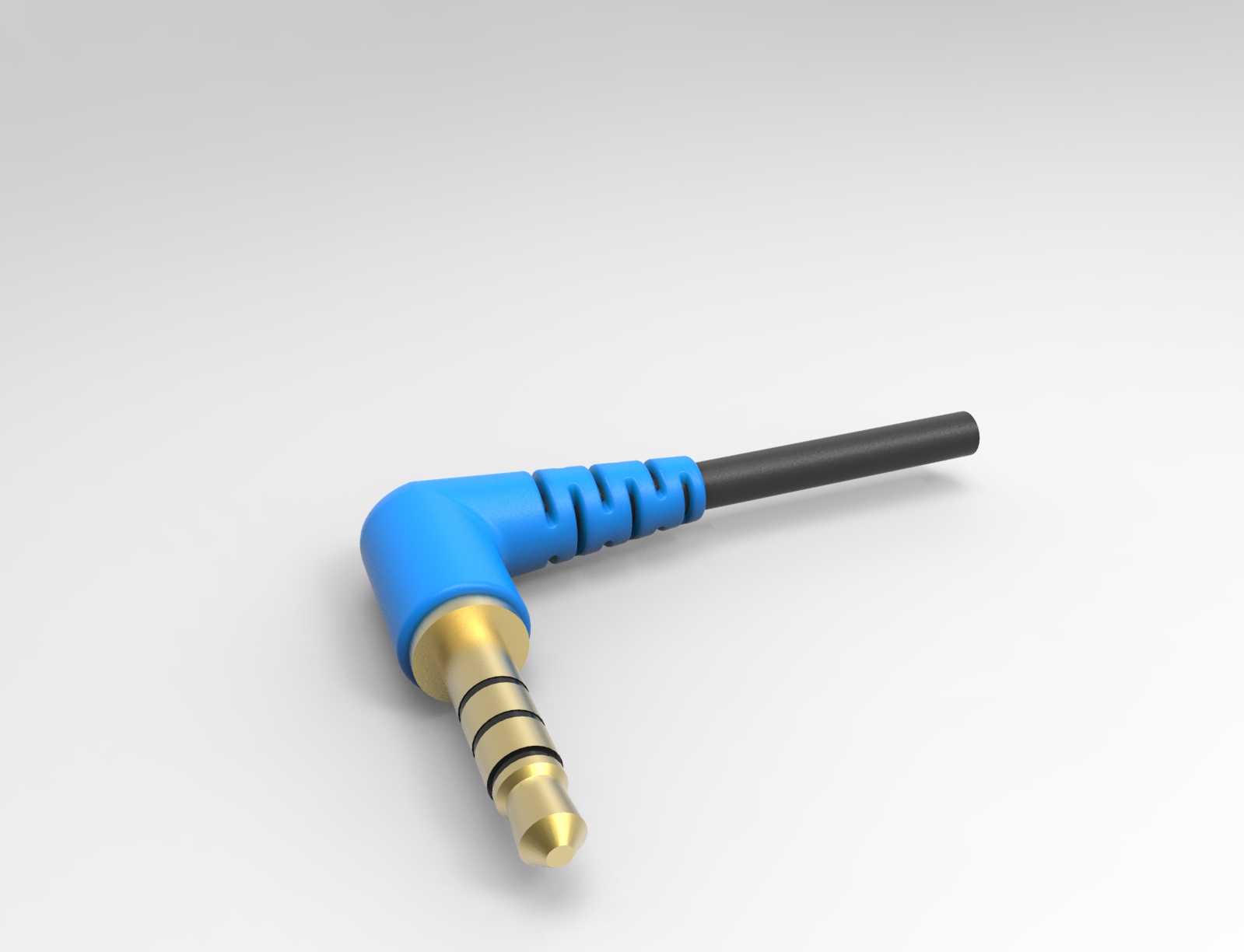

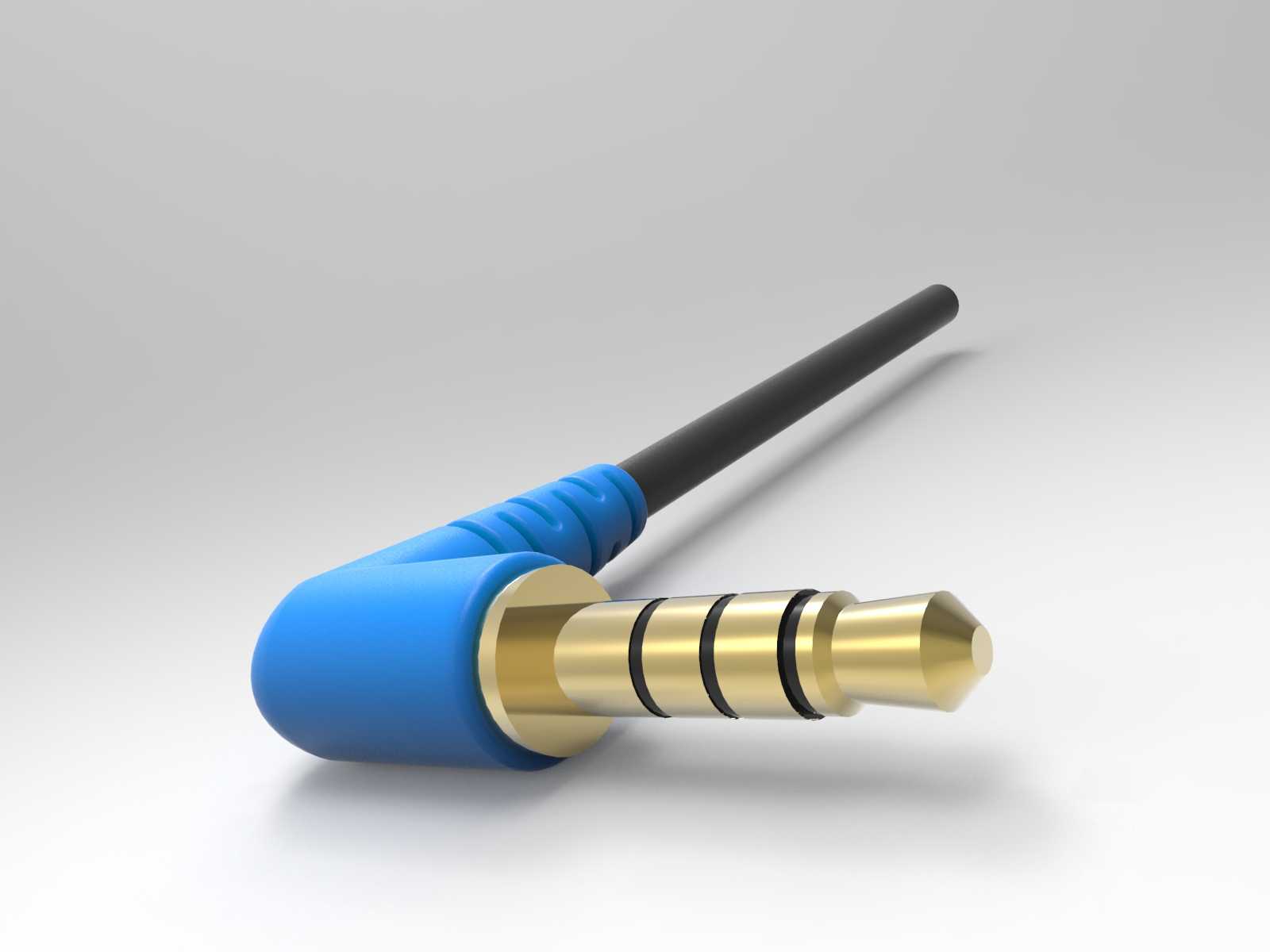

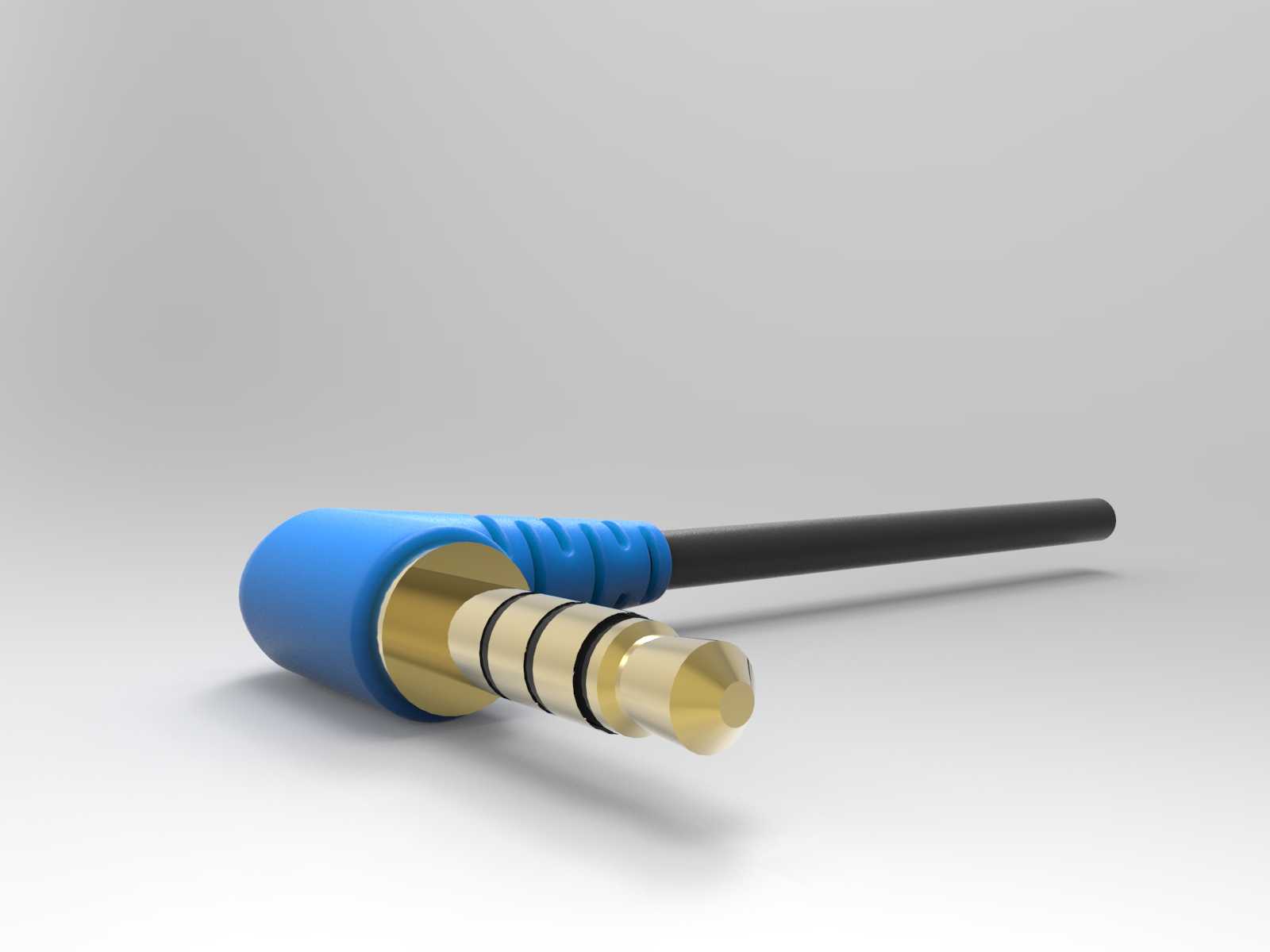

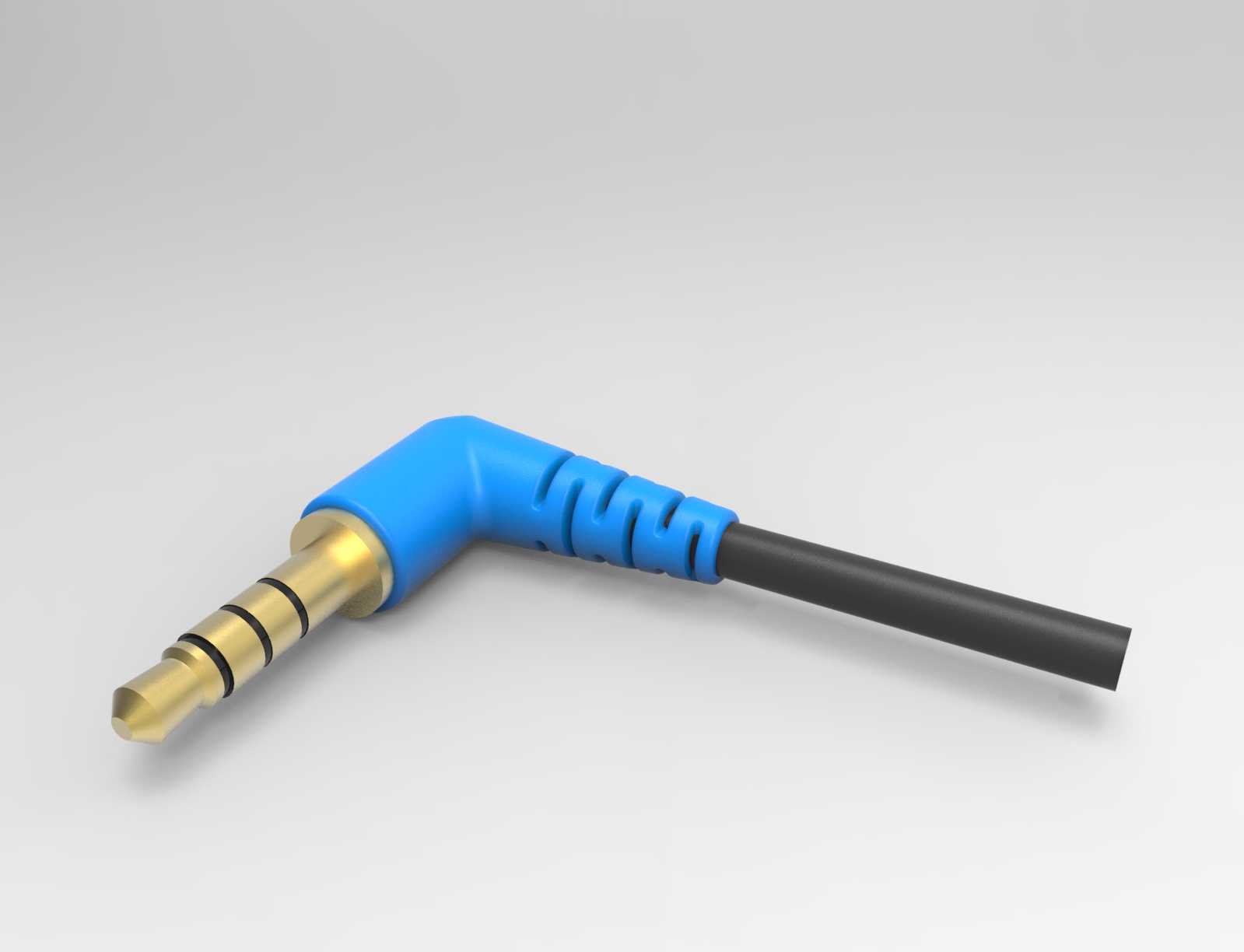

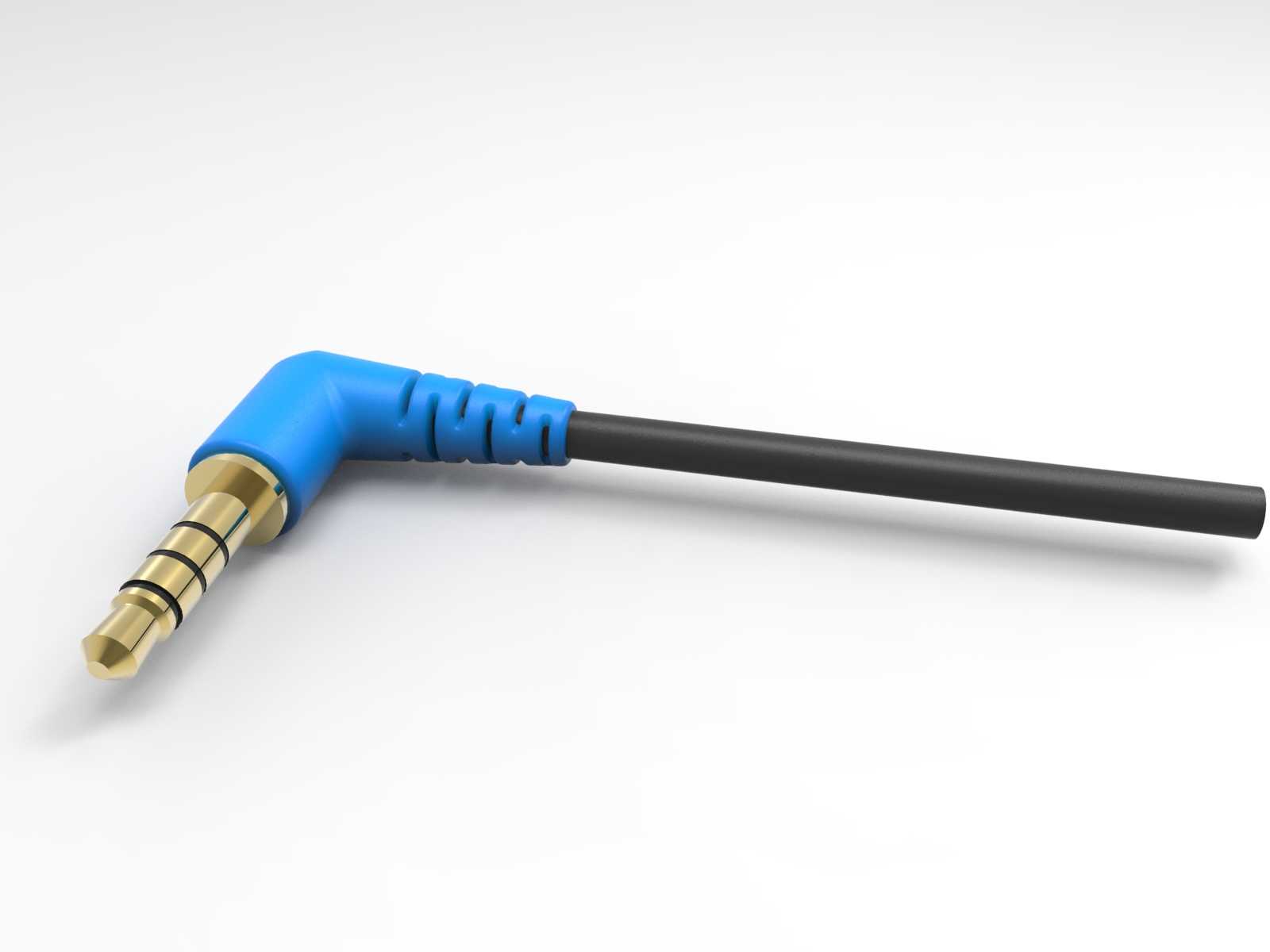

3.5mm直角L型音频公接头结构设计

这款3.5mm直角L型音频公接头，是消费电子音频连接场景中应用极为广泛的接插部件，主要适配各类音频信号传输需求，常见于手机、便携播放器、电脑、车载音响、专业音频设备等终端的有线音频连接场景，尤其适合设备安装空间局促、线材需要沿设备外壳平行排布的使用环境，能够避免传统直头插头线材弯折角度过大导致的线芯断裂、接头松脱等问题，大幅提升线材在狭窄空间内的布设合理性。

从功能特性来看，该接头采用标准三段式/四段式触点结构设计，可兼容TRS、TRRS等不同定义的音频传输需求，既能够实现双声道立体声信号传输，也可支持带麦克风功能的四段式音频信号传输，触点表面采用镀金工艺处理，有效降低接触阻抗，减少信号传输过程中的损耗与杂音干扰，提升音频传输的稳定性与保真度。接头尾部的L型直角弯折结构，将出线方向与插头轴向形成90度转向，当插头插入设备接口后，线材可顺着设备表面延伸，不会向外突出占用额外空间，也能避免外力拉扯时直接作用于接口焊点，有效保护设备母座与接头本身的连接结构。

设计层面，该接头充分考虑了实际使用中的人机交互与耐用性需求，接头外壳采用防滑纹理设计，插拔时可提供足够的摩擦力，方便用户施力；尾部的线材衔接处做了加长的应力消除结构，采用柔性材质包裹，可承受多次弯折而不出现线材外皮破损、内部线芯断裂的问题，延长产品使用寿命。外形尺寸上，该接头整体长度控制在常规3.5mm插头的合理范围内，直角弯折处的圆角过渡处理，既保证了结构强度，也避免了尖锐棱角可能造成的刮擦问题，安装时无需额外预留直头插头所需的纵向出线空间，适配各类紧凑结构的设备外壳开孔与内部布局，在机箱内部走线、PCB板载音频接口外接、便携设备随身使用等场景下都能完美适配，不会与周边其他接口、结构件产生干涉。

在结构细节上，接头内部的绝缘隔层采用耐高温工程塑料材质，可承受焊接加工时的高温，避免生产组装过程中出现绝缘层融化、触点短路的问题；金属外壳部分具备良好的屏蔽性能，可减少外界电磁信号对音频传输的干扰，进一步保障音质纯净度。不同配置的接头可分别适配单声道、双声道、带麦音频等不同功能需求，覆盖绝大多数民用音频连接场景，是音频配件领域通用性极强的基础连接部件。
