本田GX25四冲程小型发动机三维模型

本模型为本田GX25四冲程小型通用发动机的高精度三维建模成果，完整还原了这款适配园林养护设备的动力核心结构。建模阶段以真机测绘尺寸为基准，在SolidWorks软件中采用自底向上的装配建模流程：首先完成曲轴、活塞、连杆等核心运动部件的零件建模，通过方程式约束活塞行程、缸径等核心参数，确保压缩比、排量参数与真机GX25的25cc排量规格完全匹配；随后依次完成缸体、缸盖、化油器、点火模块、油箱、启动拉盘等外围部件的建模，所有零件间的装配间隙、连接孔位、卡扣结构均按照实物装配关系添加配合约束，可实现曲轴转动带动活塞往复运动的运动仿真演示。

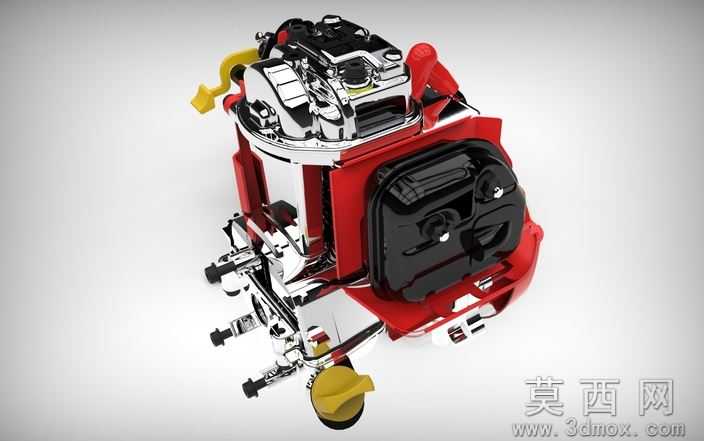

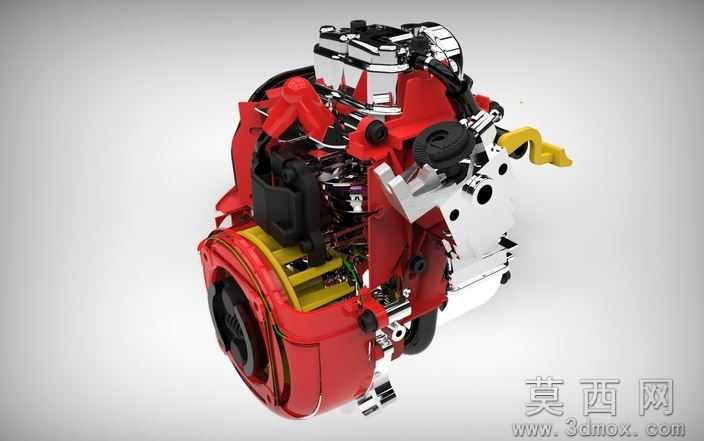

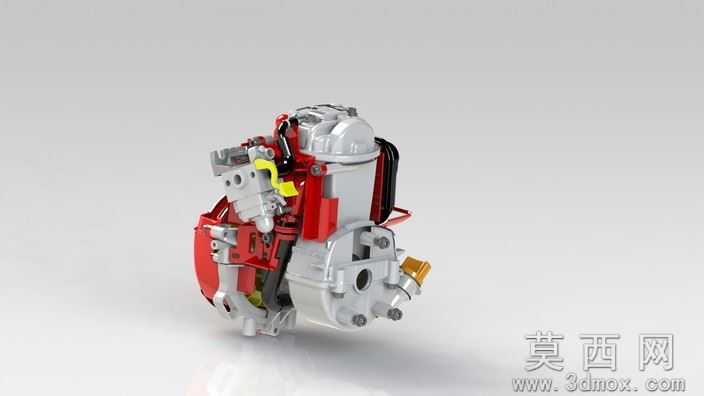

渲染与材质设置阶段，针对不同部件的真实材质做了精细化区分：缸体散热鳍片、曲轴箱等铝合金部件采用磨砂金属材质，还原压铸铝件的哑光金属质感；油箱、导风罩等塑料部件采用耐候工程塑料材质，添加轻微的颗粒质感模拟真机使用的耐磨塑料表面；高压包接线、燃油管路采用橡胶材质，还原软管的柔韧质感；启动拉绳、标识贴纸等细节也做了对应材质贴图，整体渲染效果贴近真机实物外观。

结构原理上，模型完整呈现了这款单缸风冷四冲程发动机的工作结构：包含OHV配气机构、浮子式化油器供油系统、晶体管点火系统、手拉反冲启动机构，可清晰展示进气、压缩、做功、排气四个冲程的部件联动关系，缸体上的散热鳍片、机油润滑通道、空滤连接位等细节均无遗漏，准确还原了GX25发动机轻量化、低震动、易启动的结构特点。

软件兼容方面，模型原生为SolidWorks格式，可直接在SolidWorks2018及以上版本中打开编辑，支持导出STL通用3D打印格式，也可导出STEP、IGS等通用中间格式，适配UG、Pro/E、Catia等主流三维设计软件打开查看，不会出现零件缺失、配合错乱的问题。

研发与教学应用场景上，该模型可作为小型通用内燃机研发的参考原型，帮助设计人员理解小型四冲程发动机的布局设计思路，也可作为园林机械动力匹配设计的参考模型；在职业院校、技工院校的机械专业教学中，可用于内燃机结构课程的可视化教学，替代部分实物拆解教学环节，帮助学生快速理解四冲程发动机的工作原理与结构组成，也可作为SolidWorks装配建模、运动仿真的教学实训案例。
