单级圆柱齿轮工业减速机三维结构设计

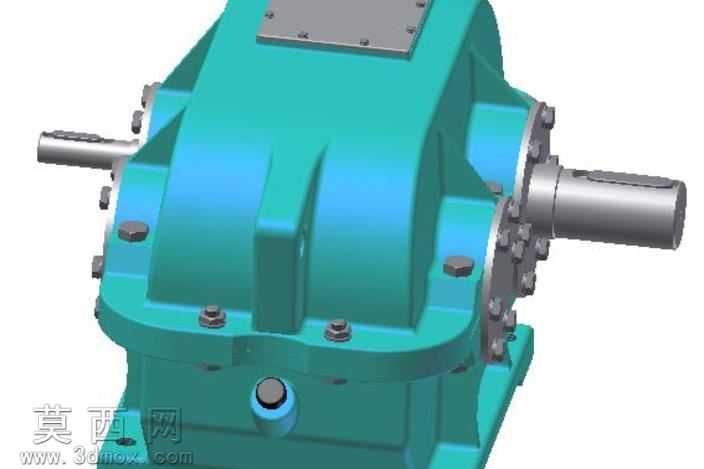

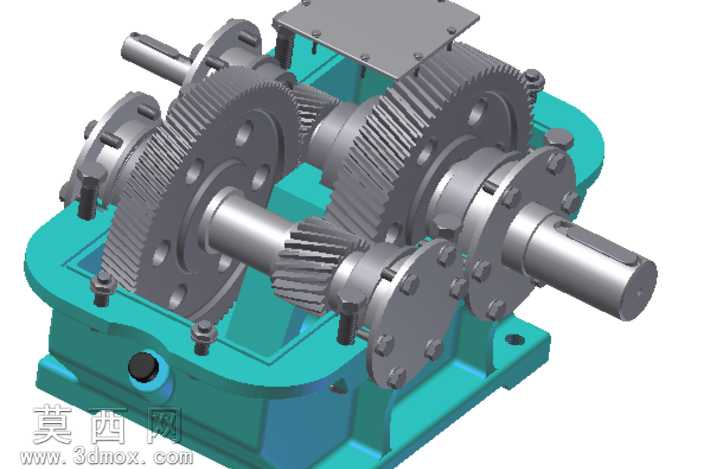

本作品为工业用单级圆柱齿轮减速机的三维参数化建模成果，建模过程严格遵循机械设计规范，以实际工业应用中的传动需求为核心设计依据，围绕功率11kW、输入转速1420r/min、传动比12.5的技术参数展开全结构搭建。建模阶段首先完成核心传动部件的参数化绘制：针对输入输出轴，精准还原轴段阶梯结构、键槽定位尺寸、轴肩过渡圆角以及轴承配合面的公差基准，确保轴类零件的装配定位逻辑完全符合机械装配要求；针对传动齿轮副，按照渐开线圆柱齿轮的齿廓生成逻辑完成齿形建模，还原齿面啮合参数、轮毂连接结构以及轮齿的修形细节，保证齿轮传动的啮合关系准确无干涉。箱体作为减速机的承载主体，建模时采用分体式铸造箱体的结构逻辑，还原箱壁的加强筋结构、轴承座的安装凸台、上下箱体的连接螺栓孔定位、观察盖板的安装平面以及油位检测、油塞安装的接口结构，同时对箱体的铸造圆角、拔模斜度等工艺细节做了完整还原，兼顾结构强度与实际加工工艺要求。附属零部件的建模同样遵循工业实际标准：包括端盖的密封槽结构、连接螺栓的标准件参数、透气塞、油标尺等附件的安装接口，所有零部件的装配约束完全按照实际装配关系设置，通过同轴、贴合、对齐等约束完成整机装配，经全局干涉检查确认各部件无运动干涉，可直观演示输入轴到输出轴的减速传动过程。渲染阶段采用工业产品可视化标准，为箱体赋予青绿色铸造漆材质，还原漆面的哑光质感与细微颗粒纹理；为传动轴、齿轮、螺栓等金属部件赋予不同粗糙度的金属材质，区分加工面的光亮金属质感与非加工面的粗糙金属质感；为密封件、观察盖板等部件赋予对应工程塑料、橡胶材质，通过光影调整突出各部件的结构轮廓与装配层次，清晰展现减速机的内外结构布局。整个设计过程以传动可靠性、结构合理性、工艺可行性为核心思路，既保证了传动参数满足给定的功率、转速、传动比要求，也还原了工业减速机的真实结构细节，可用于机械原理教学演示、减速机结构认知学习以及相关产品设计的参考依据。
