四孔公制系列带座轴承法兰安装组件

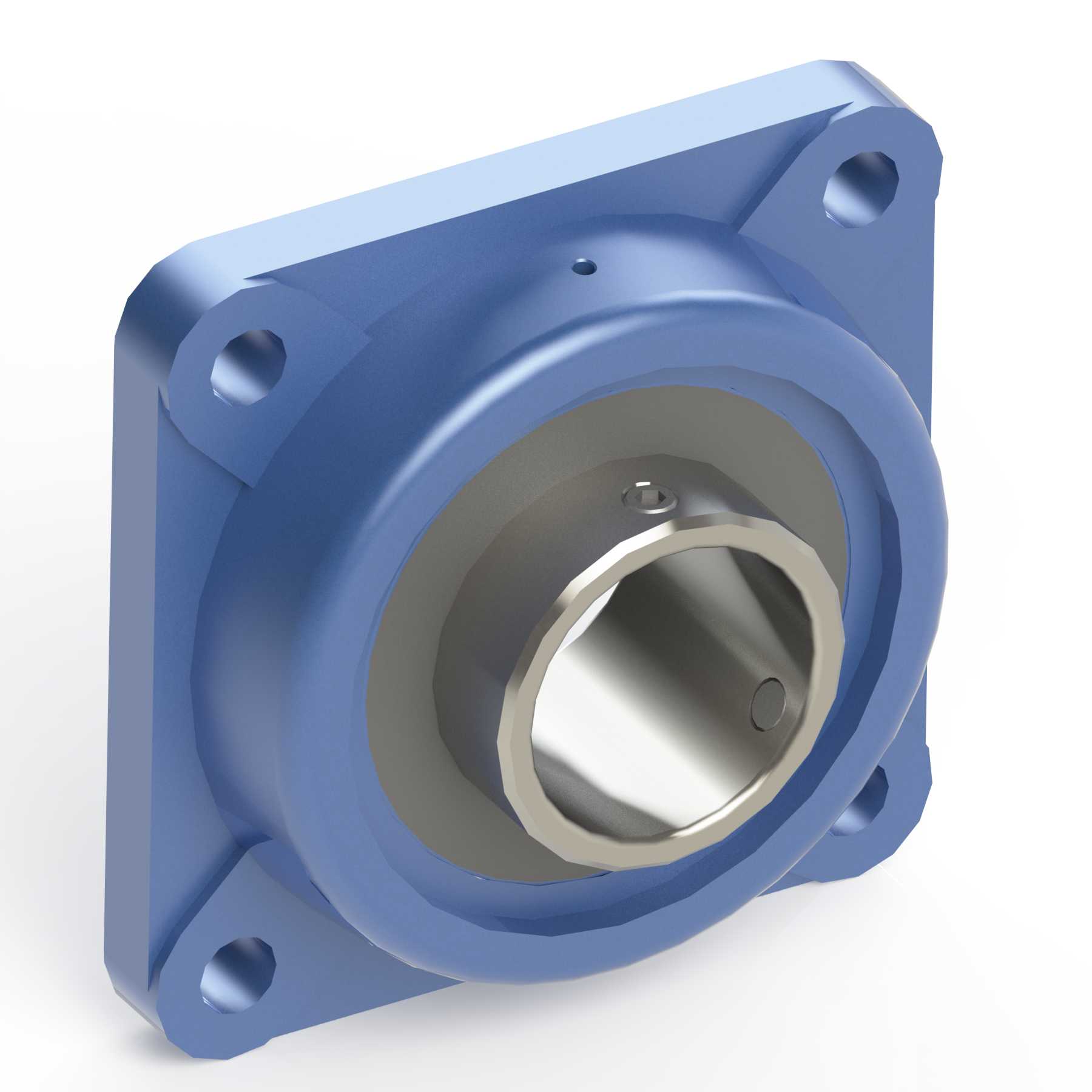

这套带法兰的轴承安装组件，主要面向轻工输送、小型自动化生产线、食品包装机械以及农用小型设备的传动轴支撑场景，用来给旋转轴提供稳定的径向与轴向定位，同时简化设备侧装、壁挂式安装的工序，不需要额外加工复杂的安装基座，直接通过法兰面的固定孔就能完成组件锁附。整套组件覆盖了从FL201到FL214的公制尺寸规格，适配不同直径的传动轴与载荷需求，每个规格都配套对应型号的外球面球轴承，轴承自带的调心结构可以补偿轴与安装面之间的小角度偏差，降低安装时的同轴度要求，减少设备运行过程中因为轴挠曲、安装误差带来的轴承额外磨损。设计上采用方形四孔法兰结构，法兰端面平整，安装孔位均匀分布在轴承腔体四周，受力分布均匀，既可以贴合设备的立式安装面，也能适配卧式机架的侧壁固定，安装边界清晰，不同规格的法兰边长、轴承中心高度、安装孔间距都做了标准化匹配，用户选型时只需要对应轴径就能直接选用，不需要额外调整安装位的尺寸。轴承腔体与轴承外圈采用过渡配合，既保证轴承运转时不会出现外圈打滑，也方便后期维护时的轴承更换，法兰本体采用一体成型结构，整体刚性充足，能够承受常规传动场景下的径向载荷与一定的轴向冲击力，腔体边缘做了倒角处理，避免安装时刮伤操作人员或者轴承表面。在实际应用中，这类法兰型轴承座常被用在皮带输送机的辊筒两端、小型风机的转轴支撑、包装设备的送料辊定位、农用机具的传动轮安装位置，相比传统的分体式轴承座，它的集成度更高，安装步骤更少，不需要额外搭配轴承座端盖、密封垫片等配件，自身的结构就能对轴承起到基础的防护作用，阻挡运行环境中的粉尘、碎屑进入轴承滚道，延长轴承的使用寿命。整套系列的尺寸梯度设计合理，从小载荷的轻量传动到中等载荷的动力传输都能覆盖，法兰的厚度根据对应规格的载荷等级做了差异化调整，小规格法兰厚度较薄，节省安装空间，大规格法兰适当增加厚度，提升整体结构强度，安装孔的孔径也随规格增大同步调整，匹配对应强度的固定螺栓，保证安装后的连接可靠性。
