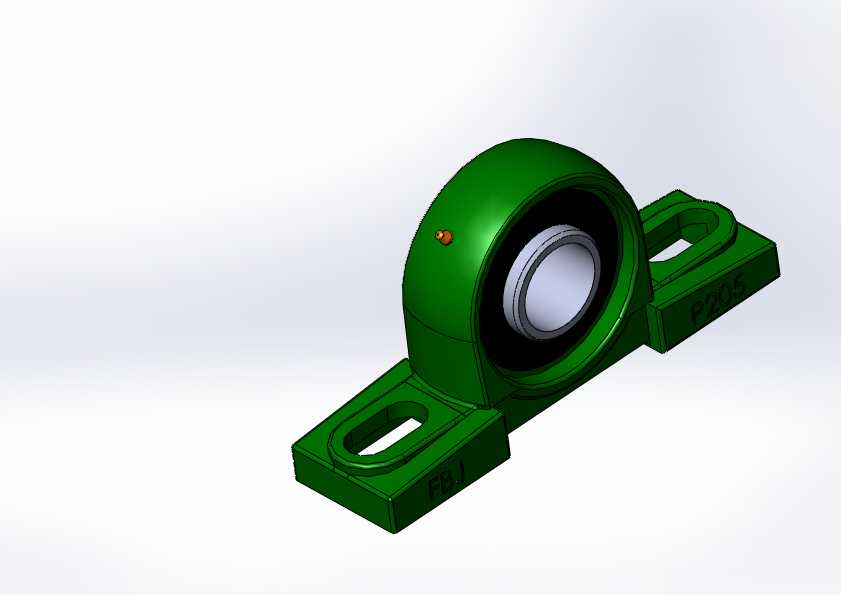

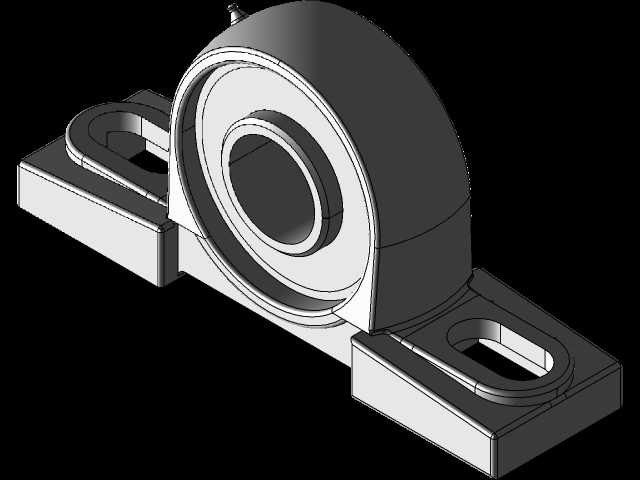

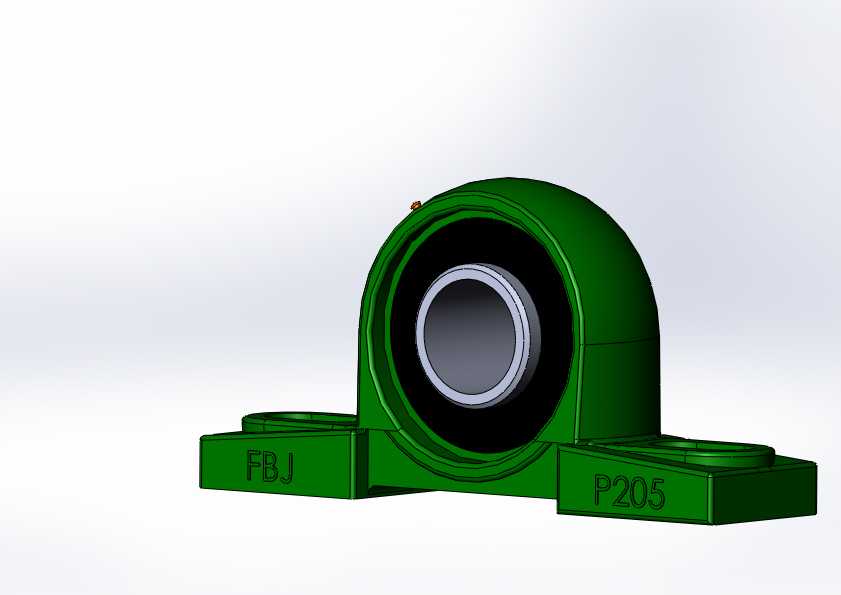

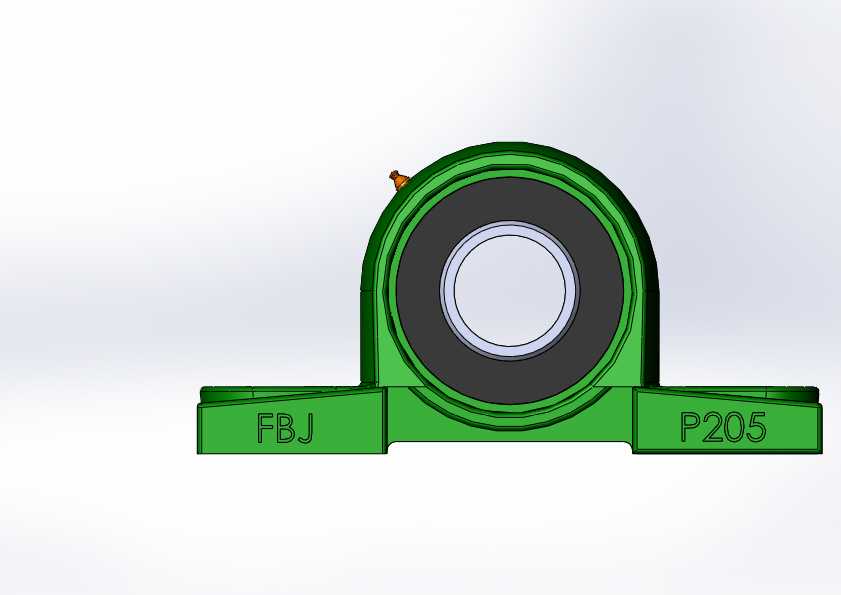

UCP205型带座外球面立式轴承结构

这款UCP205型带座外球面轴承，是轻载传动场景中应用极为广泛的支撑部件，常见于食品输送线、小型农机传动辊、轻工包装设备、纺织机械的从动辊支撑工位，也可用于小型风机、木工机械的转轴定位场景，能够在多粉尘、轻度潮湿的常规工况下稳定完成转轴的径向承载与旋转支撑作业。该部件采用轴承与铸钢座体一体化集成的结构设计，省去了传统分体轴承安装时的同轴度找正环节，现场安装时仅需通过座体底座的两个长圆形安装孔，配合螺栓即可快速完成固定，对安装面的加工精度要求远低于普通分体式深沟球轴承组件，非常适合设备现场的快速装配与后期维护更换。座体采用立式枕形结构，整体为一体铸造成型后做表面防锈涂覆处理，底座的两个安装支脚做了加厚加强设计，能够在承受径向载荷时分散应力，避免座体受载开裂；座体的轴承容纳腔与外球面轴承的外圈球面做适配设计，允许轴承内圈在安装时存在小角度的偏摆，自动补偿转轴加工或安装带来的同轴度误差，避免转轴因别劲出现的早期磨损、发热抱死问题。轴承部分采用密封式外球面结构，两侧自带接触式橡胶密封圈，能够阻挡外界粉尘、碎屑、少量飞溅水汽进入轴承内部滚道，出厂时预填了长效润滑脂，常规工况下无需频繁加注润滑脂即可长时间运行，大幅降低设备日常维护的工作量。从安装边界来看，该型号轴承适配25mm直径的光轴，内圈通过顶丝与转轴实现锁紧固定，无需额外加工轴肩定位；底座两个安装孔的中心距符合行业通用安装尺寸，能够直接替换同型号的其他品牌带座轴承，无需对设备安装面做二次改孔加工；座体总高度、轴承中心高均遵循通用传动件的尺寸规范，可直接匹配常规直径的传动辊筒、皮带线主动/从动辊的安装高度要求，适配性极强。在实际使用中，该款带座轴承主要承受转轴传递的径向载荷，可承受极少量的轴向窜动力，适用于转速不超过3000rpm的中低速传动场景，其紧凑的立式结构占用安装空间小，在各类中小型自动化输送设备、民用轻工机械的传动系统中，是性价比极高的转轴支撑选择，能够有效降低设备的装配难度，提升传动系统的运行稳定性，减少因安装对中不良导致的轴承早期失效问题。
