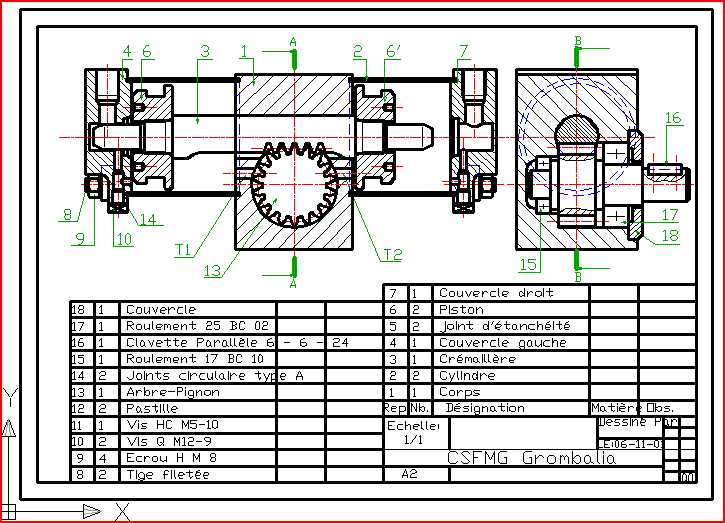

齿轮齿条式旋转致动器机械结构设计

这款齿轮齿条式旋转致动器是工业传动领域常用的执行类部件，主要应用在自动化生产线工位切换、工装夹具角度调整、小型阀门启闭控制、物流分拣设备摆角驱动等场景中，能够将直线动力输入稳定转换为定角度旋转输出，适配气动、液压等多种动力输入形式，在轻工包装、电子组装、汽车零部件加工等领域都有广泛的使用空间。

该产品核心功能是通过齿轮齿条的啮合传动，实现动力形式的转换与扭矩的平稳传递，相比纯齿轮组传动的旋转执行元件，它的结构集成度更高，传动间隙可控，能够在有限的安装空间内实现更大的输出扭矩，同时具备良好的负载保持能力，在动力切断后也能维持当前的角度位置，不会出现负载倒转的问题。整套结构采用对称式布局设计，左右端盖配合密封件形成封闭的腔体结构，既可以容纳润滑介质降低传动部件的磨损，也能阻挡外界粉尘、切削液等杂质进入传动区域，提升部件在复杂工业环境下的使用寿命。

设计过程中优先考虑了传动副的啮合精度，齿轮与齿条的参数做了匹配优化，保证传动过程中无卡滞、回程差控制在极小范围内；支撑部位选用标准滚动轴承作为旋转支撑，既降低了轴系转动的摩擦阻力，也能承受一定的径向与轴向负载，适配不同方向的安装受力需求。整体外形采用规整的长方体主体搭配两侧伸出轴的结构，安装边界清晰，主体上预留的安装孔位可以直接与设备机架做螺栓固定，输入与输出端的轴伸尺寸符合通用传动接口标准，不需要额外做转接件就能与外部负载、动力源完成对接，安装维护的便捷性较高。整套结构的零件拆分合理，易损件都采用标准件选型，后期维护更换成本较低，适合批量配套在各类工业自动化设备中使用。
