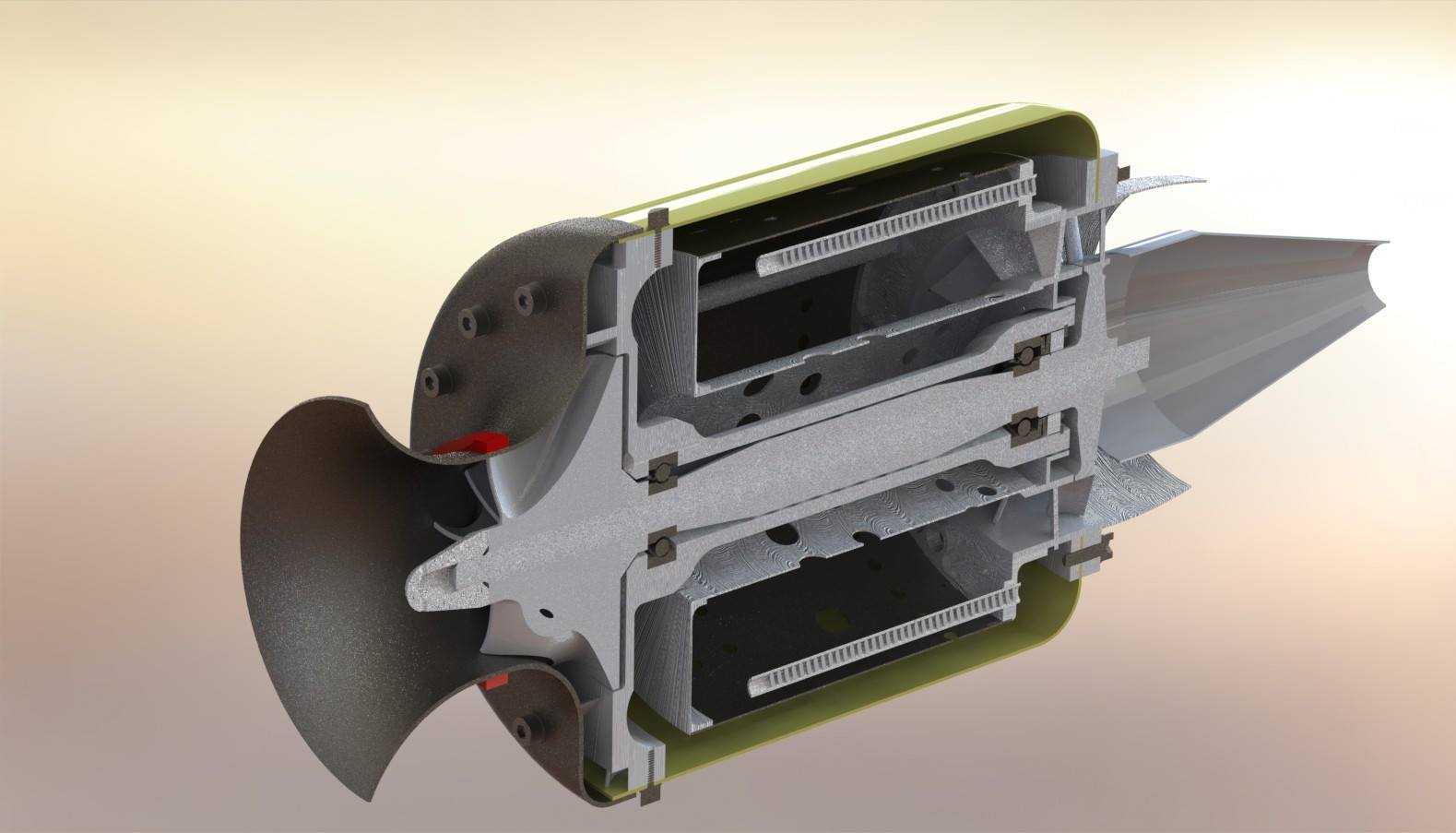

喷气式水轮机内部结构剖视设计

这款喷气式水轮机的剖视设计，完整呈现了流体动力转换核心部件的布局逻辑，主要面向小型水力发电、特种船舶推进、工业流体余压回收等应用场景，可在低水头、大流量的流体环境下实现动能到机械能的高效转换。从实际用途来看，该设备既可以作为分布式小型水电站点的核心动力单元，为偏远区域提供稳定电力输出，也可适配特种水下航行器的推进系统，依托水流喷射的反作用力实现高机动性航行，还能接入工业循环水系统，回收管网中富余的流体压力能，降低整体能耗。在功能特性上，该设计采用了轴流式叶轮与多级导流结构组合的方案，前端的弧形进水喇叭口可以最大程度降低流体进入时的紊流损失，叶轮段的曲面叶片经过流体力学优化，能够将流体的轴向动能充分传递到主轴，中段的整流格栅可以梳理叶轮做功后的紊乱水流，减少尾流的能量耗散，尾部的渐缩喷口则可以将剩余流体压力转化为喷射动能，进一步提升整体能量转换效率。从设计思路层面，这款结构采用了模块化的分层设计理念，外壳体与内部导流部件、叶轮组件、支撑结构都采用了可拆分的连接方式，既方便生产阶段的铸造与机加工，也便于后期运维时的部件检修更换；内部的支撑筋板在保证结构强度的前提下做了镂空处理，尽可能减少对流体通道的阻挡，同时各转动部件的支撑位都预留了标准轴承安装位，可适配不同规格的密封轴承，满足不同水压环境下的密封要求。在外形尺寸与安装边界上，该结构整体为回转体构型，最大外径处于中段壳体位置，轴向总长度与最大外径的比例约为2.2:1，安装时可通过前端法兰与外部管道或舱体连接，尾部喷口无需额外连接管路即可直接导出流体，整体安装占用空间紧凑，不需要额外设置复杂的支撑基座，既可以水平卧式安装，也可以根据流体管道走向调整为倾斜安装，适配不同场景的安装空间限制。
