压缩机用拉环式安全泄压阀结构设计

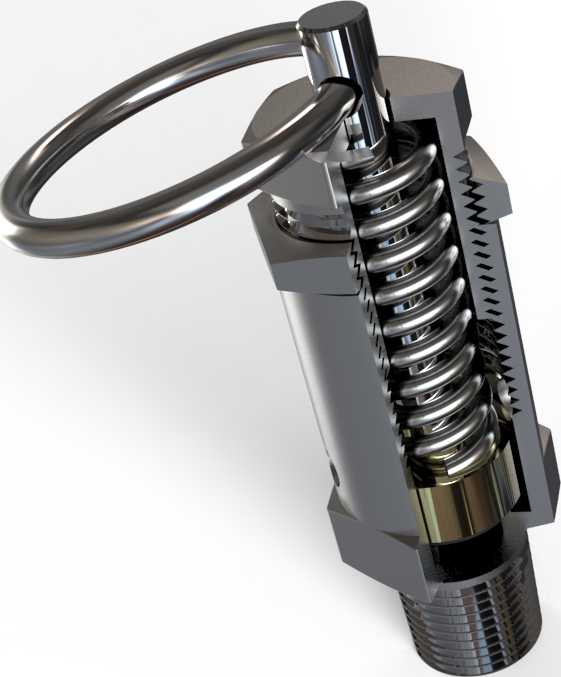

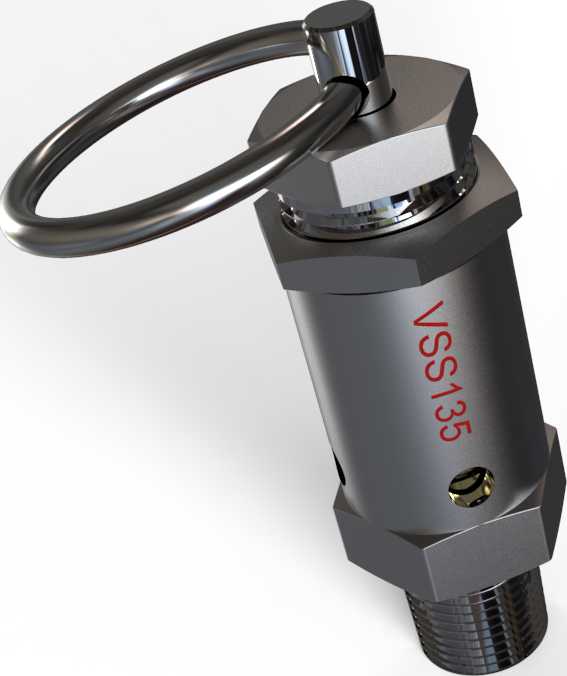

这款拉环式泄压阀主要配套135Lbs规格的空气压缩机使用，是压缩空气系统中不可或缺的超压保护元件，安装在压缩机储气罐、排气总管等压力容腔的预设接口上，当系统内部压力超过安全阈值时，阀门会自动开启泄放多余压力，待压力回落至额定工作区间后自动复位密封，避免压力持续升高引发罐体爆裂、管路破损等安全事故，在小型工业空压机、车载充气泵、固定式压缩空气站等场景中都有广泛适配。从结构设计来看，该阀采用直动式弹簧加载原理，核心部件包含顶部的手动拉环、阀杆、圆柱螺旋压缩弹簧、带外螺纹的阀体基座以及密封端盖，拉环铰接在阀杆顶端，日常运维时可手动提拉拉环强制开启阀门，完成定期的启闭性能校验、排放容腔内积聚的冷凝水等操作，无需拆解管路即可完成日常维护。阀体下部的外螺纹结构为标准管螺纹规格，可直接拧入对应规格的储气罐安装孔内，安装边界紧凑，整体轴向长度适配小型空压机的紧凑安装空间，径向尺寸不超出常规安装位的预留间隙，不会和周边的管路、支架产生干涉。设计过程中重点考量了密封可靠性与动作灵敏度的平衡，弹簧的刚度经过精准匹配，既保证正常工作压力下阀瓣和阀座之间的密封比压足够，不会出现漏气泄压的情况，又能在超压时及时响应开启，避免压力超调量过大；阀杆和阀体之间采用间隙配合加导向结构，保证阀瓣升降过程中不会出现卡滞、偏斜的问题，长期反复启闭也能保持稳定的动作精度。阀体外壳采用六角形的夹持结构，安装时可以用标准扳手直接拧动，无需额外设计专用工装，现场安装维护十分便捷，内部流道经过平滑过渡处理，泄压时气流阻力小，能够快速泄放超压介质，有效缩短压力回落的响应时间，全方位保障压缩空气系统的运行安全。
