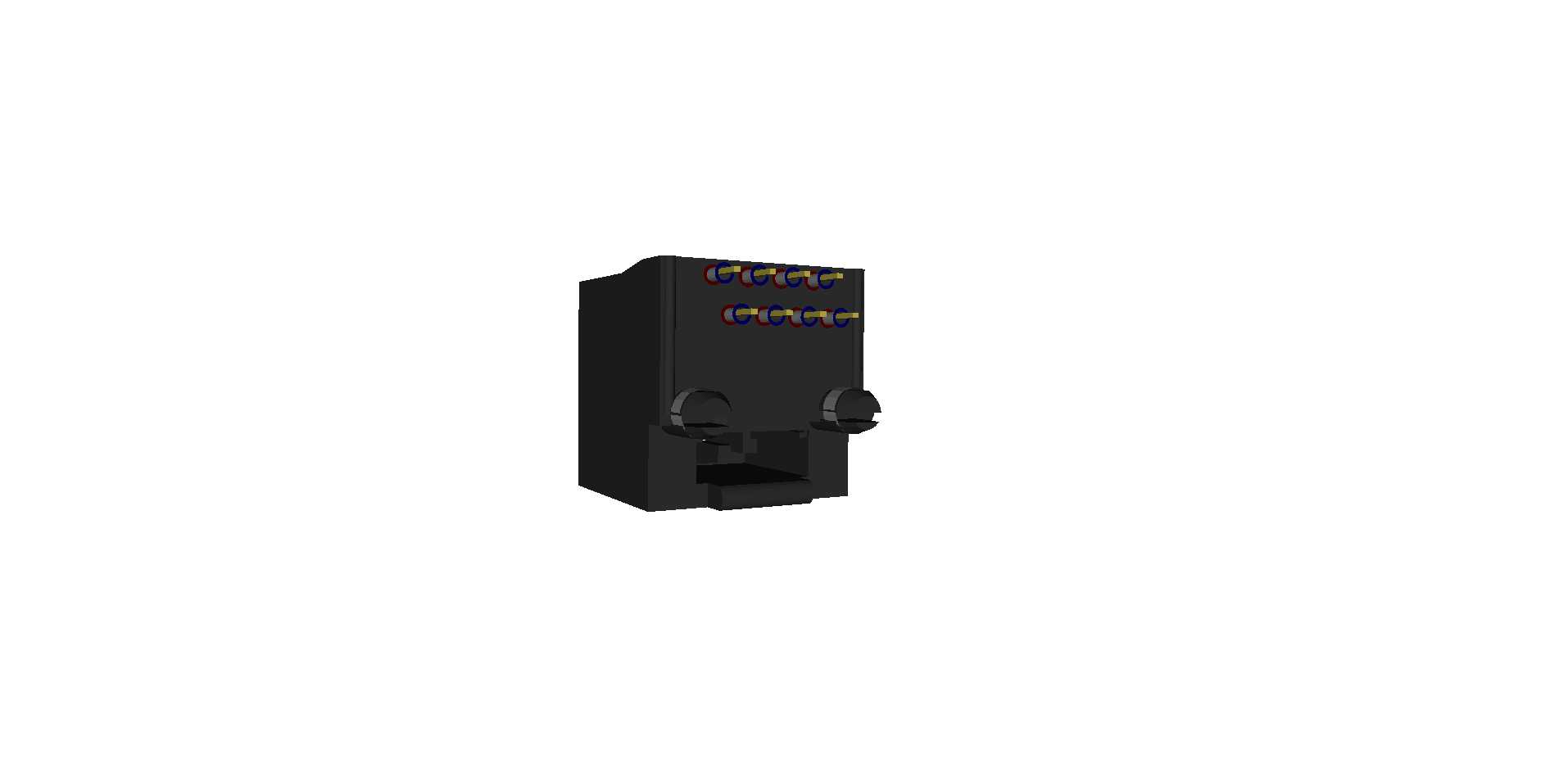

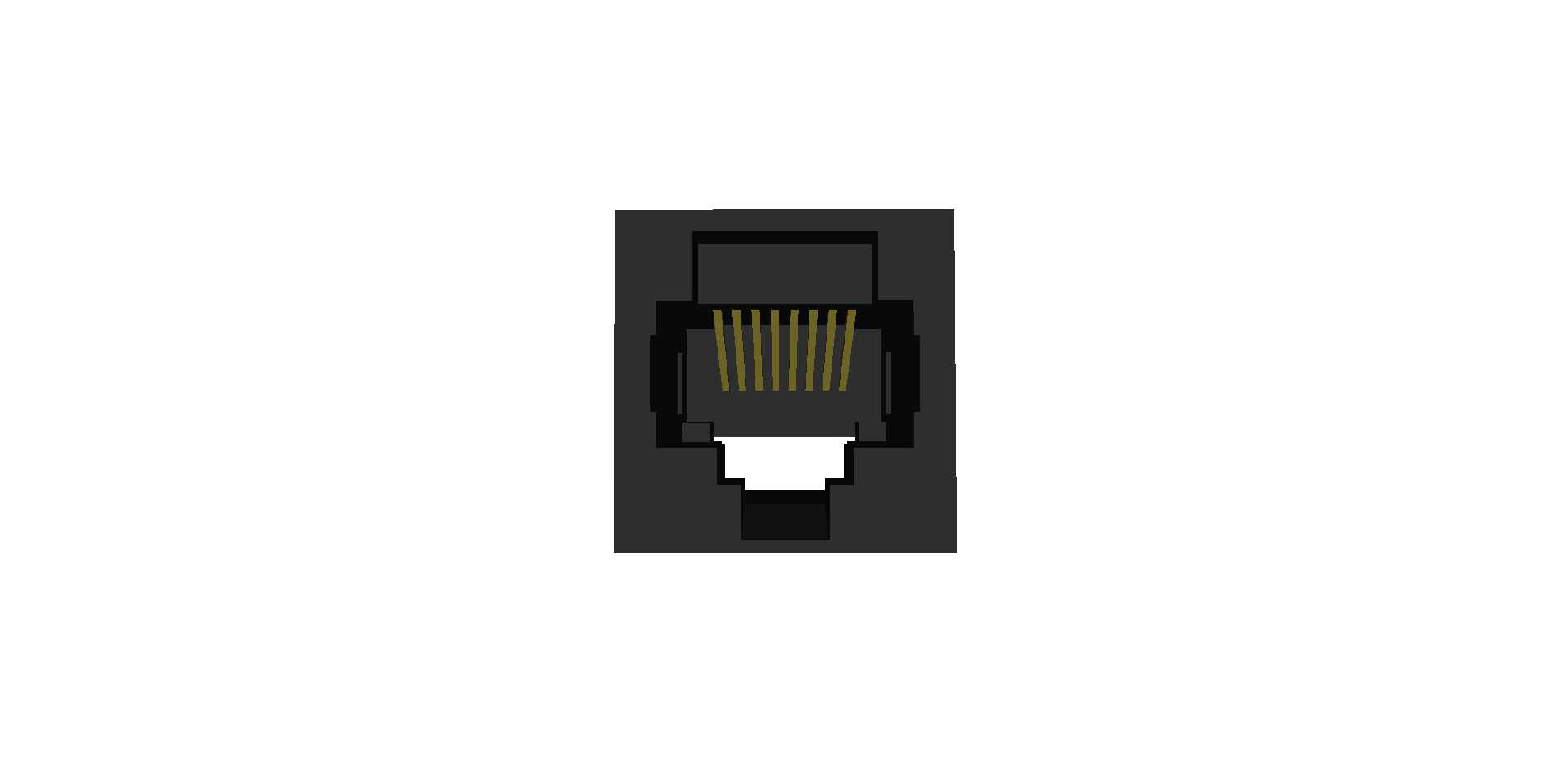

垂直非屏蔽RJ45以太网接口连接器

这款垂直非屏蔽RJ45连接器是以太网有线连接场景中应用极为广泛的基础接插部件，主要承担网络设备间的物理链路连接与信号传输功能，常见于交换机、路由器、工业控制板卡、嵌入式设备、桌面终端等各类需要有线网络接入的硬件载体上，能够为百兆、千兆等不同速率的以太网传输提供稳定的物理连接支撑，在办公网络布线、工业自动化组网、智能家居设备互联、通信机房设备部署等场景中都承担着不可替代的连接作用。从功能特性来看，这款连接器采用垂直板载安装结构，插接口朝向与PCB板面呈垂直角度，能够适配内部空间紧凑、接口需要从设备壳体正面或顶面引出的硬件设计需求，非屏蔽结构的设计定位面向无强电磁干扰的常规使用环境，在满足常规网络信号传输性能要求的前提下，能够有效控制部件成本与安装占用空间，适配民用、商用及普通工业场景的组网需求。连接器内部集成8路接触弹片，对应RJ45标准定义的8芯接线规则，弹片采用高弹性导电材质加工，表面做耐磨抗氧化处理，能够保证水晶头插入后每一路触点都具备稳定可靠的接触压力，降低长期使用过程中接触不良、信号衰减等问题的出现概率，接口处设置有标准的卡扣限位结构，水晶头插入后可通过自身卡扣与连接器锁止，避免设备运行过程中受外力拉扯导致网线脱落，保障网络连接的持续性。从设计思路层面，这款连接器的结构完全遵循RJ45标准接口的机械尺寸规范，能够完美适配通用RJ45水晶头的插拔需求，垂直安装的结构设计充分考虑了PCB板上的布局空间优化，焊接引脚采用标准间距排布，能够适配常规波峰焊、回流焊等自动化焊接工艺，便于批量生产过程中的快速装配，外壳采用高强度绝缘工程材质注塑成型，具备良好的绝缘性能与结构强度，能够为内部接触部件提供可靠的防护，同时适配设备壳体的开孔安装要求。在安装边界与外形尺寸方面，这款连接器的整体外形方正紧凑，垂直安装状态下突出PCB板面的高度经过优化设计，不会占用过多的设备内部纵深空间，焊接引脚的排布位置与固定脚位置都经过标准化设计，在PCB设计阶段只需按照标准封装预留焊盘与安装位置即可，安装完成后接口端面与设备壳体表面的配合间隙均匀，不会出现接口凹陷或突出过多的问题，同时插拔过程中受力能够均匀传递到PCB板与壳体结构上，长期反复插拔也不会导致焊盘脱落或结构损坏，能够满足设备全生命周期内的使用需求。
