1218封装贴片式电阻器三维结构

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，贴片电阻是板上用量最大的无源基础元件之一，1218封装作为中功率贴片电阻的主流封装规格，广泛应用在电源回路限流、信号分压、阻抗匹配、浪涌吸收等各类电路场景中，其三维模型的精准度直接影响PCB Layout阶段的装配干涉检查、SMT产线钢网开孔设计、器件布局间距校验的准确性，是电子结构设计、EDA封装建库工作中高频使用的基础元件模型。

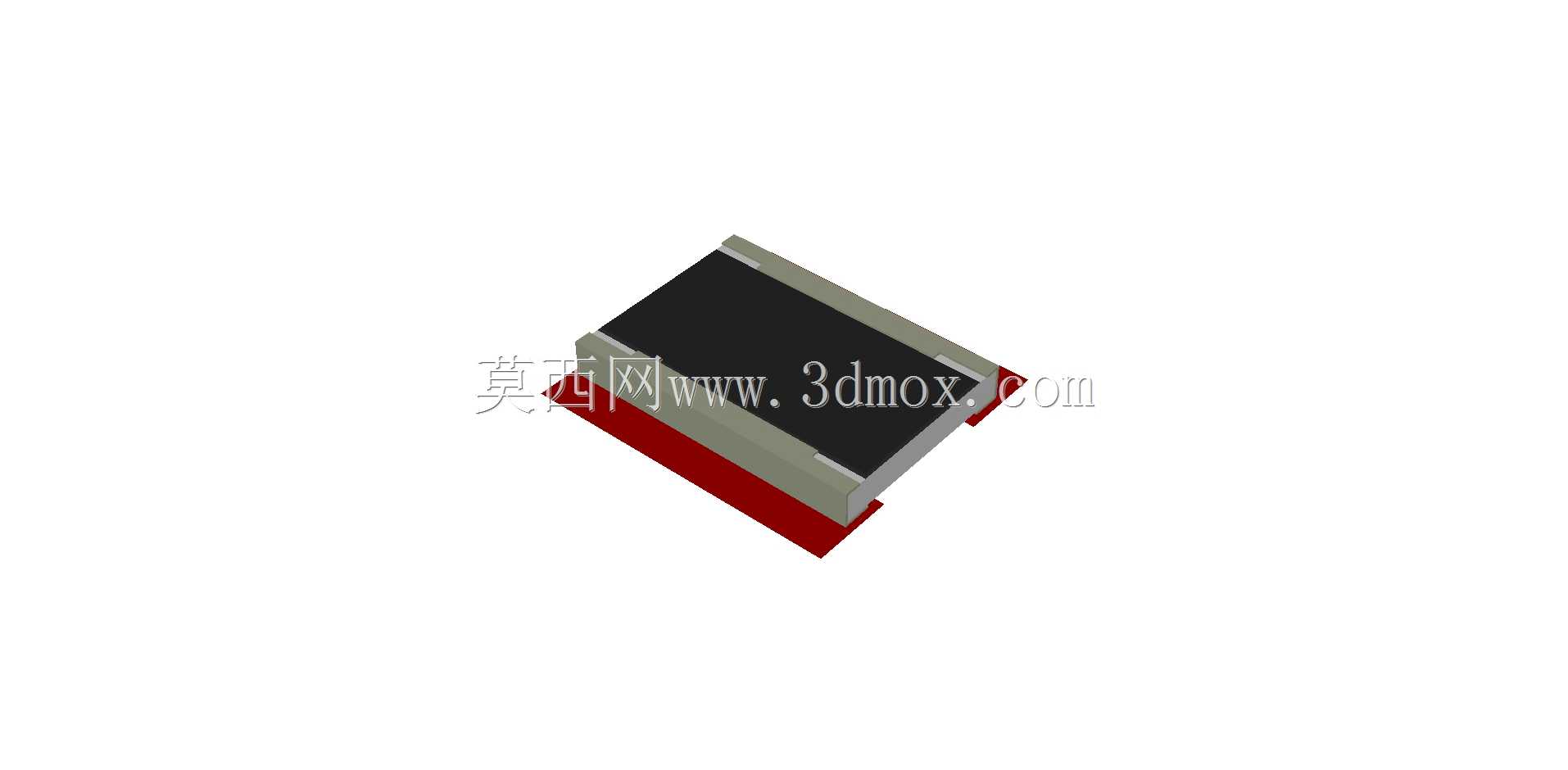

　　这款1218电阻的三维建模完全参照对应封装的实际量产外形尺寸搭建，还原了贴片电阻典型的层叠结构：底部为端电极焊接层，两侧是包裹陶瓷基体端头的金属端帽，中间主体为高铝陶瓷基体，表面覆盖黑色阻焊保护层，整体外形严格遵循1218封装的公制尺寸边界，长度、宽度、厚度方向的公差预留完全匹配行业通用的元器件安装间隙要求，可直接导入各类PCB设计软件、机械结构装配环境中，用于板卡堆叠时的空间避让校验，避免实际生产中出现元件与结构件、相邻器件的干涉问题。

　　从设计思路上，建模过程没有做过度的细节简化，也没有冗余的非必要特征：端电极的倒角、陶瓷基体与端帽的衔接台阶、表面保护层的边缘轮廓都按照实物的实际形态还原，既保证模型在三维装配、渲染出图时的真实感，也控制了模型的面数，不会给大场景板卡装配带来过重的运算负担。不同于很多简化封装模型只做方块示意，这款模型区分了不同结构部分的材质属性，在做产品渲染、装配动画制作时，可以直接赋予对应材质，快速呈现真实的元件视觉效果。

　　在实际工程应用中，这类贴片电阻模型的核心作用不止是可视化展示：在做产品的热仿真分析时，精准的外形尺寸可以帮助仿真工程师准确设置元件的发热区域、与PCB焊盘的接触面积，提升热仿真结果的参考价值；在做SMT产线的虚拟调试时，准确的元件外形可以校验吸嘴拾取位置、贴装高度的参数合理性，减少实际试产时的抛料、贴装偏移问题；对于刚接触PCB设计的新手工程师，精准的三维模型也能帮助其建立对封装尺寸的直观认知，避免在布局时出现封装与实物不匹配、焊接间隙不足的低级错误。

　　安装边界方面，这款模型严格按照1218封装的焊盘推荐尺寸预留了焊接重叠区域，模型底部与焊盘接触的端电极平面度符合实际元件的共面度要求，在装配环境中放置时，可以直接贴合PCB表面的焊盘位置，不需要额外调整位置偏移。模型的整体高度控制在对应封装的标准厚度范围内，在做板卡到外壳的距离校验时，可以准确判断元件是否会顶到外壳内壁、导热垫是否能完全接触元件表面，这些细节都是简化方块封装模型无法实现的工程价值。

　　不同于插件电阻需要预留引脚过孔空间，1218贴片电阻属于表面贴装器件，在布局时不需要在PCB上钻孔，全部焊接流程在板面完成，对应的三维模型也完整还原了这一安装特性，没有多余的引脚结构，完全匹配SMT回流焊的工艺特征。在做高密度板卡布局时，工程师可以直接调用该模型，快速排布电源回路的功率电阻位置，结合相邻的电容、芯片、连接器模型，同步完成电气布局与结构空间的校验，减少后期改板的次数，缩短产品研发的迭代周期。
