TSSOP50引脚细收缩小轮廓封装结构

　　在PCB设计与电子装联领域，TSSOP类薄型 shrink小轮廓封装是高密度板卡设计里的常用元器件封装形式，这款50引脚的细收缩小轮廓封装结构，主要面向多引脚数的中小规模集成电路应用场景，常见于接口转换芯片、存储扩展芯片、低速信号处理芯片的封装适配，在工业控制板卡、消费电子主板、车载辅助电路模块中都有广泛的装配需求。做这类封装的三维建模时，首先要明确引脚的共面度要求，实际生产中SMT贴装对引脚共面度的公差要求通常控制在0.1mm以内，建模时引脚的弯折弧度、焊端的平面度都要严格匹配实际封装的尺寸规范，否则后续导出的3D模型用于PCB装配干涉检查时，会出现引脚与焊盘对位偏差、壳体与周边元器件干涉的误判。从外形结构来看，

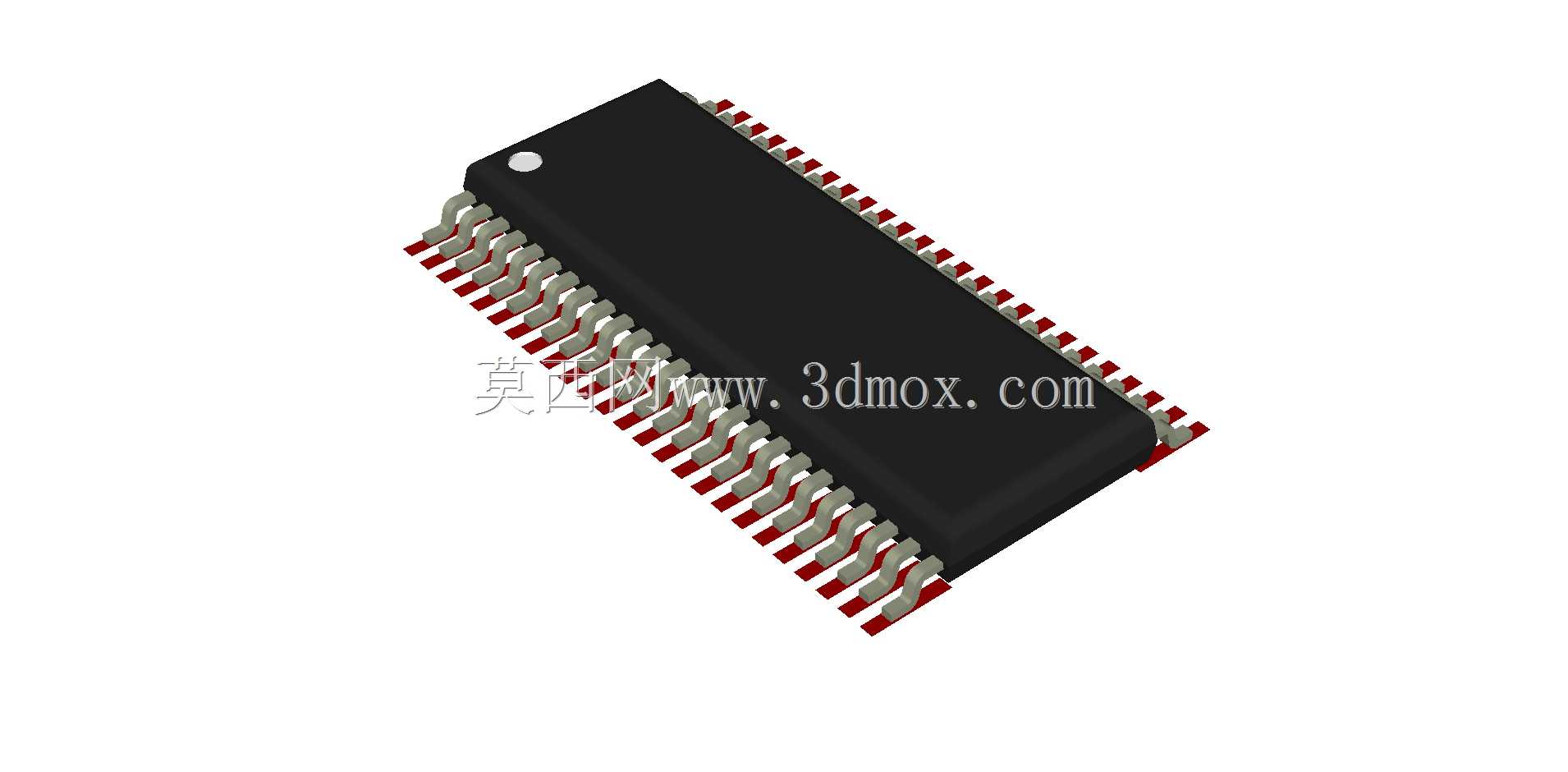

　　这款封装主体为黑色塑封壳体，壳体一端设置有圆形定位标记，用于装配时识别引脚起始序号，避免贴装时芯片方向反向导致的电路功能失效。两侧对称排布的50个引脚采用翼形弯折结构，这种结构的优势在于焊后检查方便，焊点的浸润状态可以通过外观直接观测，同时引脚的弹性形变量适中，能够抵消一部分PCB焊接过程中因热膨胀系数差异产生的应力，减少焊点开裂的风险。建模过程中，塑封壳体的边角倒角、引脚与塑封体结合处的溢胶轮廓都做了还原，这些细节在做整机热仿真、装配间隙校核时会直接影响仿真结果的准确性——如果忽略壳体边角的倒角，在紧凑布局的板卡中，可能会误判壳体与相邻屏蔽罩、接插件的安全间隙，导致实际生产时出现装配顶碰的问题。引脚的间距为标准TSSOP封装的0.5mm细间距，这种细间距设计对SMT印刷钢网的开口设计、回流焊的温度曲线设置都有对应的要求，三维模型中引脚的宽度、厚度、伸出塑封体的长度都严格参照行业通用的封装尺寸规范，焊端的表面平面做了平整处理，能够直接适配主流EDA软件中的焊盘匹配，导入KiCad等PCB设计软件时，可以直接与对应封装的焊盘、丝印轮廓对齐，无需额外调整尺寸比例。在实际的板卡布局中，这类50引脚的TSSOP封装周边通常需要预留0.8-1.2mm的工艺间隙，用于满足贴片机吸嘴的取件空间、返修时热风枪的操作空间，模型的整体外轮廓尺寸可以直接用于布局阶段的空间占位，提前规避与周边电阻电容、结构件的位置冲突。不同于BGA类底部引脚封装，

　　TSSOP的两侧引脚结构在做三维布线检查时，可以直观观测引脚与顶层走线、过孔的距离，避免出现走线距离引脚过近导致的焊接短路风险。建模时还考虑了塑封体的实际拔模斜度，量产时塑封壳体都是通过注塑模具成型，壳体侧壁存在微小的拔模角度，这个细节在常规的简化封装模型中经常被忽略，但在做高密度堆叠设计时，比如两块板卡间距较小的场景，拔模斜度带来的顶部与底部尺寸差异，会直接影响堆叠间隙的计算结果。引脚的金属部分做了区分，与塑封体结合的内部连接段、外部弯折段、焊端段的厚度变化都做了还原，还原了实际引脚冲压成型后的截面特征，在做结构应力仿真时，这种细节还原能够更准确地模拟引脚受外力时的形变情况，比如板卡受振动冲击时，

　　引脚的应力集中点位置判断会更贴近实际情况。对于电子结构工程师来说，准确的封装三维模型是做DFM可制造性检查的基础，很多设计返工问题都源于前期布局时使用了简化的占位模型，没有还原封装的实际轮廓细节，导致试产时出现元器件干涉、贴装偏移、焊接不良等问题。这款细收缩小轮廓的50引脚TSSOP封装模型，完整还原了封装的所有外形特征，既可以用于PCB设计阶段的装配干涉检查，也可以用于产品宣传阶段的板卡三维渲染，还能作为封装建模的参考模板，用于其他引脚数同类型封装的建模参照。在车载电子这类对可靠性要求较高的应用场景中，这类封装的引脚成型角度、焊端镀层厚度对应的外形轮廓都有更严格的要求，模型的尺寸基准设置在引脚的焊盘平面，导入装配环境时可以直接以PCB板面为基准放置，不需要额外调整坐标基准，能够减少建模时的基准对齐工作量。另外，塑封体表面的定位标记尺寸、位置也严格对应实际封装的规范，在做生产装配的可视化指导文件时，这个定位标记可以直接作为视觉识别的特征点，用于指导产线操作人员确认芯片装配方向，减少反向贴装的不良率。
