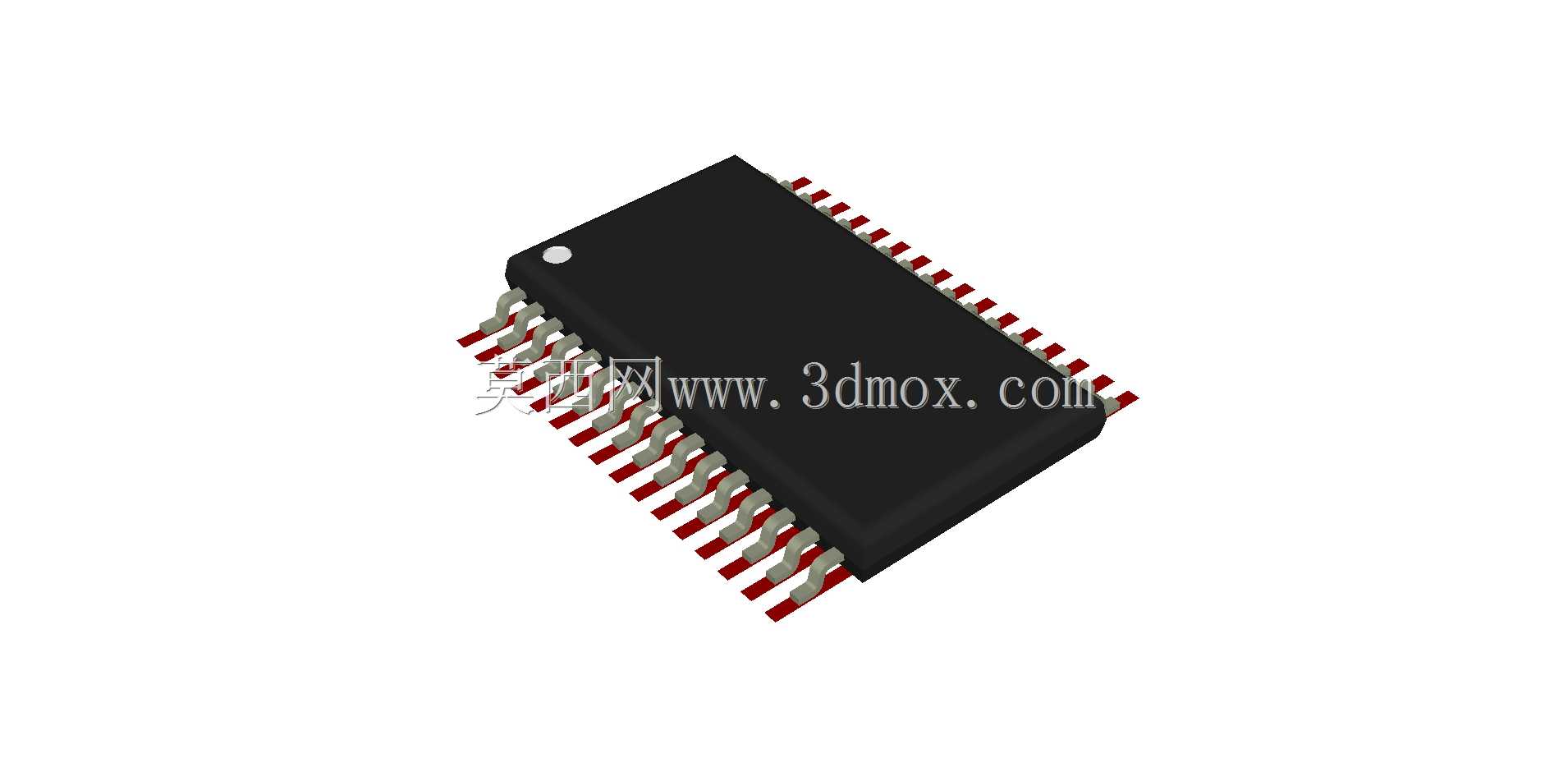

细收缩轮廓TSSOP32针宽封装结构

　　在消费电子、工业控制板卡的PCB布局环节，板上空间的每一寸余量都直接决定整机的体积控制上限，尤其是手持检测设备、便携数据采集终端这类对安装厚度、板面占用面积极度敏感的产品，元器件的封装轮廓精度直接影响布线密度与组装良率。TSSOP32针宽的细收缩小轮廓封装，正是针对高密度贴装场景优化的表贴元器件封装形态，区别于常规宽体SOP封装，其引脚间距与本体宽度做了针对性收窄，能够在同等引脚数量的前提下，将板面占用面积压缩近三成，适配多引脚数的接口转换、信号调理、小容量存储类芯片的贴装需求。

　　从实际板级应用的角度看，这类细收缩轮廓的TSSOP封装，常出现在工业传感器的信号调理板、便携医疗设备的前端采集模块、车载小型控制单元的PCB上，这类场景的共同特点是板内可用空间局促，周边往往排布着0402规格的阻容件、细间距接插件，对元器件的安装边界有严格要求。设计该封装三维模型时，首先要明确引脚的成型公差范围，表贴引脚的共面度是影响回流焊良率的核心指标，建模过程中需要还原引脚的弯折角度、焊端的平面度，确保引脚伸出本体的长度、引脚间的节距完全匹配钢网开孔的设计规范，避免出现引脚连锡、虚焊的组装问题。

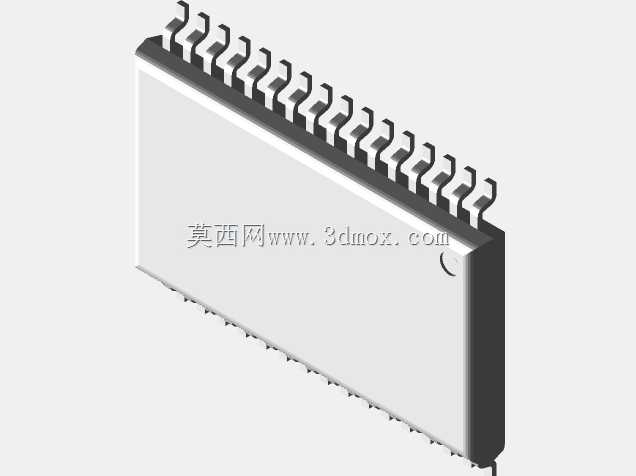

　　本体部分的建模需要还原塑封本体的边角倒角、顶部标识区的平面特征，尤其是本体一端的引脚1定位标记，这个特征是SMT贴装过程中视觉对位的关键参考，模型中需要准确还原标记的位置与凹陷深度，确保贴装设备的视觉系统能够准确识别元器件方向，避免反向贴装的批量质量问题。细收缩轮廓的设计核心在于平衡引脚数量与本体宽度的关系，32个引脚分两侧排布，每侧16个引脚的节距控制在细间距标准范围内，本体宽度收窄后，引脚的伸出长度需要匹配焊盘的设计长度，既不能因为引脚过短导致焊锡浸润面积不足，也不能因为引脚过长导致相邻焊盘之间的安全间距不足，给布线带来额外阻碍。

　　从安装边界来看，建模时需要预留出回流焊过程中元器件的位移公差空间，本体周边的禁布区范围需要结合实际贴装精度设置，确保元器件贴装后不会与周边的 taller 元器件发生干涉，尤其是在双层板、多层板的布局中，顶层与底层的封装投影区域需要错开高压走线、高频信号走线，避免塑封本体与走线之间的耐压距离不足。引脚的金属部分建模需要还原其镀层的厚度特征，虽然在结构干涉检查中镀层厚度不影响装配判断，但在做热仿真分析时，金属引脚的截面积直接影响元器件的散热路径，细收缩封装的散热主要依靠引脚将芯片工作产生的热量传导到PCB焊盘上，因此引脚的横截面积、与焊盘的接触面积参数需要准确还原，才能保证热仿真结果的参考价值。

　　在做整机结构堆叠检查时，这类细轮廓TSSOP封装的本体高度也是关键参数，薄型塑封的本体高度控制在毫米级，能够适配板卡上方的结构件间隙，比如便携设备的外壳内壁与PCB之间的间隙往往只有不到两毫米，准确的本体高度模型能够帮助结构工程师提前确认元器件与外壳的安全距离，避免组装后出现外壳顶到元器件、导致引脚受力脱焊的问题。不同于插件类封装，表贴封装的模型不需要考虑引脚穿孔的占用空间，但需要考虑焊盘在PCB上的占用面积，以及焊锡爬升后的高度余量，这些细节在三维装配检查中都需要通过精准的模型来还原，很多新手工程师在建模时往往只做本体的方块外形，忽略引脚的弯折细节与焊端结构，导致导出的STEP模型在做装配干涉检查时出现误判，要么是忽略了引脚伸出的长度导致与周边接插件干涉，要么是本体高度建模不准导致结构间隙不足。

　　针对KiCad等PCB设计软件的封装适配需求，该三维模型的坐标原点设置在元器件本体的几何中心，引脚1的位置对应PCB封装的原点偏移参数，确保导入EDA软件后模型能够与焊盘精准对齐，不需要额外调整坐标偏移量。塑封本体的侧面脱模斜度也做了还原，实际塑封工艺生产的元器件本体侧面存在微小的脱模斜度，虽然这个斜度对装配的影响极小，但在做高精度的设备内部结构仿真时，这个细节能够提升模型的真实度，尤其是在做灌封工艺的模拟时，本体侧面的斜度会影响灌封胶的流动路径与气泡残留位置。

　　从生产组装的工艺角度出发，细收缩轮廓的TSSOP封装对贴装精度的要求比宽体SOP更高，因此三维模型中引脚的位置度公差需要严格对应元器件的实际生产公差，每一个引脚的中心位置偏差控制在贴装设备的精度允许范围内，这样在做SMT产线的贴装程序仿真时，能够准确模拟吸嘴拾取元器件后的对位过程，提前发现引脚与焊盘对位偏移的风险。很多设计人员在选型这类封装的芯片时，往往只关注芯片的电气参数，忽略封装的实际外形尺寸，导致PCB打样后出现元器件贴装不下、或者与周边元器件干涉的问题，精准的三维模型能够在设计阶段就完成虚拟装配验证，减少打样迭代的次数，缩短产品的开发周期。

　　在高密度板卡的设计中，这类细轮廓封装的布局位置还需要考虑波峰焊或者回流焊的传送方向，引脚的排布方向需要匹配焊锡的流动方向，减少连锡缺陷的产生，三维模型中准确的引脚排布能够帮助工艺工程师提前优化板卡的过炉方向，不需要等到生产阶段再去调整工装夹具。对于维修环节来说，准确的封装模型也能帮助维修人员提前判断热风枪的加热范围，避免加热过程中烫坏周边的小型元器件，尤其是在引脚密度较高的板卡上，细间距引脚的焊接对加热范围的控制要求很高，清晰的三维结构能够让维修人员快速掌握元器件的外形边界，提升维修效率。
