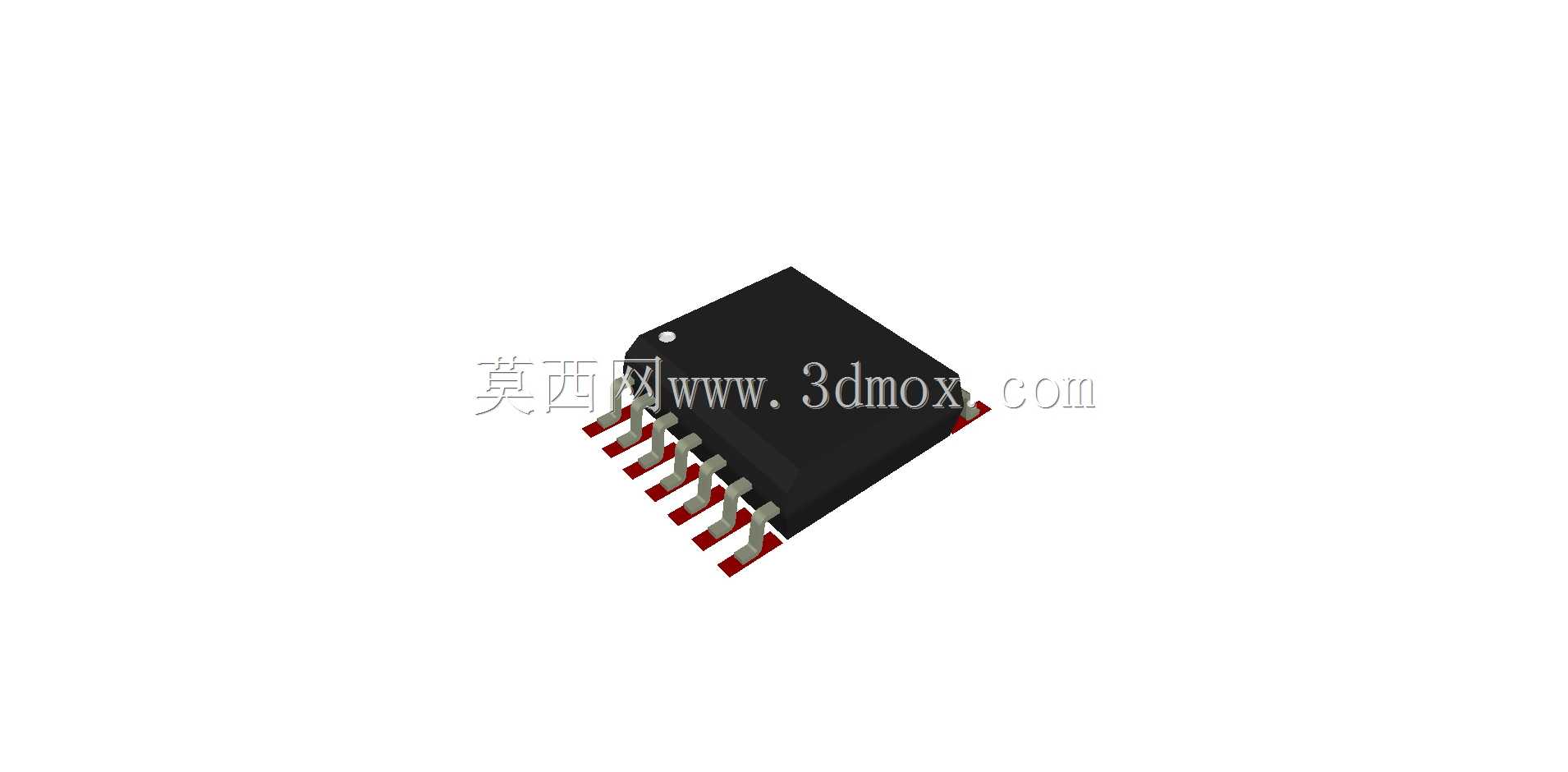

SOIC14宽引脚电子封装结构建模

　　在消费电子、工业控制板卡、车载电子模块的PCB设计环节，SOIC封装的表面贴装器件是板上占比极高的贴装元件，其中14引脚宽体规格的SOIC器件，常被用于运算放大器、逻辑门阵列、小型接口转换芯片的承载封装，这类封装的三维建模精度，直接影响SMT产线的钢网开孔校验、贴片机吸嘴选型匹配、回流焊治具的避让设计，甚至会关系到后期整机做振动、温度循环可靠性测试时的焊点应力仿真结果。做这类封装建模时，不能只照着器件手册的标称尺寸画个大概外形，首先要明确宽体SOIC14和窄体版本的核心边界差异：窄体SOIC14的本体宽度通常为3.9mm，而宽体版本本体宽度达到6.0mm，引脚的成型角度、引脚伸出本体的长度、引脚根部的塑封包裹尺寸都有明确的公差带，

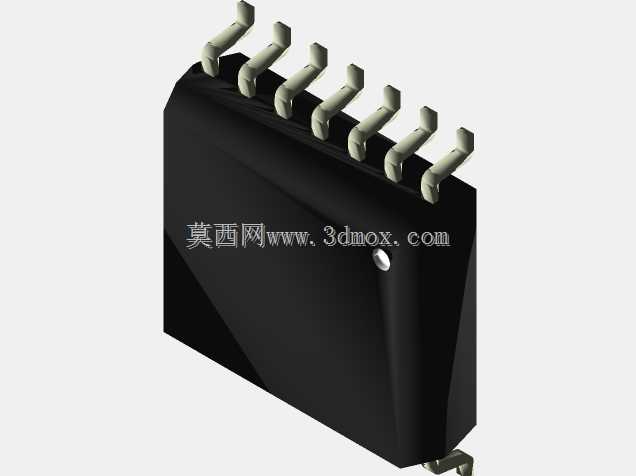

　　建模时要把引脚的共面度公差考虑进去，实际生产中器件引脚共面度如果超过0.1mm，回流焊时就容易出现虚焊、立碑的缺陷，所以模型里的引脚末端平面要严格对齐同一基准面，不能出现高低错落的建模误差。从设计思路上，这类封装模型不需要做内部的晶圆、引线键合结构，因为面向的是板级设计、产线工艺验证的使用场景，只需要把外部的装配干涉边界、引脚焊盘匹配尺寸、吸嘴吸附的顶面平面特征做准确即可：塑封本体的边角要做符合实际工艺的微小倒角，不能是尖锐的直角，实际塑封成型过程中模具型腔的边角会有工艺圆角，尖锐直角的模型在做装配干涉检查时会出现误报；引脚部分要还原真实的打弯成型弧度，不能做成直角弯折的简化结构，因为直角弯折的模型在做焊点应力仿真时，

　　会错误放大引脚根部的应力集中系数，和实际器件的力学特性偏差较大。实际应用中，这类模型常被导入PCB设计软件做3D布局校验，比如在板卡空间紧张的场景下，要确认SOIC14器件和周边的电解电容、接插件、结构件的安装间隙是否满足0.5mm以上的安全距离，避免生产装配时出现元件顶碰的问题；在SMT产线的虚拟调试环节，准确的封装模型可以提前验证贴片机的吸嘴是否能平稳吸附器件顶面，不会因为顶面的标记点凹槽、塑封拔模斜度导致吸附漏气；在做热仿真分析时，塑封本体的外形尺寸、引脚的导热截面尺寸准确，才能更精准的计算器件工作时的热量通过引脚传导到PCB铜箔的散热效率，避免热仿真结果和实际测试偏差过大。建模时还要注意安装边界的预留：

　　器件焊接到PCB上之后，引脚末端和焊盘的结合区域要留出焊锡的浸润空间，模型的引脚长度不能超过焊盘的外边缘，否则在做DRC检查时会报错；器件本体下方的空间，要考虑是否有走底层走线、或者放置小型贴片元件的可能，宽体SOIC14的本体下方通常有1mm左右的净空高度，准确还原这个高度，能帮助PCB设计师更合理的利用板上空间，减少不必要的板面积浪费。另外，这类宽引脚的SOIC14封装，引脚宽度比窄体版本更宽，载流能力也更强，常被用于电源类的小功率控制芯片，建模时引脚的厚度、宽度尺寸要严格对应手册参数，不能和窄体版本的引脚尺寸混淆，否则在做载流仿真、焊点可靠性分析时会出现参数错误，导致后续的设计验证失效。
