TSSOP30针宽细收缩小轮廓封装结构

　　在消费电子、工业控制板卡、便携检测仪器的PCB布局环节，板上空间的利用率直接决定整机的体积控制上限，这类细收缩小轮廓的30针宽TSSOP封装器件，是当下高密度贴装场景里应用频次极高的半导体承载结构。做板级布局的时候，最先要卡准的就是安装边界，这类封装的引脚采用双侧鸥翼式排布，引脚间距经过标准化收敛，相比同针数的常规SOP封装，本体宽度压缩了近三分之一，引脚伸出长度也做了收短处理，在排布电源管理芯片、接口转换芯片、小型信号处理芯片的时候，能给周边的阻容件、走线预留出更多空间，尤其是在四层板以上的高密度设计里，不会因为封装占位过大导致走线绕路、阻抗不连续的问题。

　　从实际贴装的适配性来看，这类细收缩轮廓的封装，完全适配常规的SMT回流焊工艺，引脚的共面度控制在标准阈值内，不需要额外定制特殊的钢网开口，按照常规细间距IC的钢网开法就能保证焊锡量均匀，不会出现桥接、虚焊的问题。做结构干涉检查的时候要注意，封装本体的厚度属于薄型设计，在板卡堆叠的场景里，比如手持设备的主板与副板间隙、插卡式模块的相邻板间距，只要预留出常规IC的安全间隙，就不会出现本体顶碰的问题，不需要额外加高支撑柱来避让。

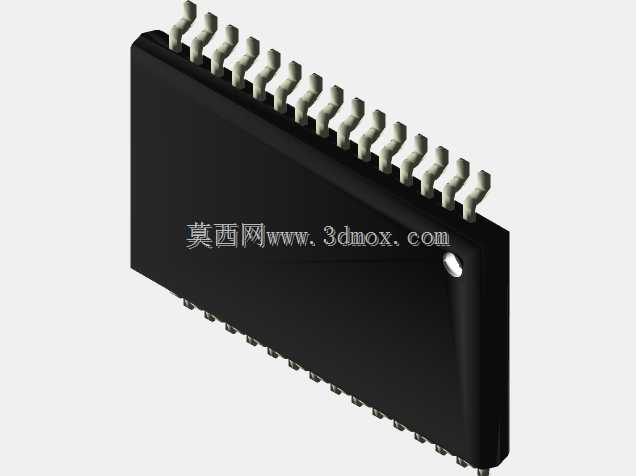

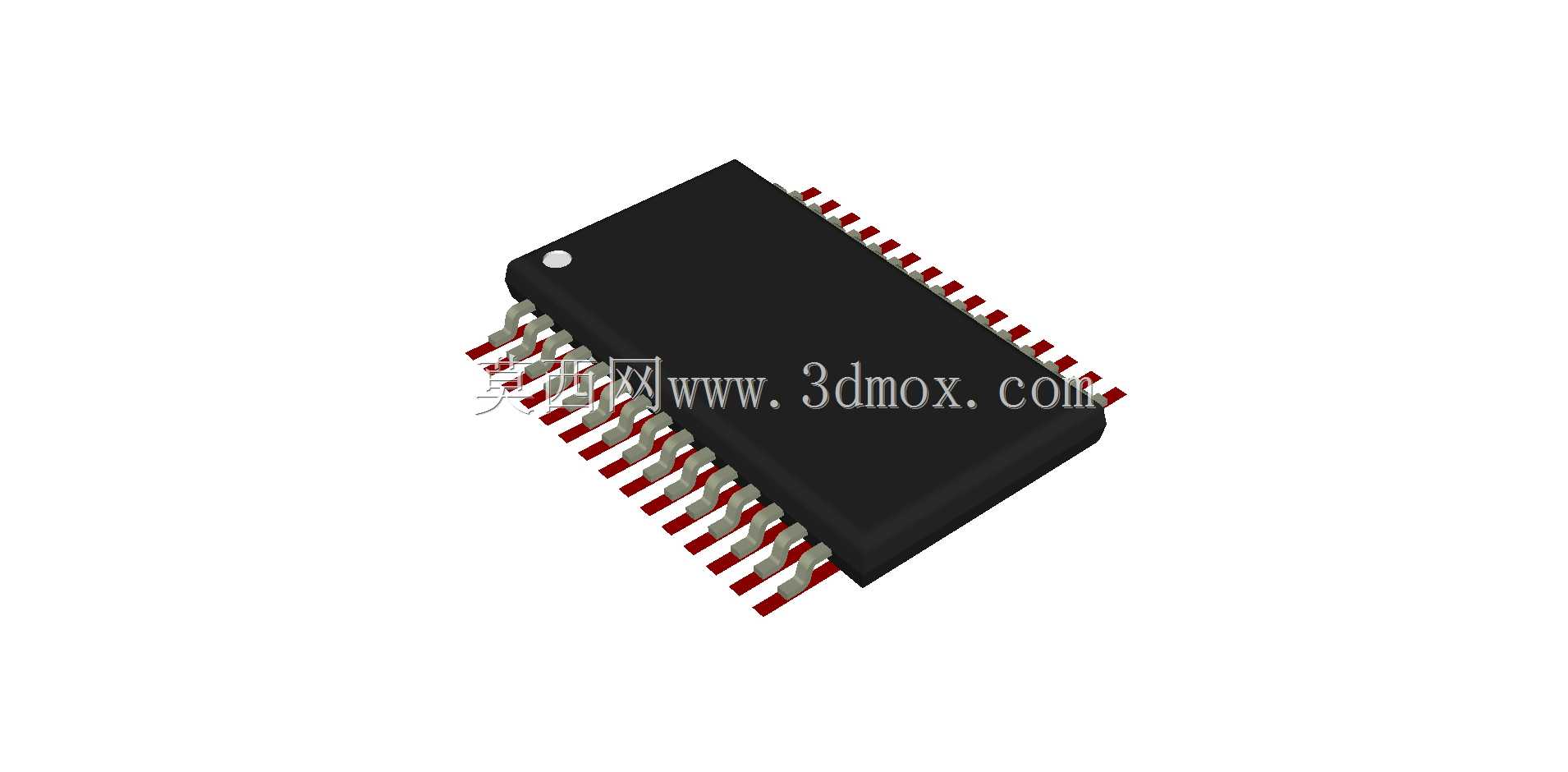

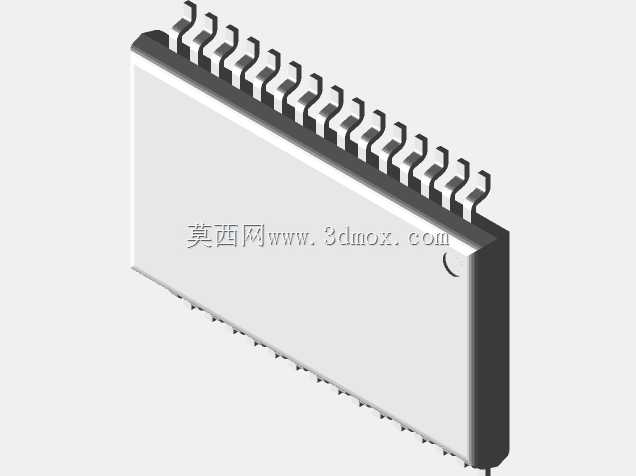

　　建模的时候要重点还原几个核心结构特征：首先是本体边角的定位标记，也就是引脚1侧的圆形凹点，这个标记是SMT贴装时的视觉识别基准，位置偏差不能超过0.1mm，否则会导致贴装坐标偏移；其次是引脚的成型弧度，鸥翼脚的弯曲弧度直接影响焊接时的应力释放，不能做成直角折弯，要还原实际生产中的弯折圆角，否则在做板级热仿真、振动应力仿真的时候，引脚的受力结果会和实际情况出现偏差；还有本体表面的塑封纹理，虽然不影响装配，但做整机装配可视化、生产工艺模拟的时候，还原这些细节能让整个板卡模型的真实度更高，不会出现和实物外观脱节的问题。

　　在实际选型适配的时候，这类封装对应的芯片大多是低功耗的信号类、电源类器件，工作时的发热功率不高，不需要额外预留散热片的安装空间，封装本体的热阻参数和同规格TSSOP器件一致，布局的时候只要避开直接贴装在大功率发热器件的正下方，就能保证工作温度在额定范围内。做PCB封装匹配的时候，要注意焊盘的长度不能超过引脚伸出本体的长度太多，否则容易导致焊锡拉扯引脚，在温冲测试的时候出现引脚断裂的问题，焊盘的宽度要和引脚宽度匹配，保证焊锡的浸润面积符合IPC标准。

　　很多刚接触板级建模的工程师容易忽略这类封装的安装高度细节，把本体高度和引脚底部的高度混为一谈，实际上引脚焊接后，本体底部和PCB表面是有微小间隙的，这个间隙是用来保证焊锡挥发物排出、避免本体和PCB之间残留助焊剂的，建模的时候要准确还原这个间隙尺寸，不能让本体直接贴在PCB表面，否则做DFM分析的时候会出现工艺错误提示。另外，双侧引脚的排布要严格对称，每一个引脚的宽度、间距、伸出长度都要和实际封装尺寸一致，不能出现针脚错位、间距不均的问题，否则导出的PCB封装会直接无法使用，导致打样后的板卡无法焊接器件。

　　在做整机的虚拟装配验证时，这类封装的模型可以用来检查周边结构件的避让情况，比如板卡上方的屏蔽罩内壁高度、连接器的相邻占位、固定螺丝的安全距离，有了准确的三维模型，就能在设计阶段提前发现干涉问题，不需要等到打样后再返工修改，大幅缩短板卡的开发周期。尤其是在便携医疗设备、手持检测仪器这类对体积要求严苛的产品里，每一个器件的占位精准度都影响着整机的内部布局，准确的封装模型是高密度布局的基础支撑。
