汽车悬架上控制臂连杆结构设计

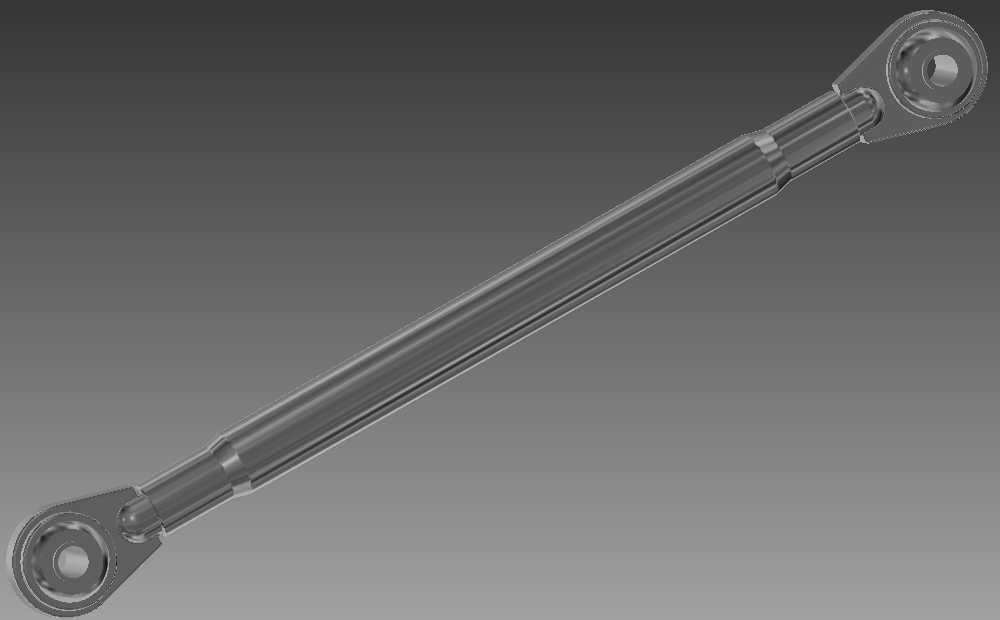

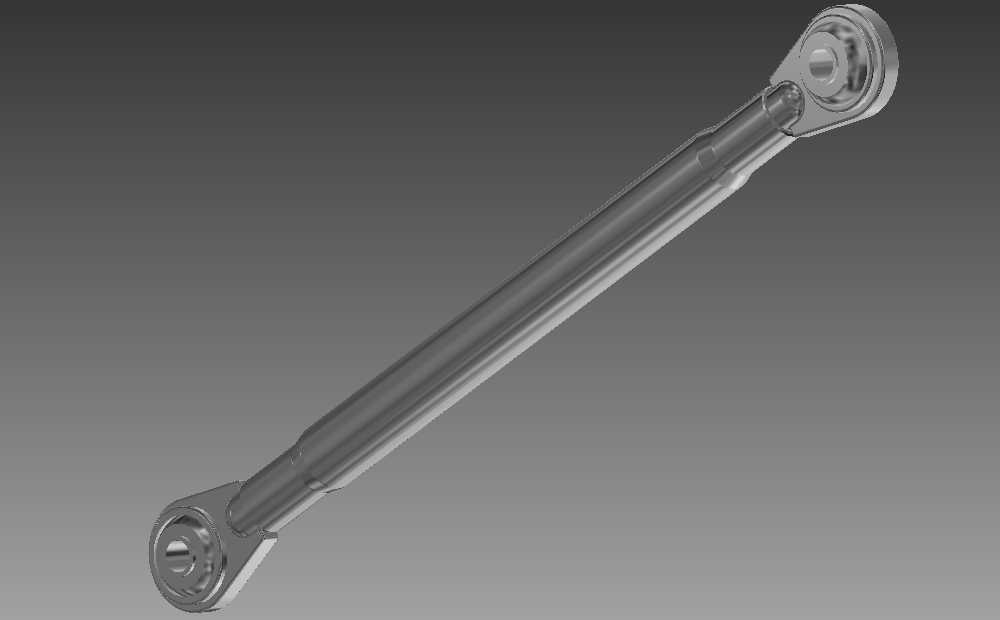

该部件为汽车悬架系统中的上控制臂连杆，核心应用于乘用车辆的独立悬架结构中，承担着连接车架与转向节的核心作用，是悬架导向机构的关键组成部分。在车辆实际行驶过程中，该连杆负责传递车轮与车身之间的纵向、侧向力，同时配合悬架弹簧与减震器完成车轮跳动过程中的运动轨迹约束，保障车辆行驶过程中的操控稳定性与轮胎接地性能，避免车轮定位参数在动态行驶中出现超出设计阈值的偏移。从功能特性来看，该连杆两端采用球铰式连接结构，可实现多自由度的角度补偿，适配悬架跳动、转向动作带来的多角度位移需求，杆身采用等强度变截面设计，在保证整体结构刚度与抗扭、抗弯强度的前提下，尽可能降低部件自身重量，符合汽车轻量化设计的核心方向。设计过程中，工程师首先基于悬架K&C特性目标确定了连杆的两端硬点坐标，明确了安装点的空间位置边界，再根据整车载荷工况下的受力分析结果，确定杆身的截面尺寸与壁厚参数，同时对两端铰接点的球头摆角范围进行校核，确保在悬架全行程运动过程中不会出现运动干涉。外形尺寸方面，该连杆整体长度适配主流紧凑型乘用车的前悬架上控制臂安装空间，两端铰接点的安装接口尺寸符合通用球头销的装配标准，杆身最大外轮廓直径经过周边部件间隙校核，在车辆满载极限跳动、转向最大角度的工况下，与周边减震器、弹簧、车架钣金的间隙均满足设计安全要求。安装边界上，两端球头分别通过螺栓与车架安装座、转向节支臂连接，装配过程无需额外定制工装，可直接适配现有整车装配流水线的工序要求，杆身表面采用防腐处理工艺，可抵御行驶过程中泥水、砂石的侵蚀，满足整车全生命周期的使用强度要求。
