内燃机活塞连杆曲柄机构运动仿真结构

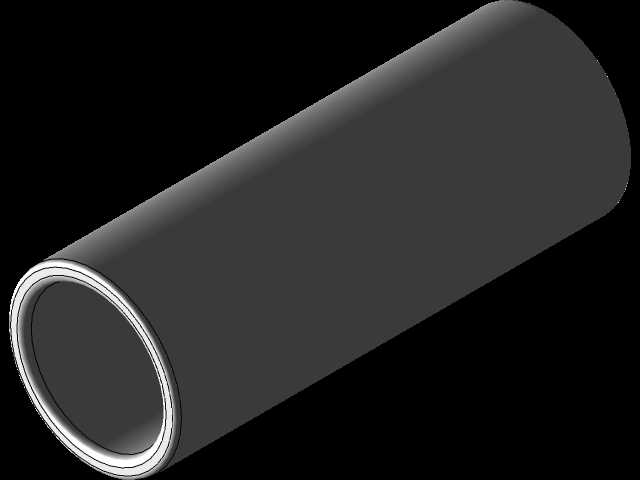

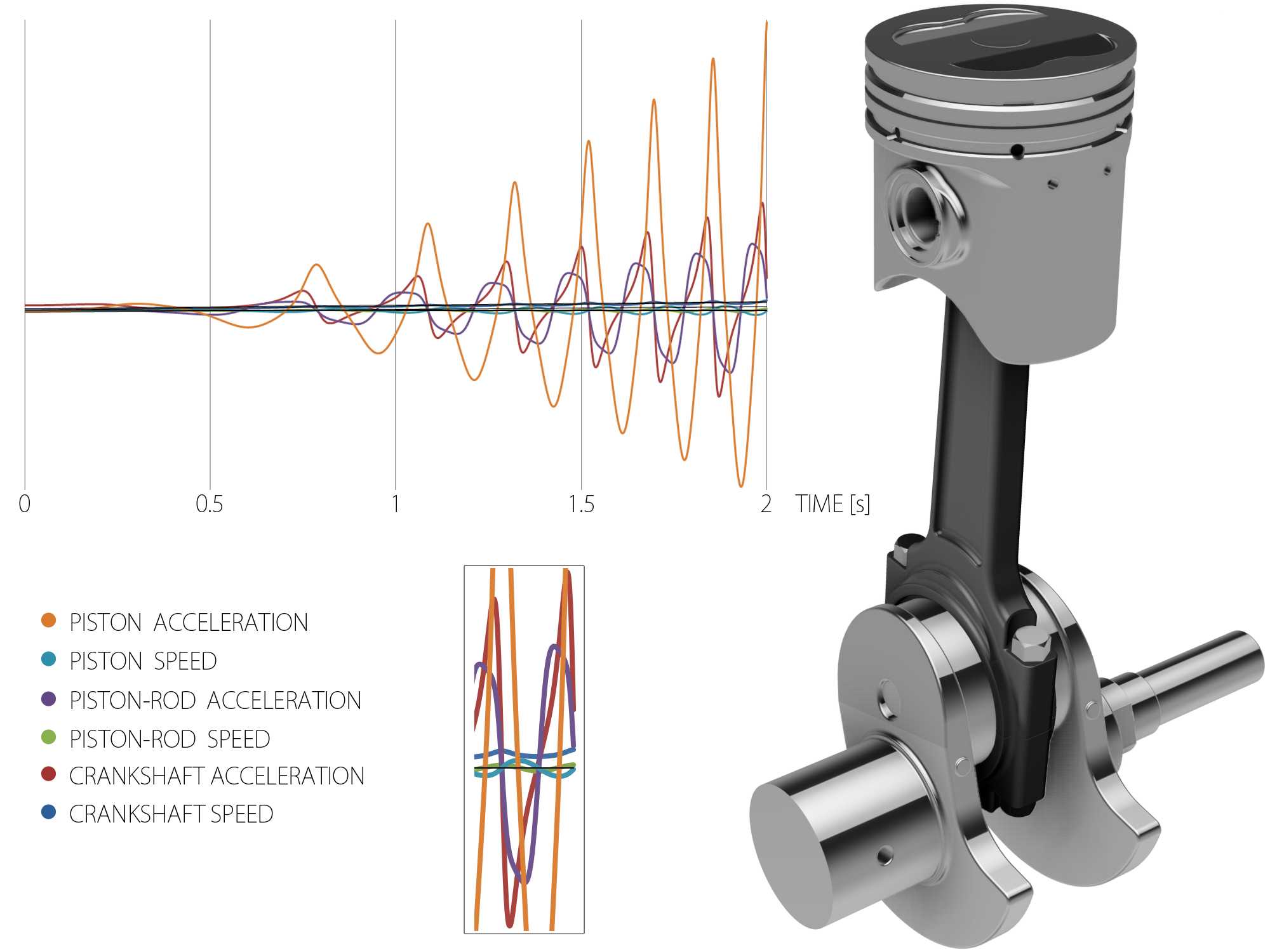

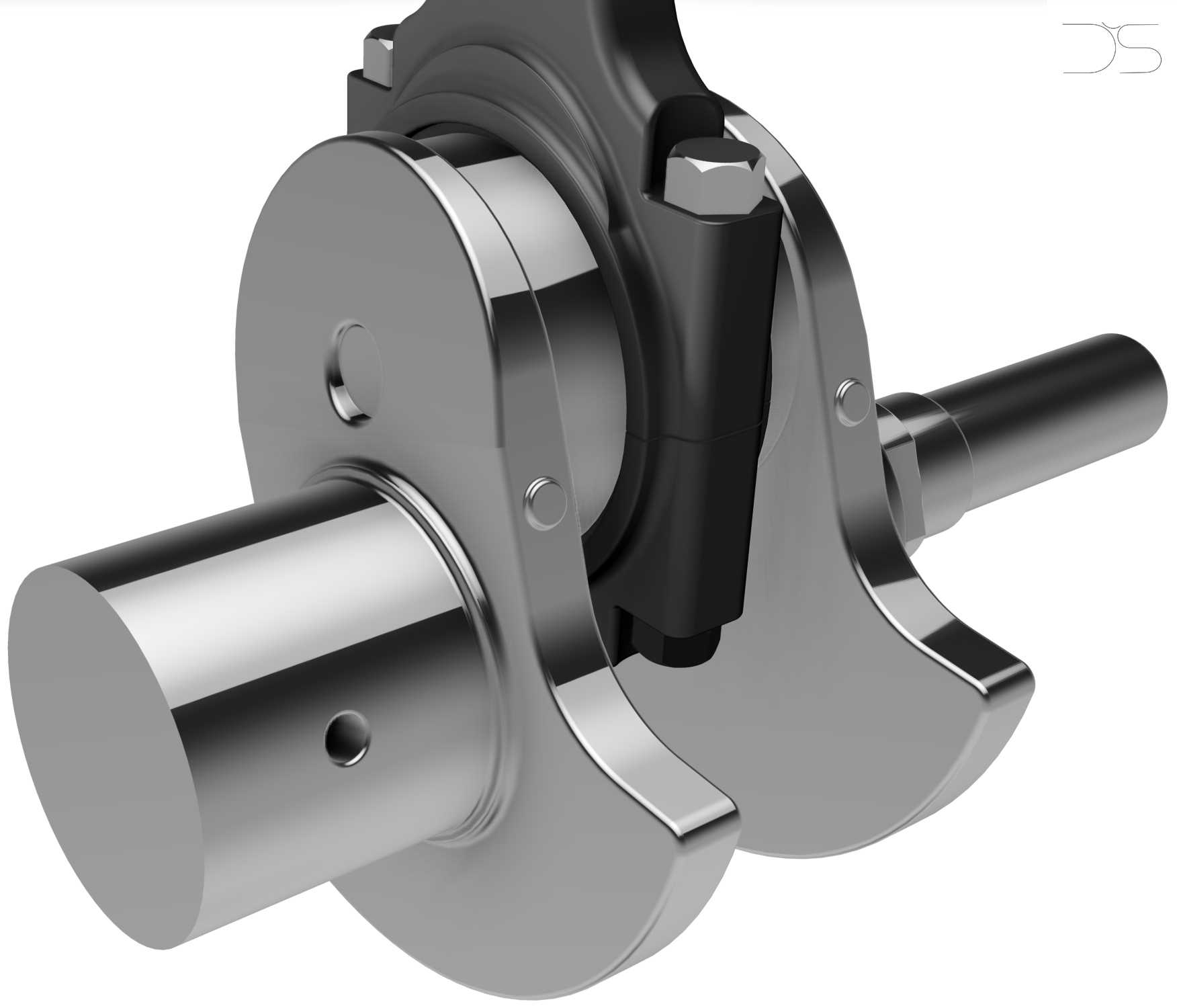

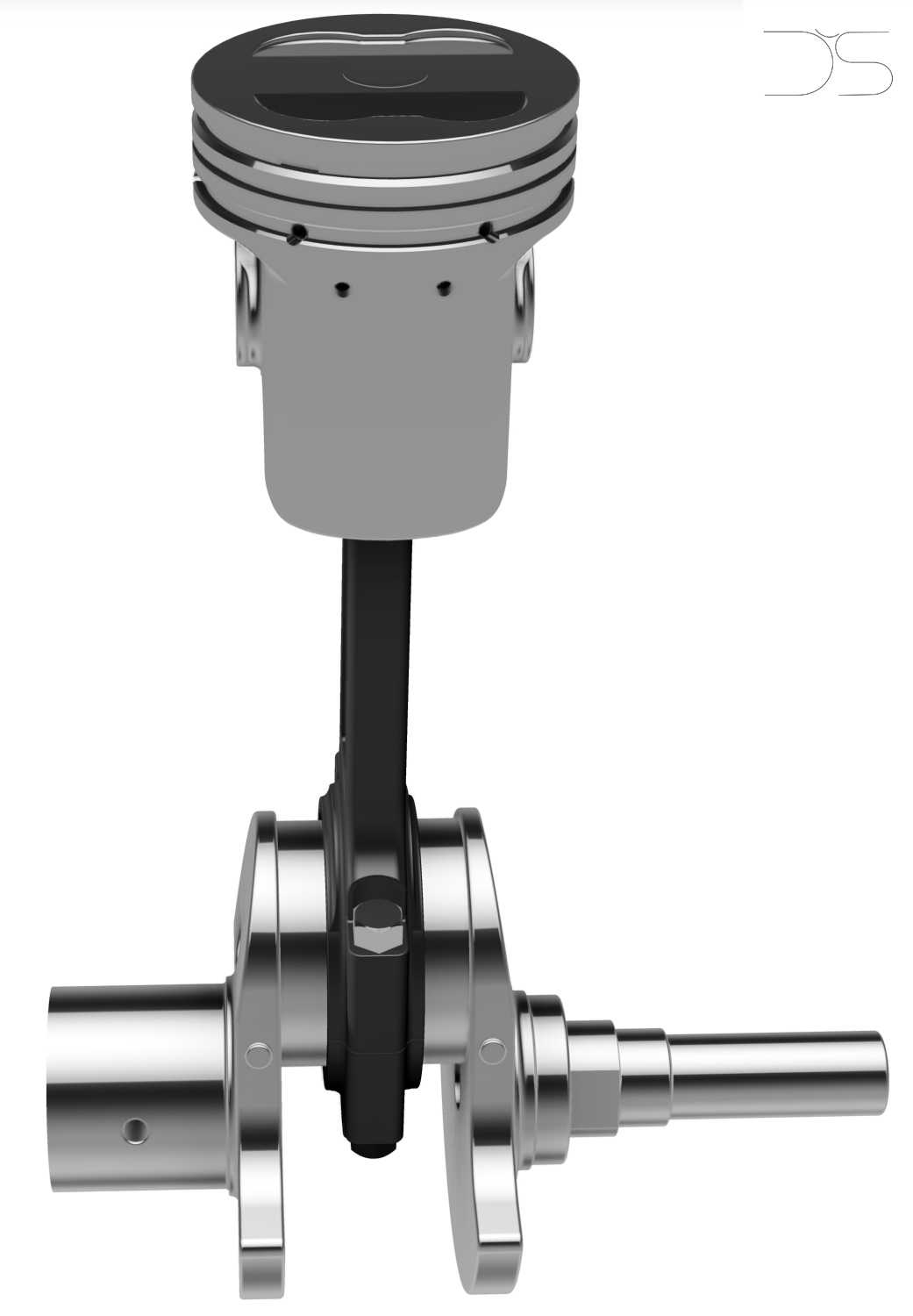

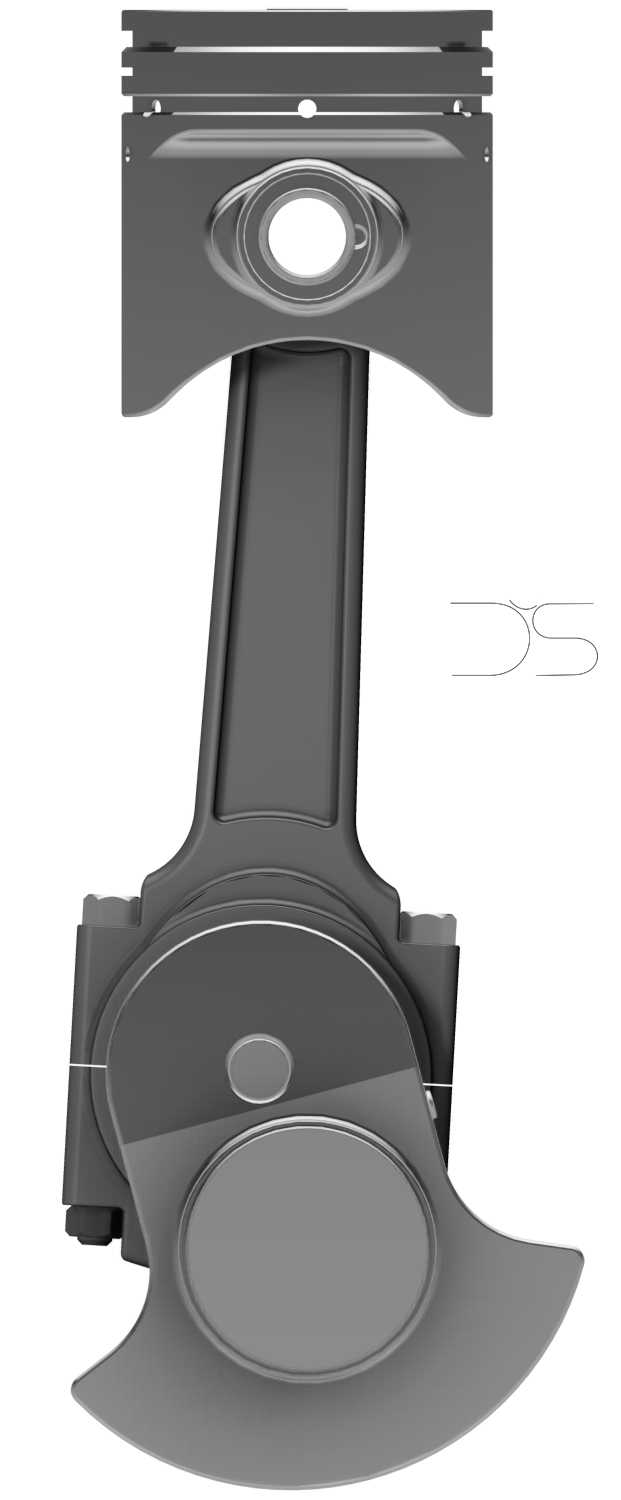

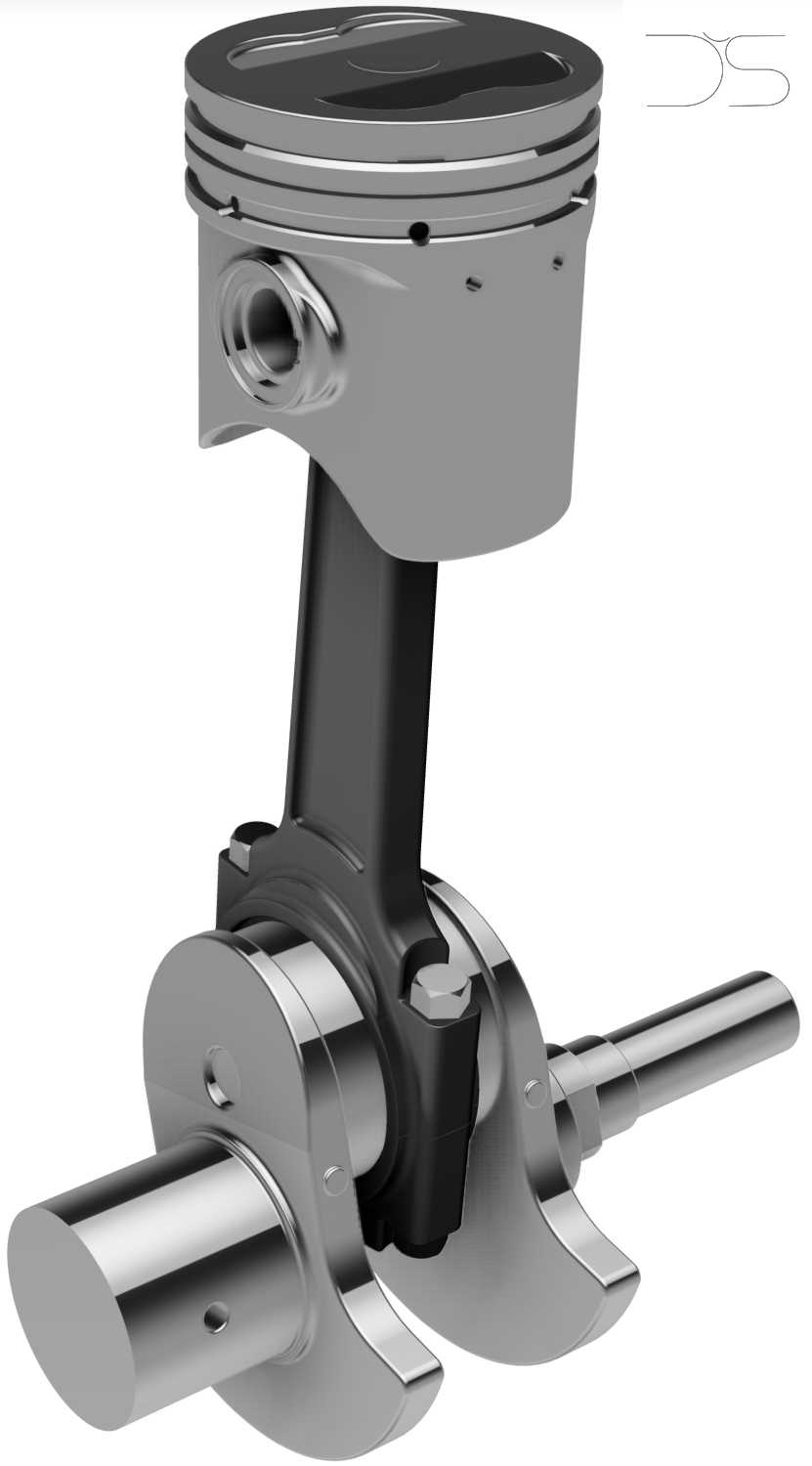

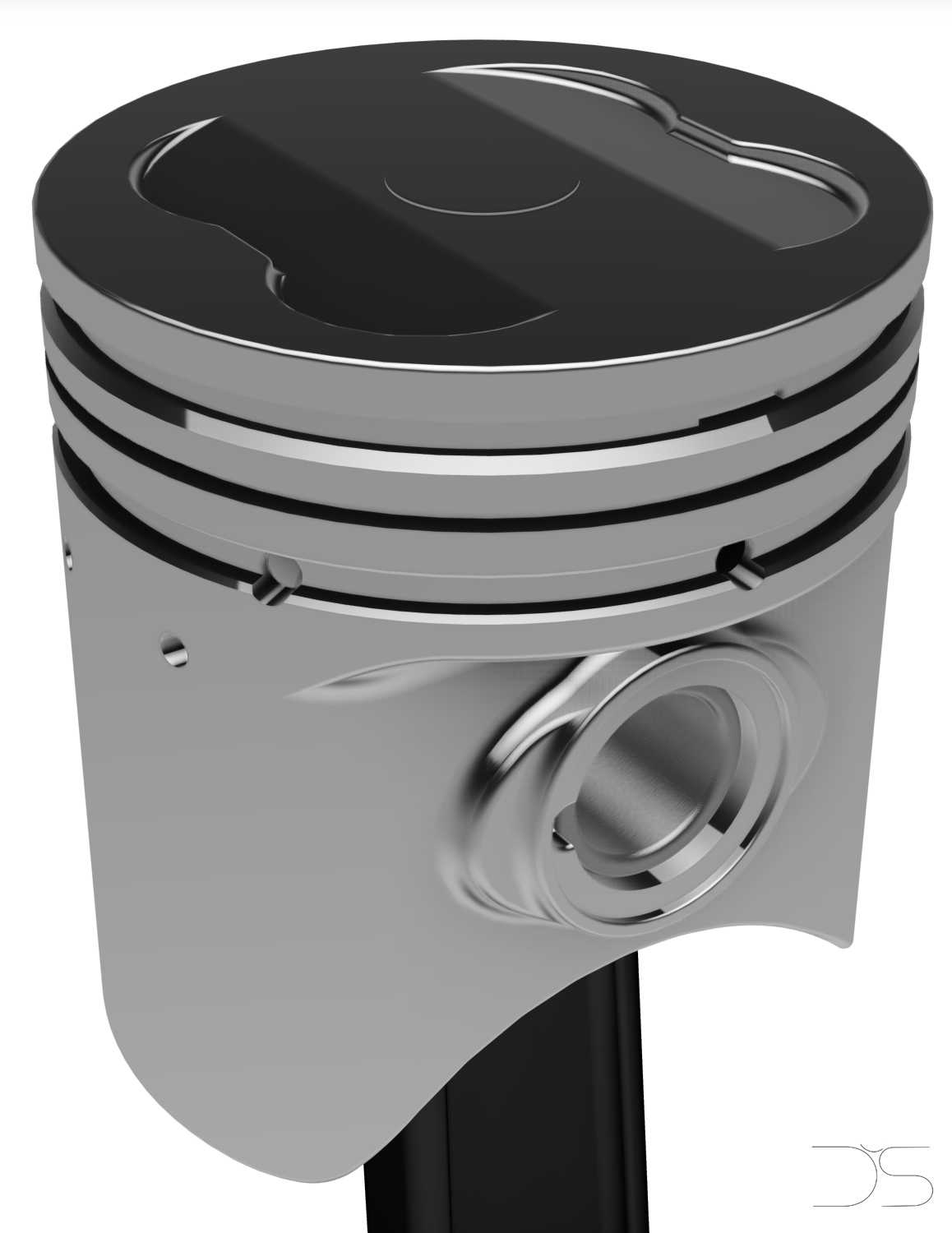

这套活塞连杆曲柄机构的运动仿真结构，是内燃机动力输出核心单元的具象化呈现，广泛适配于小排量通用汽油机、摩托车发动机、小型通用动力设备的核心传动场景，是将燃料燃烧产生的直线往复作用力转化为旋转扭矩的关键执行部件，直接决定了动力设备的做功效率、运转平顺性与整机使用寿命。在实际应用场景中，该机构承担着密闭燃烧室、传递爆发压力、转换运动形式的核心作用，活塞头部的环槽结构可配套安装气环与油环，气环负责密封燃烧室的高压燃气，避免做功行程的燃气窜入曲轴箱造成功率损耗，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销孔采用偏移设计思路，可在活塞换向时有效减小敲缸异响，降低运转过程中的冲击载荷，提升整机NVH表现。连杆部分采用变截面工字形结构设计，在保证足够抗拉、抗疲劳强度的前提下尽可能降低往复运动质量，减小高速运转时的惯性力负载，大小端的轴承安装位预留了足够的润滑通道空间，可保障压力机油能够顺利到达摩擦表面形成有效油膜，避免干摩擦造成的部件早期磨损。曲柄部分采用整体式平衡配重结构，可精准抵消活塞连杆组往复运动产生的一阶、二阶惯性力，让曲轴在高转速工况下依然能够保持平稳运转，减少整机振动。整套结构的安装边界严格匹配通用单缸内燃机的缸心距、曲轴主轴径安装位、气缸套内径尺寸，活塞行程与曲柄半径的比值经过反复优化，兼顾了低速扭矩输出特性与高速运转的可靠性，可直接用于内燃机原理教学演示、新机型动力匹配仿真验证、维修人员结构认知培训等场景，通过配套的运动参数曲线，能够直观观测不同转速下活塞加速度、连杆运动速率、曲轴转速波动的变化规律，为动力系统的参数调校、结构优化提供直观的参考依据，帮助设计人员快速定位机构运动过程中的载荷突变点，针对性优化部件结构强度与配重参数，规避设计阶段的潜在风险。
