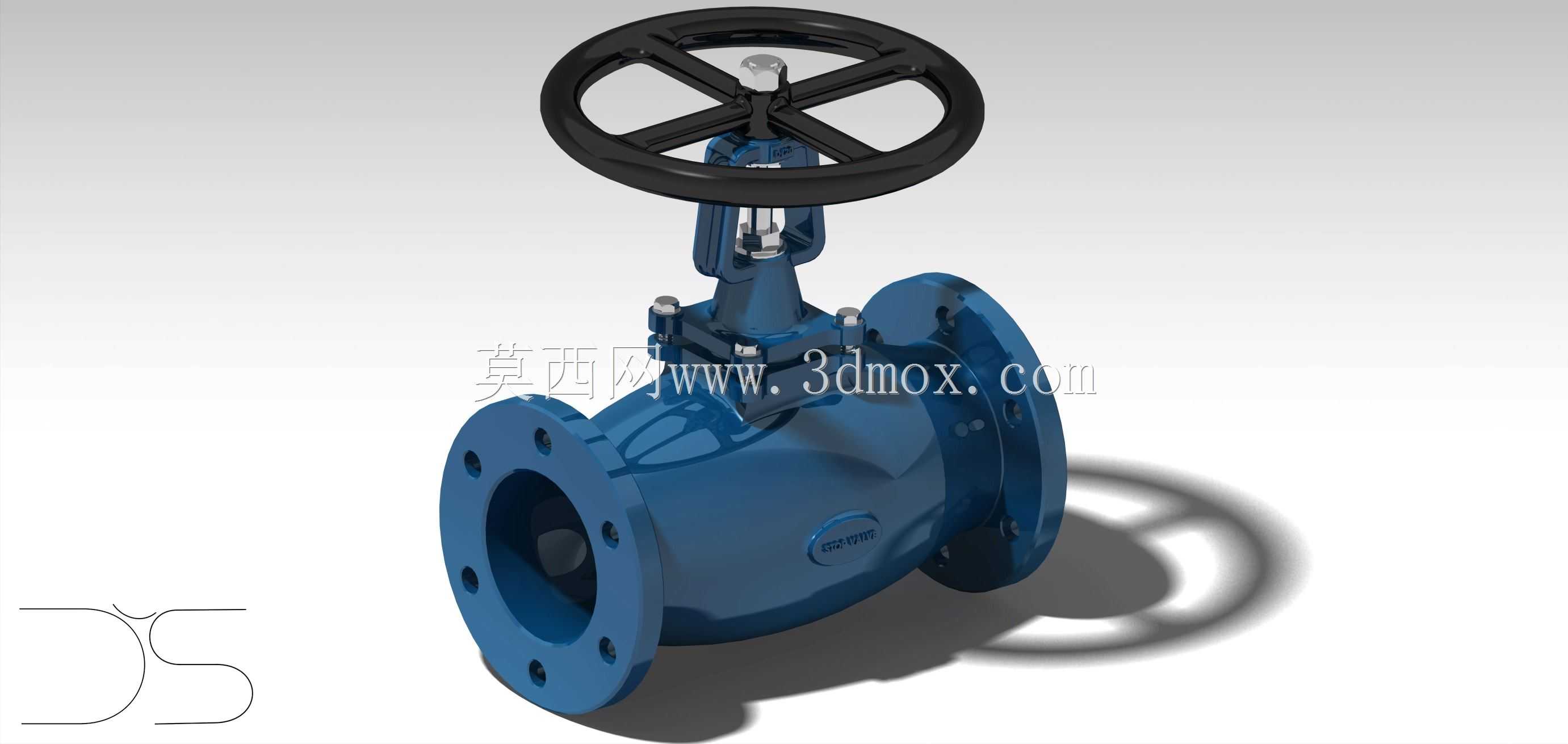

法兰连接明杆式截止阀结构设计

　　在化工、市政供水、热力输送、油气储运等工业管路系统中，截断类阀门是保障管路介质输送可控性的核心部件，这款明杆法兰连接截止阀，主要用于管路中介质的通断截断操作，不适用于调节类工况，可适配水、蒸汽、油品等多种无强腐蚀性的常规工业介质，适用压力等级覆盖中低压常规管路场景。从实际使用场景来看，这类阀门常安装在泵组出口、管路分支节点、设备进出口位置，方便后续设备检修时切断上游介质，也可在管路出现泄漏故障时快速截断介质流，降低故障影响范围。

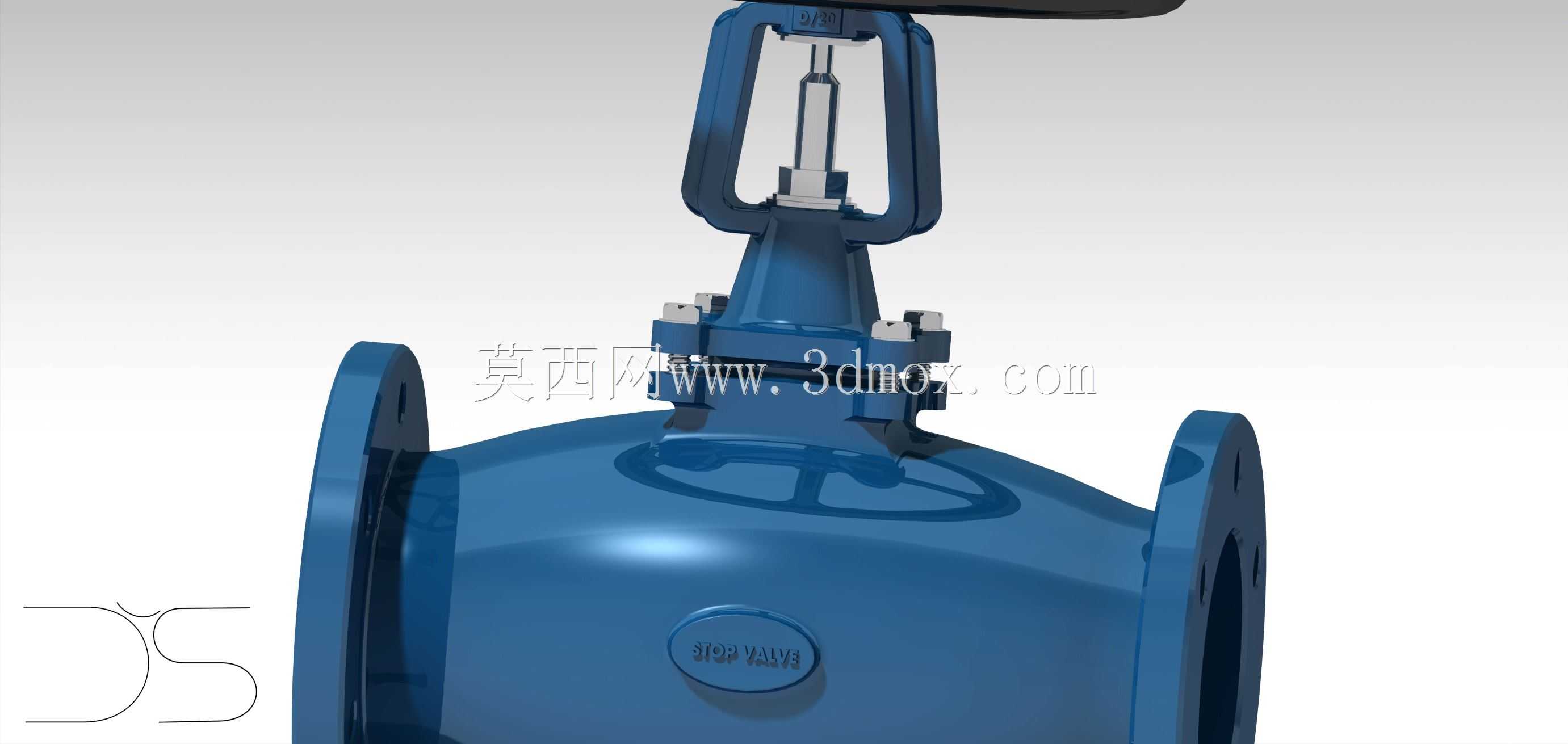

　　这款截止阀采用明杆结构设计，阀杆的升降动作可直接通过外部观察判断阀门的启闭状态，现场巡检人员无需额外加装阀位指示器，就能快速识别阀门当前开度，避免误操作风险。手轮与阀杆之间采用梯形螺纹传动，传动过程中具备良好的自锁性能，阀门启闭到位后不会因介质压力波动出现自行移位的问题，操作力矩经过匹配设计，常规工况下单人即可完成启闭操作，无需额外加装助力装置。阀体采用直通式流道设计，介质从阀体一侧法兰进入，经过阀座密封面后从另一侧法兰流出，流道走向相对平缓，相比角式截止阀的流阻更低，介质输送过程中的压力损失更小，适合长距离输送管路的安装需求。

　　密封结构上，阀瓣与阀座采用锥面配合密封，密封面经过研磨处理，关闭时依靠阀杆施加的轴向压力让阀瓣与阀座紧密贴合，截断介质通路，密封性能可靠，长期使用后如果出现密封面磨损，可通过研磨密封面或者更换阀瓣密封件的方式快速修复，维护成本较低。阀体两端采用法兰连接结构，法兰密封面为凸面形式，可适配常规的石棉橡胶垫、金属缠绕垫等密封垫片，安装时与管路法兰对齐后穿入螺栓均匀紧固即可，安装对位难度低，现场施工效率高。阀盖与阀体之间采用螺栓连接，中间加装密封垫片，防止介质从结合面泄漏，阀杆穿出阀盖的位置设置填料函，内部填充柔性石墨填料，通过填料压盖压紧填料实现阀杆处的动密封，长期使用如果出现阀杆处泄漏，可在带压状态下适当拧紧填料压盖螺栓即可消除泄漏，无需停机拆解阀门。

　　从安装边界来看，这款阀门的手轮位于阀体顶部，安装时需要预留足够的顶部操作空间，保证手轮可以360度旋转操作，同时预留阀杆上升的行程空间，避免阀杆上升到位后与周边管线、支架发生碰撞。阀体两侧法兰的连接尺寸符合通用管路法兰标准，可直接与同压力等级、同通径的管路法兰配对安装，无需额外制作过渡连接件。阀门整体结构没有复杂的异形曲面，建模过程中可先绘制阀体的对称截面草图，通过旋转特征生成阀体主体结构，再通过拉伸、切除特征生成法兰连接孔、填料函、阀座安装位等结构；阀杆、阀瓣、手轮、支架等零件均可通过参数化建模方式生成，各零件之间的配合间隙按照机械设计手册的公差要求预留，装配时可按照先阀体内部组件、再阀盖支架、最后手轮的顺序完成装配，装配完成后可通过运动仿真模拟阀杆升降动作，验证各运动部件之间不存在干涉问题。

　　在实际选型应用中，需要注意这款阀门的安装方向，要保证介质从阀瓣下方进入、上方流出，也就是常说的“低进高出”，这样安装的好处是阀门关闭时填料函处不承受介质压力，可延长填料的使用寿命，同时阀门开启时更加省力。如果安装方向搞反，不仅会导致操作力矩增大，还会让填料长期承受介质压力，更容易出现泄漏问题。另外这类明杆截止阀不适合安装在地下潮湿易积水的位置，避免阀杆长期接触潮湿环境出现锈蚀，影响阀杆的升降动作，如果必须安装在潮湿环境，需要给阀杆加装防护套，减少锈蚀风险。

　　从结构设计的合理性来看，这款阀门的支架采用桥型结构，既保证了足够的结构强度，支撑阀杆传动过程中的受力，又尽可能减轻了阀门整体重量，支架上的开窗结构方便观察阀杆的动作状态，也便于日常维护时检查填料的压紧状态。手轮采用轮辐式结构，外圈滚花处理，操作时摩擦力足够，不会出现打滑问题，手轮与阀杆之间采用键连接加锁紧螺母固定，长期操作不会出现手轮松脱的问题。
