基于有限元法的结构应力张量仿真分析模型

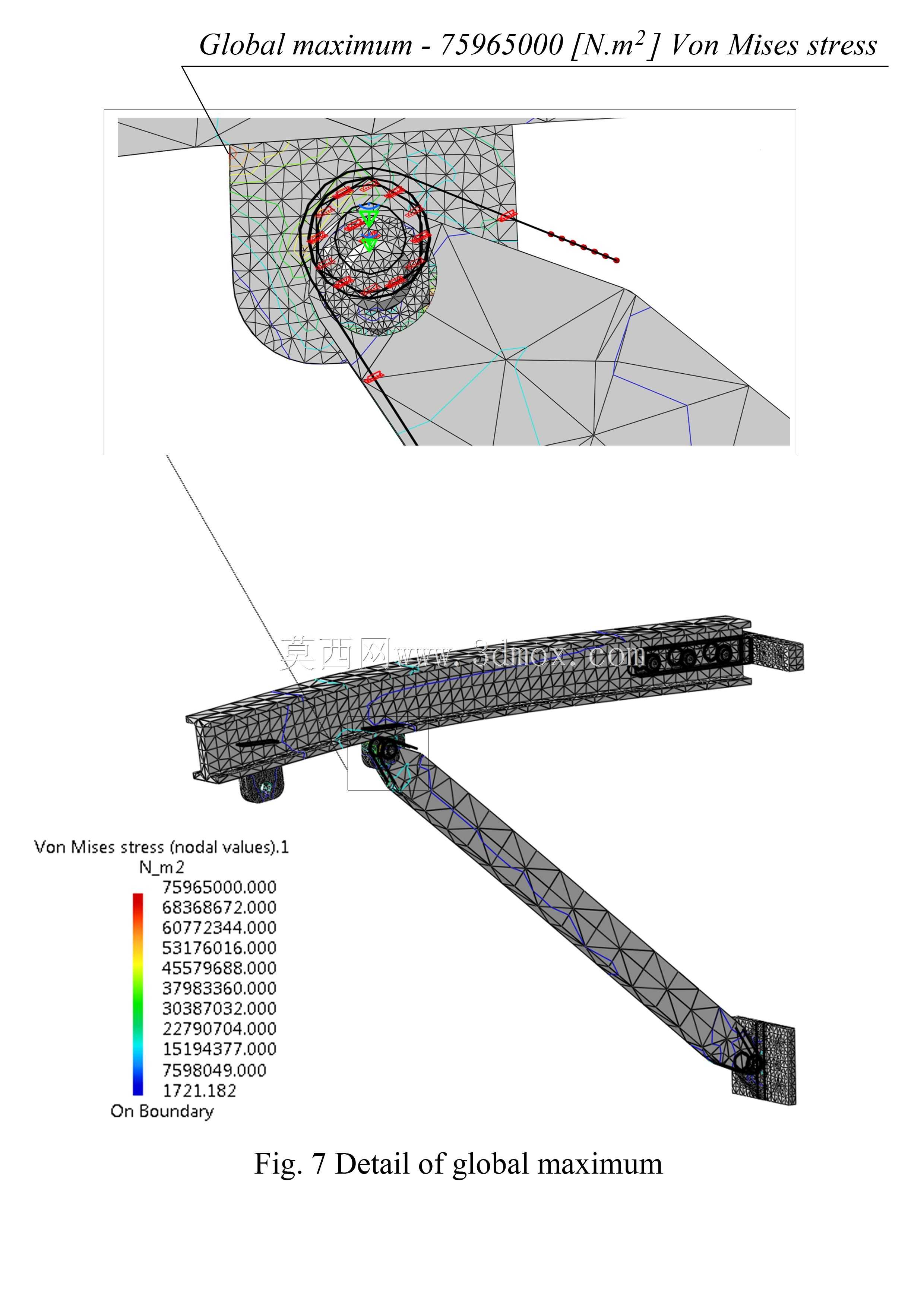

　　在机械结构设计的全流程中，应力分布的精准预判是决定构件服役寿命、规避失效风险的核心环节，这套有限元应力分析模型，正是面向结构受力校核场景搭建的实用仿真载体，可直接对接常规结构件的静力学分析需求，覆盖从初步方案校验到优化迭代的多个设计阶段。不同于常规仅展示几何外形的三维模型，这套模型的核心价值在于完整还原了有限元分析的全流程逻辑，从网格划分的边界处理，到载荷施加的点位设置，再到约束条件的匹配，都贴合实际工程中的分析规范，能够直观呈现结构在受载状态下的主应力张量分布规律。从模型呈现的应力云图可以看到，分析过程中针对结构的环形受力区域做了精细化网格加密，这一区域是应力集中的高发位置，在实际工程中，这类环形结构常出现在轴承安装位、铰接支座、

　　法兰连接段等部位，一旦应力超出材料许用值，极易出现疲劳裂纹、塑性变形甚至断裂失效，通过主应力张量的矢量展示，可以清晰看到不同位置的应力方向与量级，区分拉应力与压应力的作用区域，为后续的结构加强、壁厚调整、圆角优化提供直接的数据支撑。在实际工程应用中，这类有限元分析模型可用于多个场景：在非标设备的支座设计阶段，可通过调整载荷参数快速验证不同壁厚、不同加强筋布局下的应力分布，避免盲目选材造成的成本浪费或是强度不足导致的安全隐患；在通用零部件的改型优化中，可对比不同结构方案的应力集中系数，在满足强度要求的前提下尽可能缩减材料用量，实现轻量化设计；在失效件的原因排查中，可通过还原实际受载工况的应力分布，定位裂纹萌生的起始位置，反向推导设计环节的疏漏点。模型的设计思路完全贴合工程实际的分析逻辑，没有刻意追求视觉效果而忽略工程实用性：首先针对待分析的结构几何做了合理简化，去除了不影响整体受力的微小倒角、工艺凸台等特征，减少不必要的网格数量，提升计算效率；其次在边界条件设置上，严格匹配实际安装状态的约束形式，避免过约束或是欠约束导致的计算结果失真；在结果后处理环节，采用主应力张量的矢量展示方式，相比常规的应力云图更能直观反映应力的传递路径，帮助设计人员快速识别力流的走向，找到结构受力的薄弱环节。从安装边界与尺寸适配的角度来看，这套分析模型的参数化框架可根据实际构件的尺寸做快速调整，无论是小尺寸的精密机械铰接件，还是大尺寸的工程结构连接段，

　　都可以通过调整几何参数、材料属性、载荷量级完成适配，不需要重新搭建分析流程。在应力结果的判读上，模型中配套的应力色标覆盖了从拉应力到压应力的完整区间，可直接对照材料的屈服强度、抗拉强度参数，判断各区域的安全裕度，对于应力超出许用值的区域，可针对性地做结构优化：比如在应力集中位置增设卸载槽、加大过渡圆角、局部增加壁厚，或是调整载荷的作用点位，让力流传递更平缓。很多刚接触有限元分析的设计人员容易陷入重外观、轻逻辑的误区，要么把模型几何做的过于复杂导致计算效率极低，要么边界条件设置不符合实际工况导致结果完全没有参考价值，这套模型的搭建逻辑恰好可以作为静力学分析的参考范本，从几何简化到网格划分，从载荷施加到结果后处理，

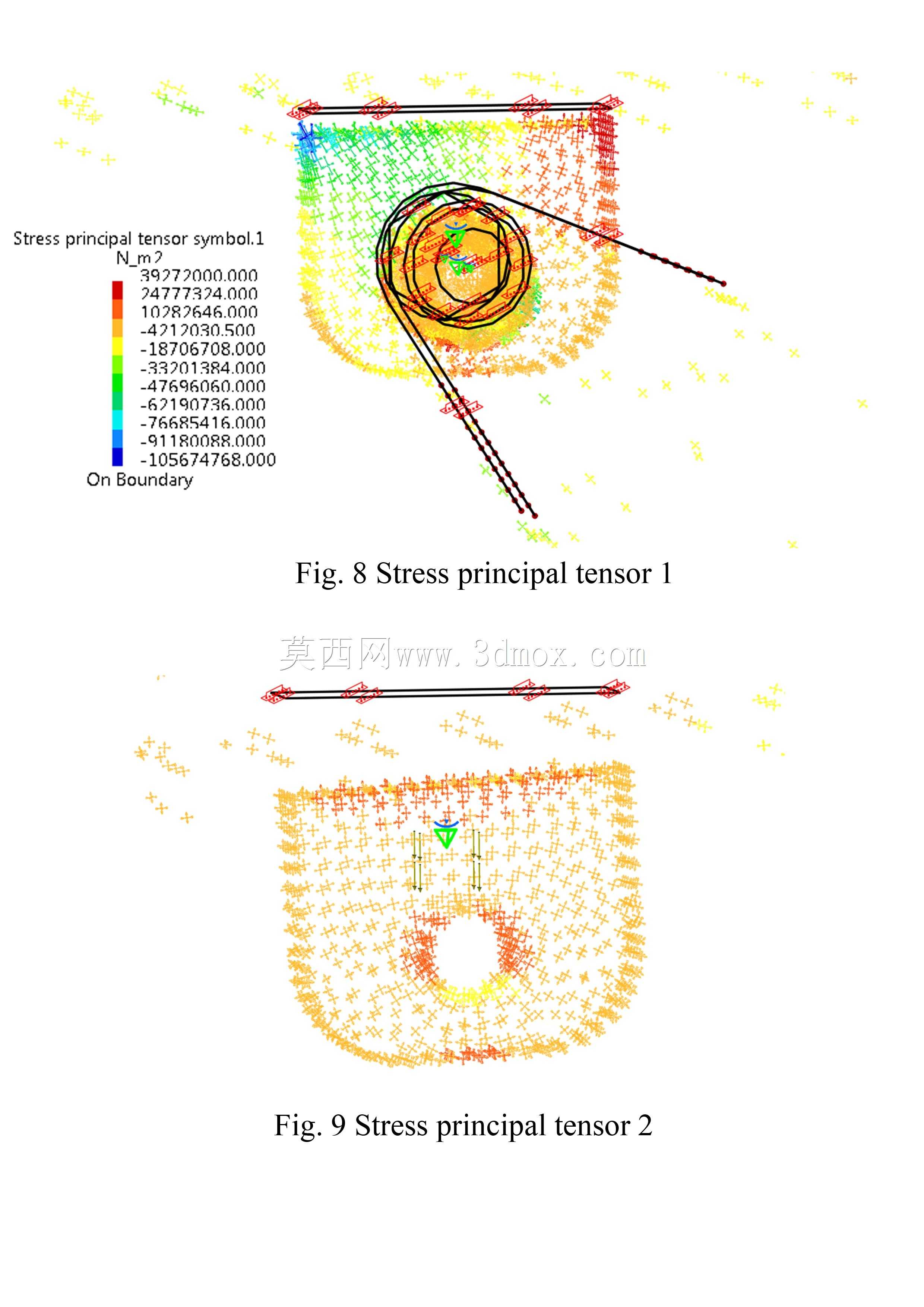

　　每一步都对应实际工程的分析需求，没有多余的花哨设置。在设备的实际运行过程中，结构件的受力状态往往不是单一的静载荷，还会伴随振动、冲击等动态载荷，但静力学分析下的主应力分布是所有动态分析的基础，只有先掌握静载下的应力传递规律，才能进一步开展疲劳分析、模态分析等更复杂的仿真计算。这套模型中展示的两个不同截面的应力张量分布，分别对应结构不同位置的受力状态，可帮助设计人员建立三维空间下的应力分布概念，避免仅从单一截面判断受力状态导致的判断失误。比如在环形结构的径向与轴向，应力的方向与量级存在明显差异，如果只参考单一方向的应力结果，很容易忽略某个方向的高应力区域，给后续的产品使用埋下安全隐患。在和加工环节的对接上，通过有限元分析得到的应力分布结果，还可以指导工艺人员调整加工工艺，比如在高应力区域避免安排焊接工序，防止焊接残余应力和工作应力叠加导致构件失效；在应力水平较低的区域，可适当放宽加工精度要求，降低加工成本，实现设计与工艺的协同优化。
