带摩擦特性分析的凸轮阀组动态结构

　　在流体控制与动力配气类设备的实际工况中，凸轮阀的动态响应直接决定了系统的介质通断精度、运行平顺性与部件使用寿命，这类结构广泛应用在内燃机配气机构、高压流体换向装置、自动化生产线气路控制单元中，核心是通过凸轮轮廓的连续回转，驱动阀杆克服弹簧预紧力完成往复直线动作，实现通路的定时启闭。做这套结构的三维设计时，首先要明确的是安装边界的约束：凸轮的回转中心与阀杆的运动轴线必须保持严格的垂直相交，偏心量偏差控制在0.02mm以内，否则会在接触面上产生额外的侧向分力，加剧凸轮与挺柱接触面的偏磨，这一点在前期建模的装配约束阶段就要完全锁死，不能留自由度冗余。从功能特性上看，这套结构特意做了带摩擦与无摩擦两种工况的力矩特性对标，

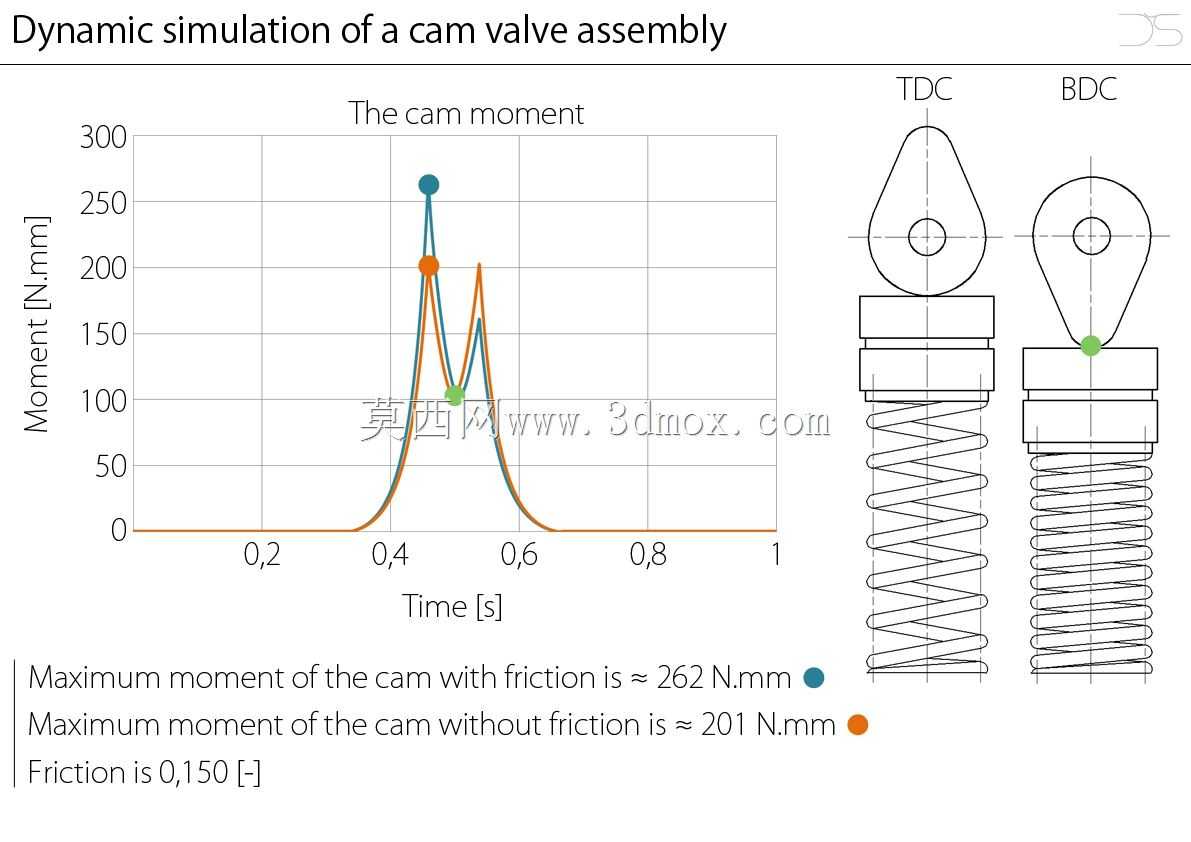

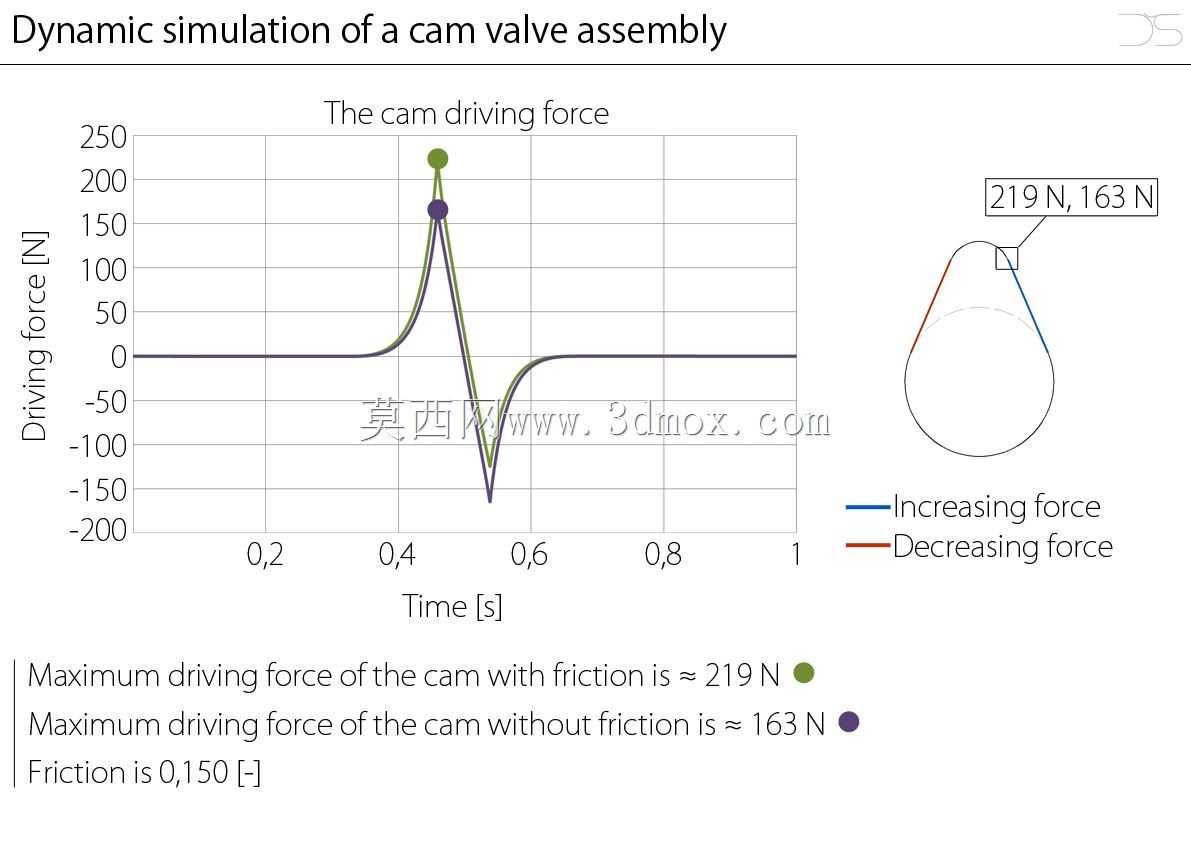

　　实际工程里摩擦系数取0.15是挺柱与凸轮接触面、阀杆与导向套之间的综合摩擦经验值，对应有摩擦工况下凸轮的最大驱动力矩约262N.mm，无摩擦理想状态下约201N.mm，这个差值就是结构设计时需要给驱动端预留的力矩裕量，不能只按理想无摩擦状态选驱动件，否则实际装配后会出现凸轮卡滞、驱动过载的问题。结构的运动逻辑很清晰：凸轮绕固定中心做整周回转，当轮廓的升程段接触挺柱端面时，会推动阀杆向下压缩复位弹簧，逐渐打开阀口；当凸轮轮廓的回程段转过接触点时，复位弹簧的预紧力会推动阀杆向上回位，关闭阀口，图中标注的TDC对应凸轮升程最大位置也就是阀口全开位，BDC对应凸轮基圆段接触挺柱的位置也就是阀口全关位，

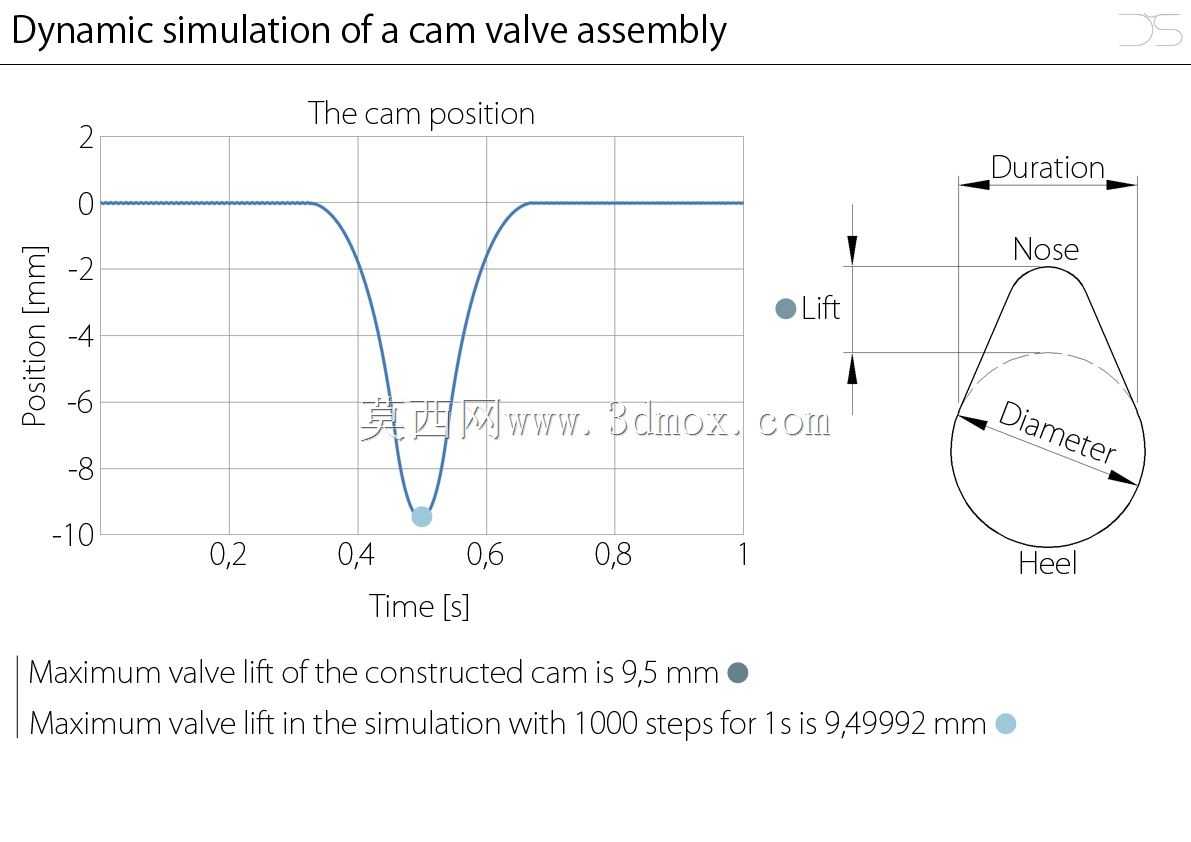

　　两个位置的弹簧压缩量差值就是阀杆的有效工作行程，设计时要保证升程段的轮廓曲线平滑过渡，避免加速度突变带来的刚性冲击。建模过程中，弹簧的参数设置要匹配实际工况的刚度曲线，不能用固定刚度的简化模型糊弄，因为弹簧在不同压缩量下的弹力变化直接影响凸轮的驱动力矩波动，尤其是在阀杆即将到达全开位和开始回位的两个节点，弹簧力的突变如果和凸轮轮廓的加速度变化叠加，很容易产生挺柱飞脱的问题，也就是凸轮转得太快时挺柱脱离凸轮表面，回来的时候会产生撞击噪声，还会损坏接触面。导向套的长度设计也要兼顾，太短会导致阀杆运动时卡滞，太长会增加不必要的摩擦阻力，一般导向长度取阀杆直径的1.5到2倍就可以，同时要在导向套内壁预留润滑脂的存储槽，降低长期运行的磨损量。

　　实际做动态仿真的时候，要把接触刚度、接触阻尼这些参数按实际材料属性设置，凸轮和挺柱都用淬硬钢材质的话，接触刚度取1e5N/mm，阻尼取1e-2s的量级，跑出来的力矩曲线才会和实际测试值贴合，不会出现曲线震荡或者数值偏差过大的问题。另外，凸轮的基圆直径选择也很关键，基圆太小会导致凸轮轮廓的压力角过大，驱动力的有效分力降低，侧向分力变大，基圆太大又会让整个结构的安装尺寸变大，占用过多的设备内部空间，一般直动挺柱结构的凸轮压力角控制在30度以内是比较合理的范围，这套结构的轮廓设计刚好卡在这个合理区间内，既保证了传力效率，又控制了整体的外形尺寸。在装配层面，所有配合面的公差要按IT7级精度设置，凸轮孔与回转轴的配合选H7/k6的过渡配合，阀杆与导向套的配合选H7/f7的间隙配合，既保证运动灵活，又不会有过大的窜动量。很多新手做这类结构的时候，容易忽略弹簧的预紧力设置，直接把弹簧按自由长度装配，结果仿真的时候一开始就出现阀杆窜动，实际装配里弹簧安装的时候就有一定的预压缩量，保证凸轮在基圆位置时，挺柱始终贴紧凸轮表面，不会出现间隙。这套结构的整体安装边界很紧凑，径向尺寸以凸轮回转轴为中心，最大外轮廓不超过凸轮最大升程位置的外圆，轴向尺寸只要预留出弹簧压缩到最短位置的空间就可以，不需要额外的冗余空间，很适合集成在空间受限的控制阀体内部。
