多弯折角度笼形螺母钣金结构设计

项目分类:通用五金配件 发布时间:2022-01-13 ID:495804
  • 多弯折角度笼形螺母钣金结构设计
  • 多弯折角度笼形螺母钣金结构设计

  在通讯机柜、服务器机架、工业电控柜这类需要频繁拆装内部元器件的设备场景里,笼形螺母是解决方孔型材螺纹连接问题的核心配件,它不需要在薄壁型材上预先攻丝,依靠自身弹性卡爪卡入型材预设的方孔内,就能形成稳定的螺纹连接基座,适配不同厚度的安装板固定需求,相比焊接螺母或者压铆螺母,它的可拆卸性更强,不会在型材表面留下不可逆的安装痕迹,后期维护更换元器件时不需要破坏柜体结构。

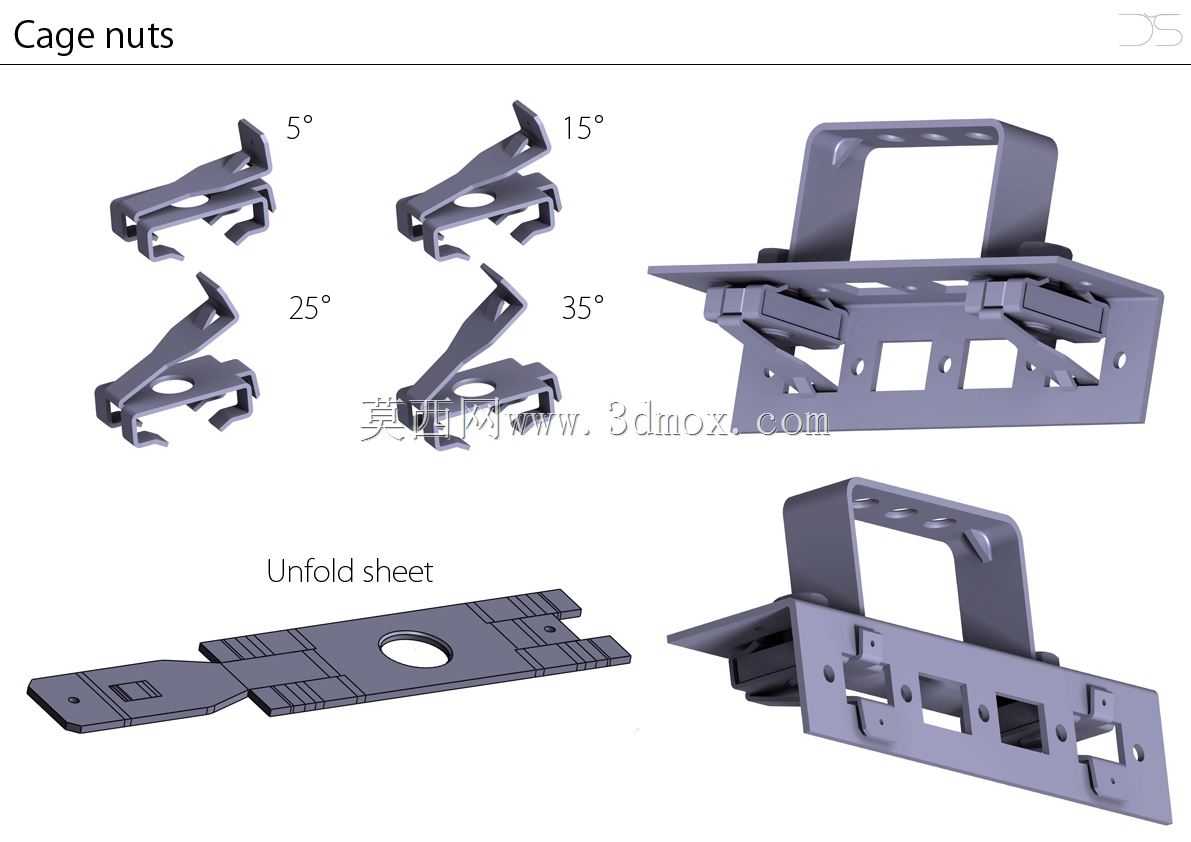

  这次设计的笼形螺母采用整体钣金冲压弯折成型工艺,没有额外的焊接或者铆接工序,所有结构都由同一块带料连续冲压完成,材料选用常用的65Mn弹簧钢,表面做镀锌钝化处理,兼顾弹性夹持力和防锈能力。设计时首先考虑了不同安装场景下的卡爪弯折角度需求,分别做了5°、15°、25°、35°四种卡爪翘起角度的变体,5°小角度版本适配1.2mm以下的薄型安装型材,卡爪压入方孔后形变量小,拆装时需要的按压力度轻,适合经常需要调整安装位置的轻型设备;15°和25°是通用场景版本,适配1.5mm到2.5mm厚度的标准机柜型材,卡入后卡爪的回弹量足够,不会因为设备运输过程中的振动出现松脱;35°大角度版本适配3mm以上的厚壁型材,卡爪的张开行程更大,压入后能牢牢勾住型材背面,承受更大的螺栓锁紧拉力,适合重型电控柜或者承重安装梁的固定场景。

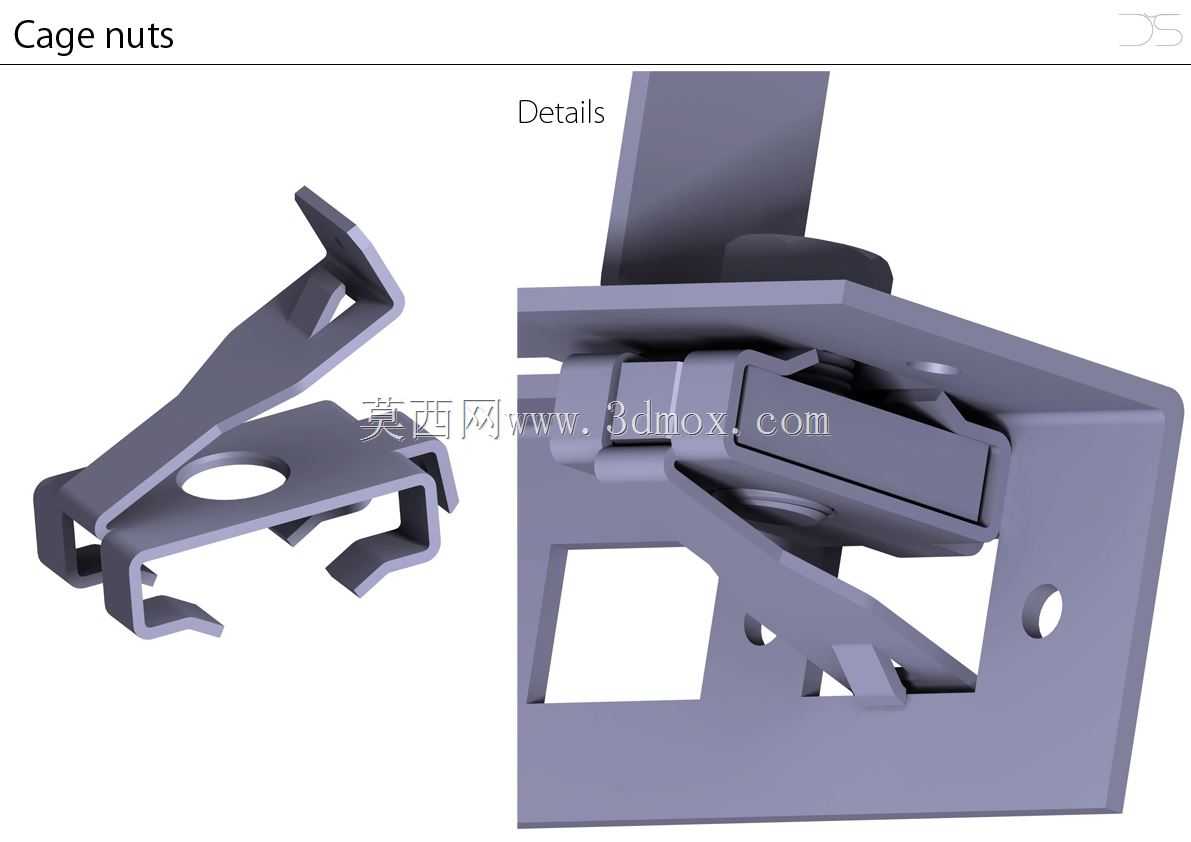

  结构上螺母本体的中心螺纹孔采用翻边成型工艺,翻边高度达到3倍螺距,保证螺纹啮合长度足够,不会出现滑牙问题,翻边处做了圆角过渡,避免应力集中导致螺纹根部开裂。两侧的卡爪和本体之间设计了U型的弹性卸力槽,当螺栓锁紧时,压力会先作用在螺母本体的支撑面上,弹性槽可以吸收一部分锁紧力,避免卡爪因为过度受力发生永久变形失去弹性。安装时只需要用手捏住两侧卡爪,将螺母对准型材上的标准方孔压入,听到卡爪弹开的咔嗒声就代表安装到位,拆卸时用一字螺丝刀撬动卡爪的翘起端就能把螺母从方孔中推出,不需要专用工具,现场维护效率很高。

  设计过程中同步完成了展开料的工艺计算,展开图上预留了冲压定位孔和折弯工艺缺口,所有折弯内角都做了R0.3的圆角处理,避免折弯时出现材料开裂,连续模冲压时的料带连接点设置在卡爪的侧边,冲压完成后连接点的毛刺会在后续滚镀工序中自然磨除,不需要额外的去毛刺工序。安装边界上,这款笼形螺母适配行业通用的9.5mm×9.5mm标准方孔,中心螺纹规格为M6,安装后螺母本体突出型材表面的高度不超过4mm,不会和相邻安装的元器件产生干涉,卡爪压入方孔后在型材背面的突出量为2mm,预留了足够的安全间隙,不会刮伤柜内的线缆。

  实际选型时需要注意,不同弯折角度的版本不能混用在不符合厚度要求的型材上,如果小角度版本用在厚型材上,会出现卡爪无法完全弹开、螺母容易从方孔中脱出的问题;大角度版本用在薄型材上,卡爪的翘起量过大,会导致螺母本体无法贴紧型材表面,螺栓锁紧时螺母会发生倾斜,螺纹啮合出现偏载,长期使用容易出现螺纹滑牙或者卡爪断裂的问题。另外钣金成型的笼形螺母不适合用在有强振动的冲击载荷场景,如果是重型设备的长期固定场景,还是需要搭配防松垫圈使用,或者选用带自锁结构的变体版本。
