工业用卧式三相异步电机结构设计

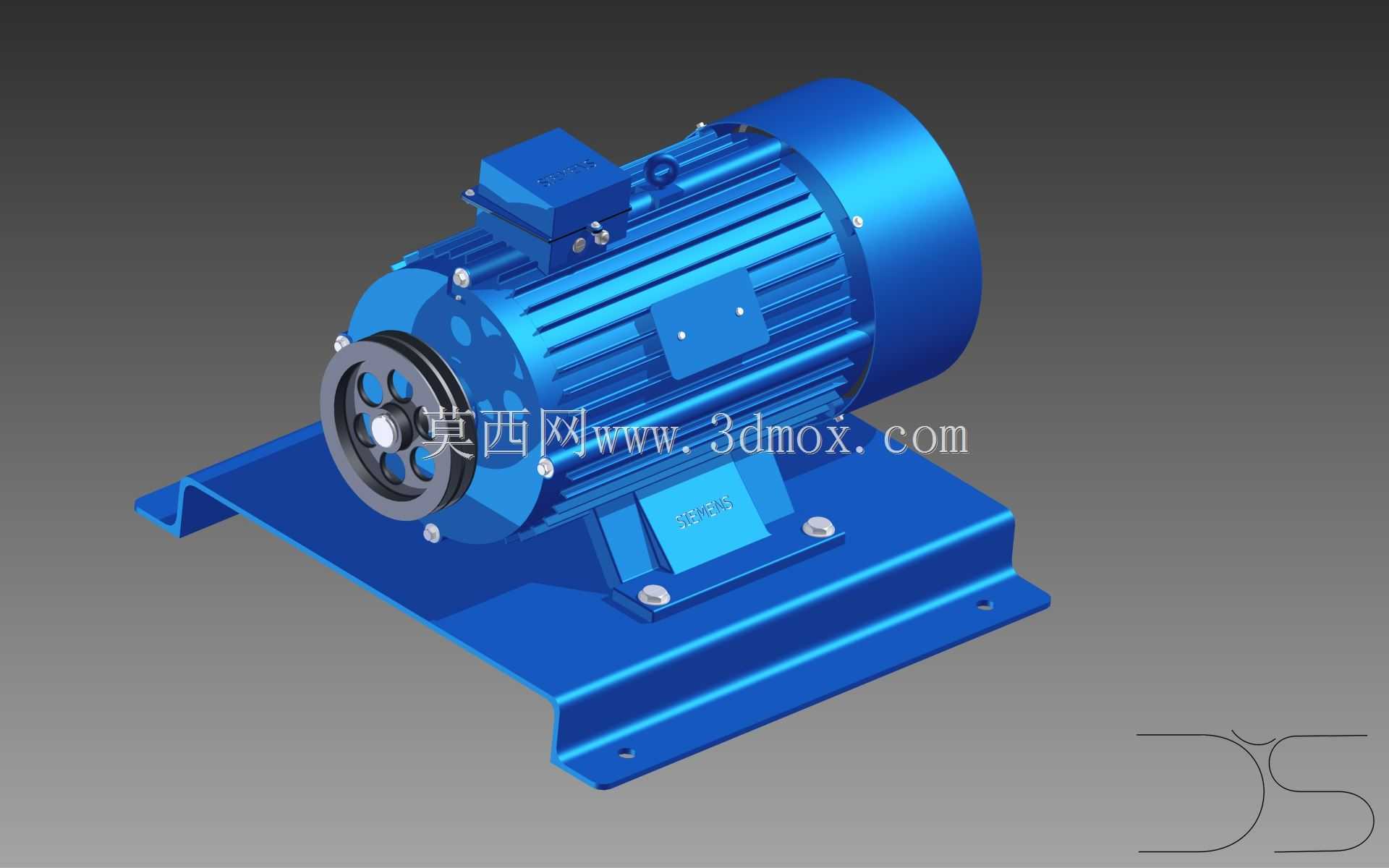

　　在各类工业传动场景中，这类卧式异步电机是应用覆盖范围极广的动力输出部件，从输送线辊筒驱动、小型机床主轴进给、风机水泵配套，到自动化生产线的单机动力单元，都能见到同结构产品的身影。不同于定制化特种电机，这款通用型异步电机的设计优先考虑安装兼容性与运行稳定性，整机采用铸铁材质的机壳与端盖，表面的散热筋沿轴向均匀排布，在电机持续运行时，能通过增大散热面积快速将定子绕组产生的热量传导到外界空气，避免绕组温升过高导致绝缘老化加速，延长设备连续运行时长。底座采用一体式铸铁安装座，四个安装脚预留了长圆形安装孔，安装时可根据现场基座的螺栓孔位做小范围位置调整，降低安装对位的难度，安装面经过铣削加工，平面度控制在合理公差范围内，

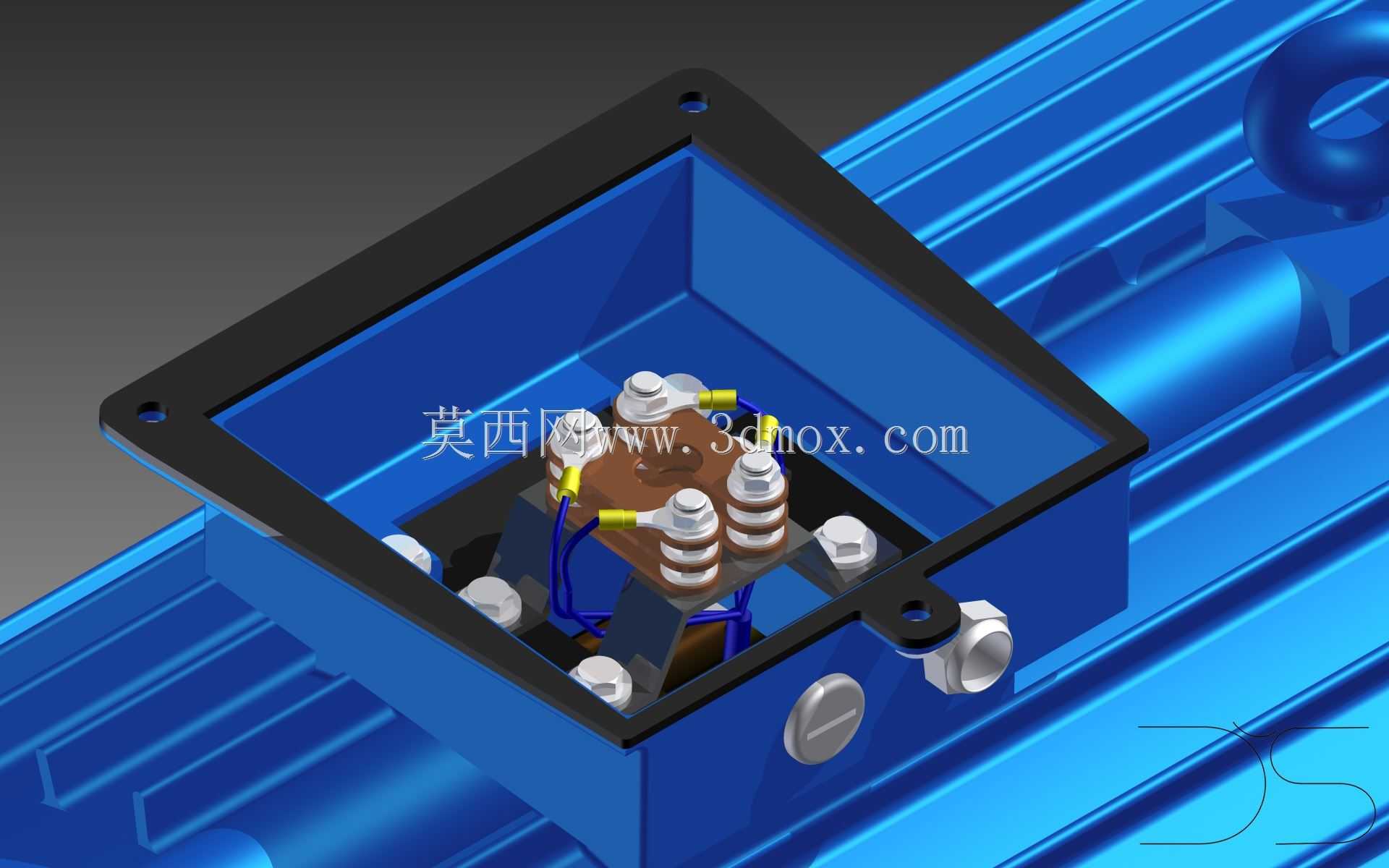

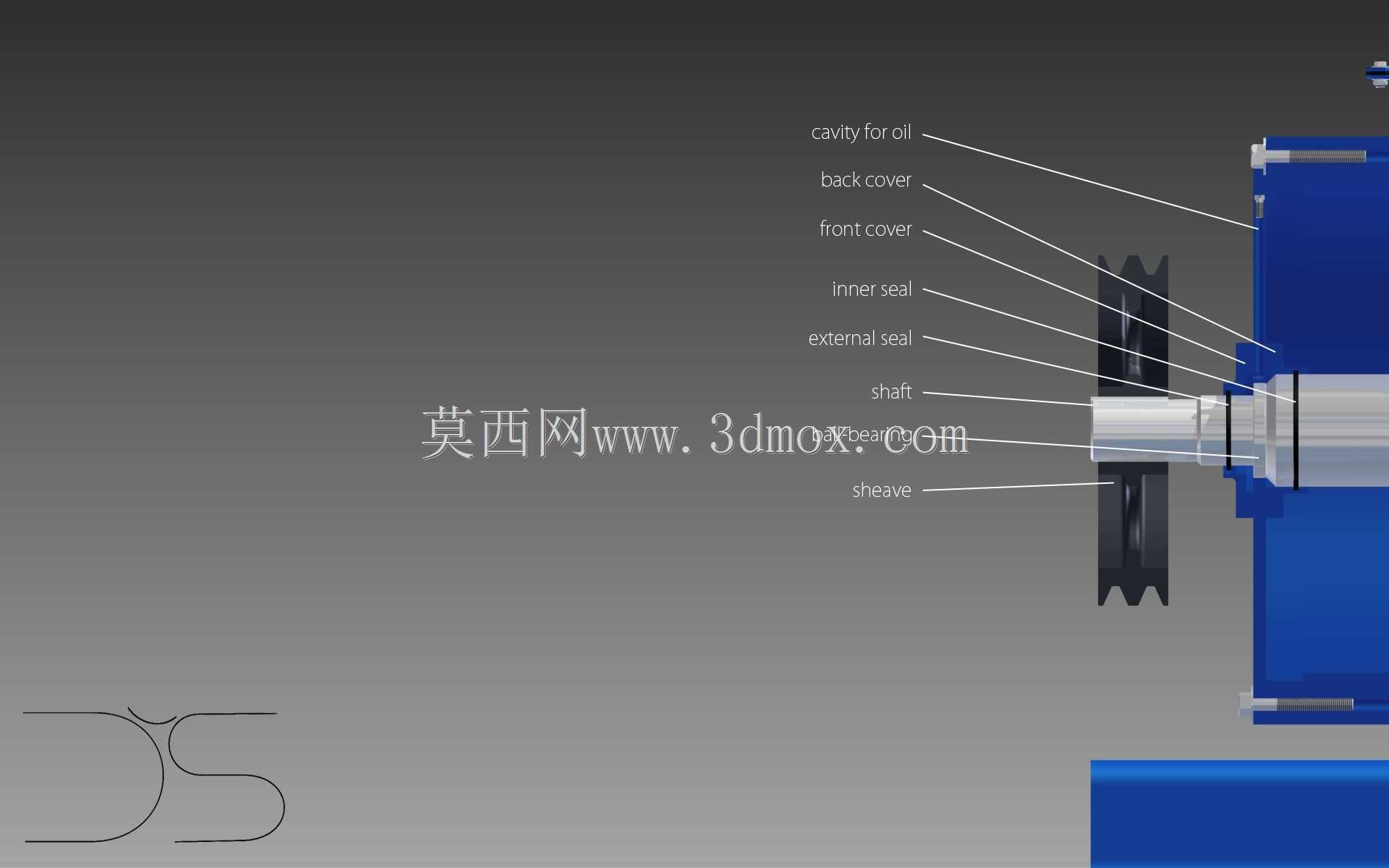

　　保证电机固定后不会出现额外的安装应力，避免运行时因受力不均产生异常振动。输出轴端采用标准轴伸设计，配合键槽可直接连接联轴器、带轮或者齿轮，适配不同的传动连接需求，轴端的密封结构采用双唇口油封，既能防止外界的粉尘、切削液进入轴承腔，也能避免轴承润滑脂在运行过程中甩出，保障轴承长期润滑状态稳定。接线盒设置在机壳顶部，盒内预留了足够的接线空间，可适配不同线径的动力电缆接入，接线盒的密封面配有橡胶密封垫，满足常规工业车间的防护要求，避免飞溅的液体或者粉尘进入接线腔造成接线端子短路。从设计逻辑来看，这款电机的结构完全围绕通用工业场景的使用需求展开，整机的重心落在安装底座的中心区域，运行时的动平衡经过校准，

　　在额定转速下运行时振动幅值控制在标准允许范围内，不会对配套设备的运行精度造成干扰。端盖与机壳采用止口定位配合，装配时能保证定子与转子的同轴度，避免气隙不均导致的运行噪音增大、转矩输出波动问题。轴承选用深沟球轴承，可同时承受径向载荷与少量轴向载荷，适配多数直连传动或者带传动的负载工况，轴承室的尺寸公差经过严格控制，保证轴承外圈与端盖、内圈与轴的配合松紧度合理，既不会出现配合过松导致的跑圈问题，也不会因为配合过紧导致轴承装配后游隙过小出现过热抱死。在实际选型配套时，需要重点关注这款电机的安装边界尺寸：底座安装孔的中心距、轴伸的直径与长度、机壳的最大外径、接线盒的顶部高度，这些尺寸直接决定了电机能否顺利安装到预设的设备工位，

　　避免出现安装后与周边结构件干涉的问题。比如在配套小型皮带输送机时，要确认电机轴伸高度与输送机主动辊的输入轴高度匹配，保证带轮安装后皮带的张紧度处于合理区间；在配套离心泵时，要确认电机法兰与泵体法兰的止口尺寸匹配，保证连接后轴的同轴度符合要求。这款电机的结构设计没有冗余的特殊结构，所有特征都服务于可靠运行、便捷安装、易维护的核心需求，日常维护时只需打开两端的轴承盖即可补充润滑脂，拆卸端盖就能检查转子与定子的状态，不需要特殊的专用工具，适合工厂车间的日常运维场景。散热筋的排布方向与电机运行时的空气流动方向一致，当电机自带的散热风叶随轴转动时，气流能顺着散热筋的沟槽快速流过整个机壳表面，带走热量，即使在封闭的设备舱内，只要预留基本的通风空间，就能满足散热需求。吊环结构设置在机壳顶部，方便设备安装时的吊装转运，吊环的承重经过校核，可承受整机重量的吊装载荷，不会出现吊装过程中脱落的风险。
