立式多层托盘式香蕉片烘干设备结构设计

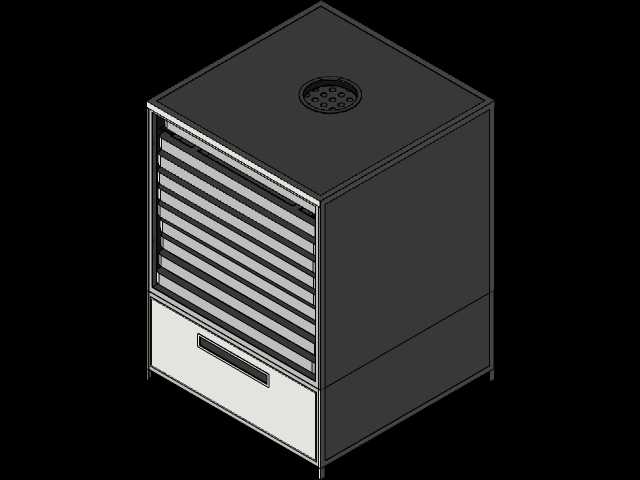

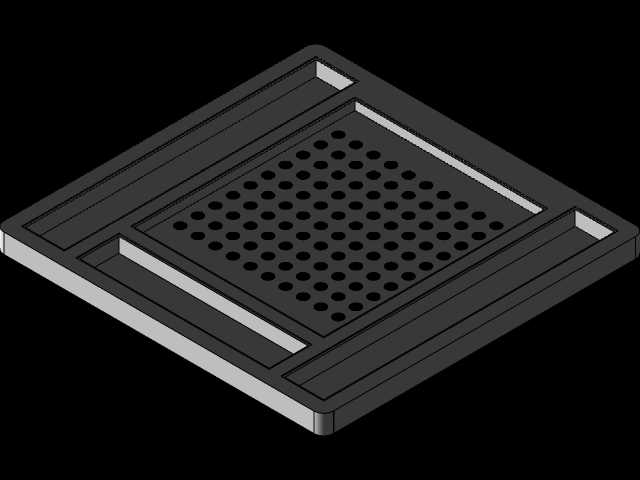

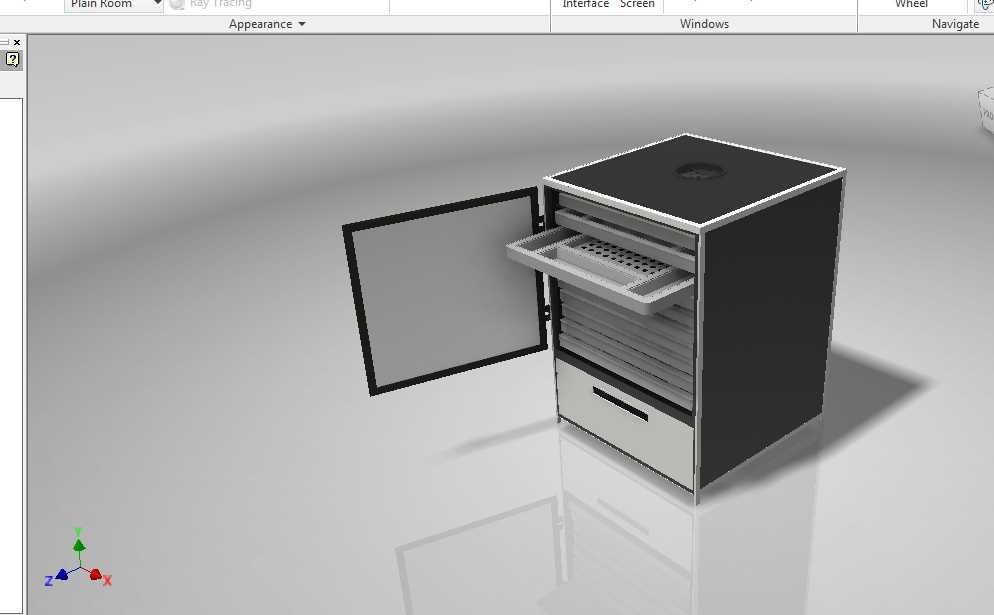

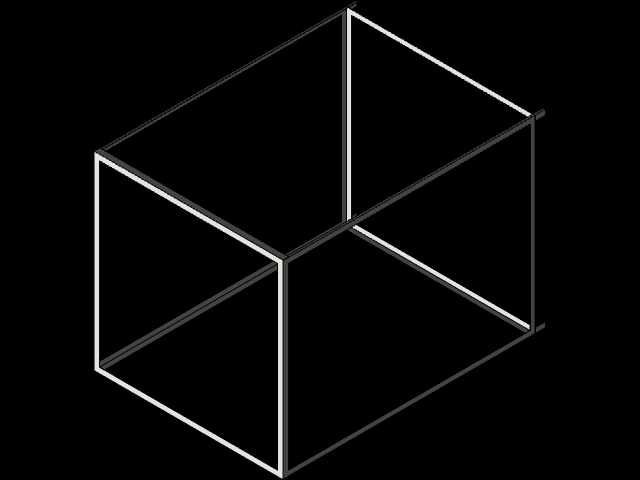

该设备主要应用于农产品初加工领域的果蔬干制生产场景，针对香蕉切片后的批量干燥作业需求设计，可适配小型食品加工坊、农户自营加工点、中小型果蔬深加工企业的生产使用需求，也可兼容苹果片、红薯干、芒果干等同类切片状果蔬的烘干作业，填补了小型批量果蔬烘干场景下设备占地大、操作繁琐、热能利用率低的使用痛点。设备采用立式立柜式整体结构，整体外形为规整长方体造型，底部设置独立抽屉式集水集屑腔，可承接烘干过程中滴落的果汁、掉落的果屑，无需挪动整机即可完成清洁作业，降低日常维护的操作难度。设备正面采用侧开式密封门结构，门体边缘预留密封件安装槽位，可配合耐高温硅胶密封条实现烘干腔的密闭保温，减少烘干过程中的热能外泄，降低作业能耗。内部烘干腔采用多层抽拉式托盘设计，每层托盘为带密集通孔的栅格结构，可保证热风在腔体内上下循环流通，让每层托盘上铺设的香蕉片都能均匀接触热风，避免出现局部烘干过度、局部含水率不达标的问题，托盘抽拉阻尼适中，取放物料时无需额外工具，单人即可完成上下料操作。顶部预留热风循环风机与排湿口的安装位，可根据实际使用需求搭配电加热、空气能加热等不同热源模块，排湿口可外接排湿管道，避免烘干过程中排出的潮气在车间内凝结。设备底部预留可调式支撑脚安装位，可根据安装地面的平整度调整支撑高度，保证设备放置平稳，整机安装边界规整，无需额外预留过多侧面操作空间，仅需在正面预留开门取料的操作距离即可适配小型生产车间的紧凑布局需求。设计过程中优先考虑操作便捷性与热能利用率，将控制模块预设在门体上部区域，操作人员无需弯腰即可完成温度、时长的参数调节，内部层架间距可根据待烘干物料的厚度灵活调整，适配不同品类果蔬的烘干需求，腔体内部所有与物料接触的部位均采用圆弧过渡设计，无清洁死角，符合食品加工设备的卫生设计要求。
