交叉流动涡轮机械结构三维设计作品

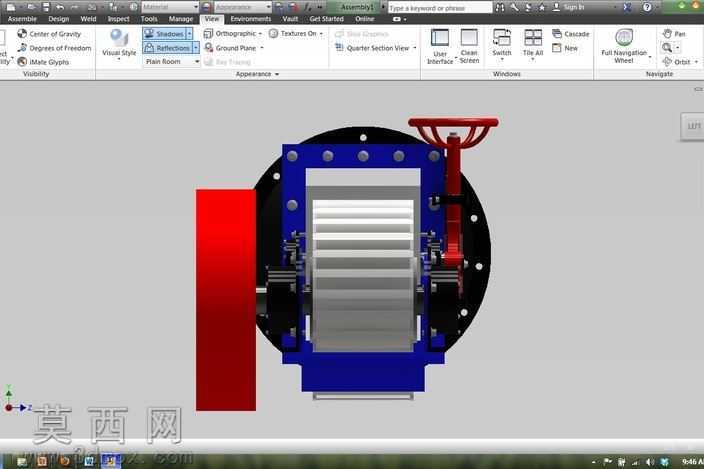

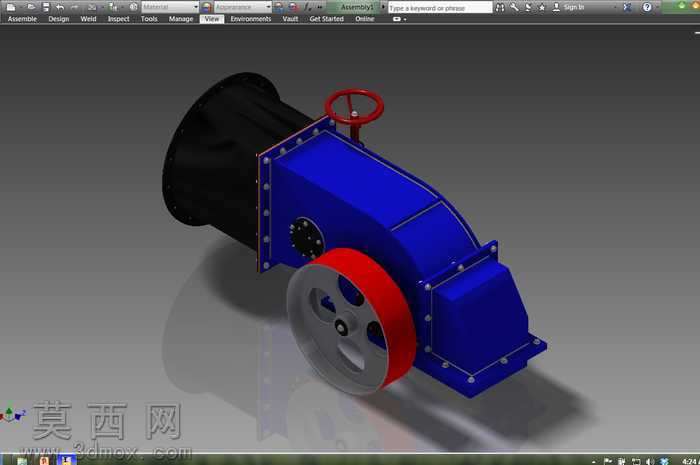

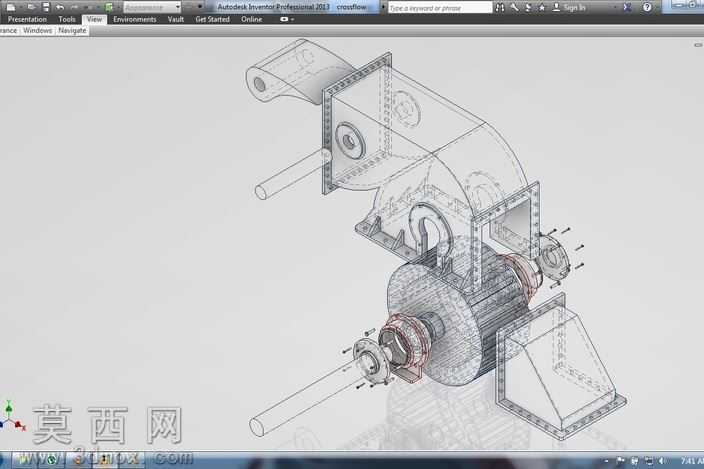

本作品为交叉流动涡轮的三维数字化设计模型，采用Autodesk Inventor完成全参数化建模与装配校验，建模过程严格遵循机械设计规范，对涡轮的进气流道、壳体结构、传动组件、调节机构进行了1:1等比例还原。建模阶段首先搭建整体装配骨架，以流体流向为核心基准确定各部件的装配位置，首先完成蓝色主壳体的实体建模，对壳体的法兰连接边、螺栓安装孔、加强筋结构进行逐一绘制，通过拉伸、切除、阵列等特征命令保证壳体壁厚均匀、安装孔位同轴度符合装配要求，壳体表面做哑光金属漆材质渲染，还原工业设备壳体的真实质感。进风口段采用黑色哑光材质，还原风道的磨砂金属质感，与主壳体通过周向布置的螺栓实现紧固连接，建模时对螺栓的螺纹特征、垫片结构做了简化处理，在保证装配关系清晰的前提下优化模型运行性能。传动端的带轮结构采用红灰双色材质区分，红色轮缘做亮面烤漆质感处理，灰色轮毂做金属切削质感还原，带轮与内部传动轴的配合位做了公差适配的结构设计，保证传动结构的合理性。顶部的手轮调节机构采用红色手轮搭配金属阀杆的材质搭配，手轮的轮辐、转动握柄结构做了精细化建模，还原调节机构的操作形态。整体模型完成装配后添加了环境阴影、材质反光效果，在渲染场景中还原工业设备的真实展示效果，各部件之间不存在干涉问题，装配层级清晰，可直接用于结构展示、原理讲解、后续工程图导出等场景。设计过程中以交叉流动涡轮的流体通过特性为核心思路，优化流道的弯折角度，减少流体在壳体内的阻力损失，同时兼顾外部结构的安装便利性，预留的安装底座孔位可直接适配常规的工业安装场景，各连接部位的法兰尺寸、螺栓规格均参考通用机械标准选取，保证模型具备实际工程参考价值。
