黄铜材质截止式调节阀门结构设计

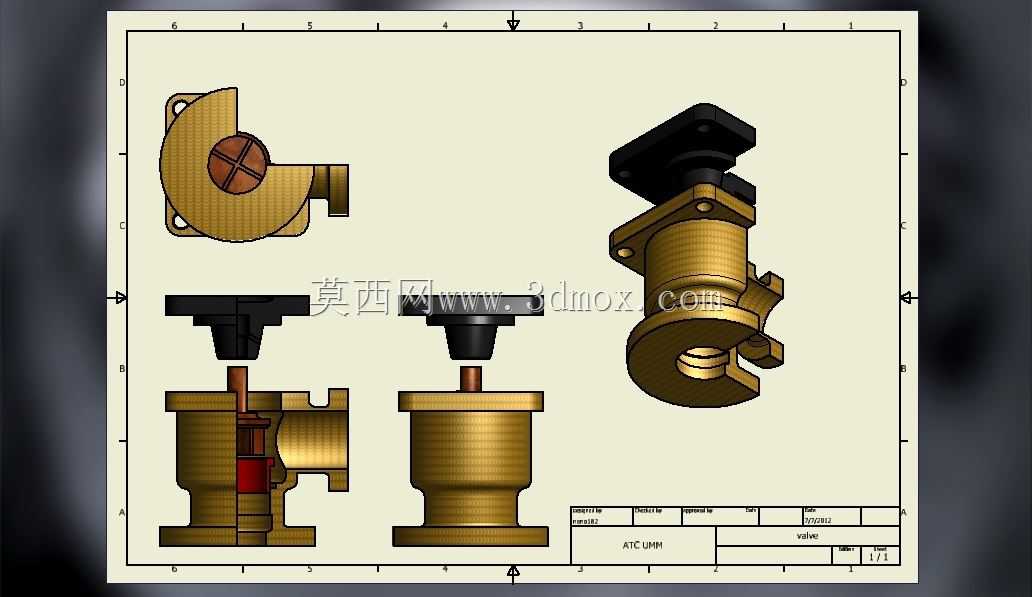

　　这款阀门的结构设计围绕低压流体管路的通断与流量调节需求展开，主体采用黄铜材质加工，适配民用给排水、小型暖通回路、低压气动输送等常见应用场景，可在常温工况下完成对水、低压蒸汽、非腐蚀性气体等介质的流向控制。从结构拆解视图能看到，阀体采用一体式铸造成型后精加工密封面，流道采用转角式布局，相比直通式结构能在较小安装空间内实现管路90度转向的同时完成截流功能，减少管路额外弯头配件的使用，降低整体管路的泄漏点数量。

　　设计阶段优先考虑了手动操作的力矩平衡，顶部的黑色操作手轮采用增大直径的多边形结构，表面做防滑纹理处理，操作人员无需额外工具即可完成启闭动作，阀杆与阀体之间采用填料密封结构，预留了填料压紧余量，长期使用出现密封磨损时，可通过压紧填料压盖补偿密封量，无需整体拆解阀门即可完成日常维护。阀芯采用锥面密封结构，相比平面密封具备更好的对中容错性，即使阀杆存在微小的加工同轴度误差，也能保证密封面完全贴合，关闭状态下无内漏情况，同时锥面结构的流量调节线性度更好，在半开状态下可实现流量的线性微调，满足不同工况下的流量调节需求。

　　从安装边界来看，阀体两端的连接法兰采用标准小口径法兰尺寸，螺栓孔位间距匹配常规低压管路的安装标准，可直接对接同规格的金属管路或硬质塑料管路，安装时无需额外定制转接配件。整体外形的轴向尺寸控制紧凑，顶部手轮的最大旋转半径小于阀体中心到安装面的距离，操作时不会与周边管路或安装支架产生干涉，适合安装在空间局促的设备内部管路、楼宇管井等位置。阀体侧面的定位凸台结构可配合管路支架完成固定，避免阀门长期受管路应力影响出现密封面错位，提升长期使用的可靠性。

　　内部流道做了圆弧过渡处理，没有直角突变结构，介质流经时的阻力损失更小，不会在流道内部形成介质滞留区，降低杂质沉积卡滞阀芯的概率，适配含有少量微小固体杂质的流体工况。阀杆的升降行程做了机械限位，全开和全关位置都有硬限位结构，避免操作人员过度旋转导致阀杆脱出或者密封面压损，日常操作时只需旋转手轮到限位位置即可完成启闭，无需额外判断行程位置，降低操作门槛。从剖面结构能看到，阀芯与阀杆采用活动连接结构，关闭时阀芯可自动适配密封面角度，不会因为阀杆的旋转摩擦带动密封面产生磨损，大幅延长密封件的使用寿命，日常维护时仅需更换顶部填料和阀芯密封垫即可完成检修，维护成本远低于整体更换阀门。
