伞锥啮合式匀速转可变旋转传动机构

项目分类:3D模型 发布时间:2021-05-20 ID:181913
  • 伞锥啮合式匀速转可变旋转传动机构
  • 伞锥啮合式匀速转可变旋转传动机构
  • 伞锥啮合式匀速转可变旋转传动机构
  • 伞锥啮合式匀速转可变旋转传动机构
  • 伞锥啮合式匀速转可变旋转传动机构
  • 伞锥啮合式匀速转可变旋转传动机构

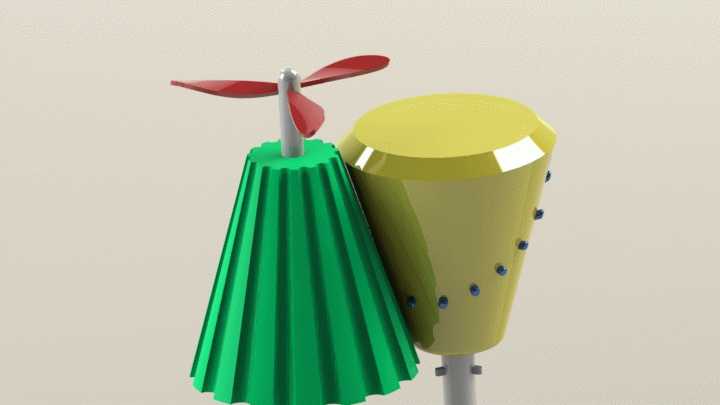

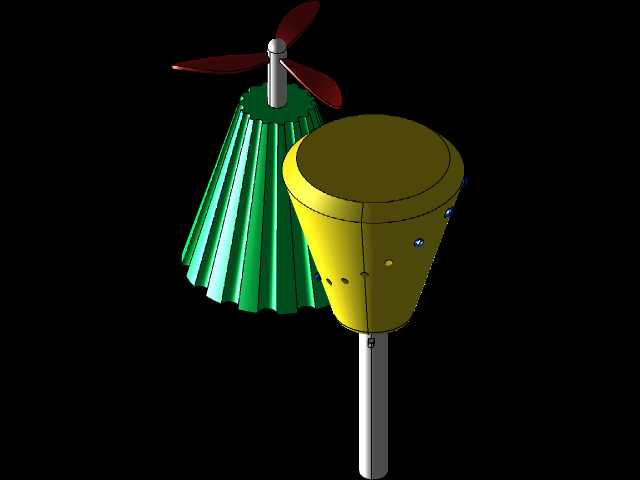

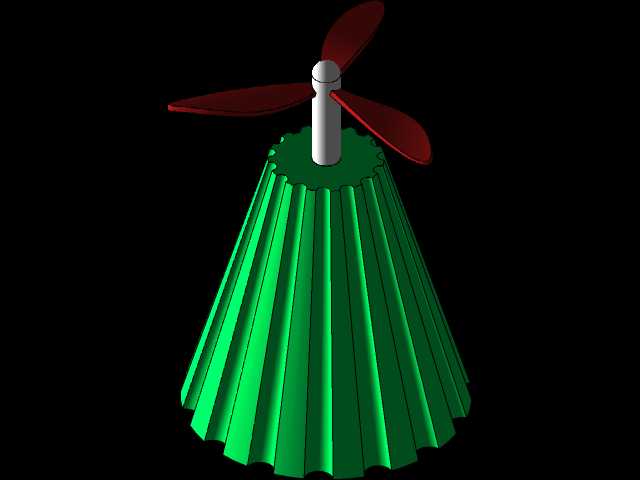

该传动机构核心解决匀速输入下的可变转速输出需求,广泛适配轻工自动化生产线、小型物料分选设备、教学演示实验台、玩具动力模组等需要连续变速传动的场景,可在不切断动力输入的前提下实现输出端转速的连续平滑调整,替代传统分级变速齿轮组的顿挫缺陷,适配对传动平稳性有一定要求的轻载传动工况。机构核心由两个啮合传动部件组成,左侧为带竖向棱齿的伞形锥轮,顶部同轴安装三叶风叶作为输出负载演示端,右侧为橄榄形锥鼓,锥鼓表面沿螺旋轨迹排布多组圆柱啮合销,两组部件轴线呈固定夹角布置,安装时需保证伞形锥轮的棱齿与锥鼓表面的螺旋销柱保持稳定啮合间隙,避免传动卡滞或齿面过度磨损。设计层面采用非圆啮合传动思路,摒弃传统齿轮固定传动比的啮合逻辑,利用锥鼓表面螺旋排布的销柱与伞锥轮全宽度棱齿的啮合特性,当锥鼓沿自身轴向移动调整啮合位置时,伞锥轮与锥鼓的接触啮合半径连续变化,在锥鼓端保持匀速旋转输入的状态下,伞锥轮端即可获得连续变化的旋转输出转速,无需额外设置离合器或换挡齿轮组即可实现无级变速效果。外形结构上,伞形锥轮采用大端朝下小端朝上的锥台结构,棱齿沿锥面母线方向通长布置,保证锥鼓轴向移动全程都能与棱齿保持有效啮合,锥鼓采用两端收窄中间外凸的橄榄形轮廓,表面螺旋销柱沿螺旋升角均匀嵌入锥鼓基体,销柱端部做圆弧过渡处理,降低与棱齿啮合时的冲击噪音。安装边界方面,两组部件需分别配置独立的支撑转轴,转轴轴线夹角需与锥面啮合角度严格匹配,锥鼓的轴向移动行程需覆盖螺旋销柱的全段排布长度,预留足够的轴向移动空间避免行程干涉,整体机构结构紧凑,无需复杂的润滑回路即可稳定运行,适配轻载连续变速的传动场景,可直接集成到小型自动化设备的动力传输链路中,也可作为机械原理教学的具象演示载体,直观展示非圆齿轮传动、无级变速的核心机械逻辑,帮助从业者理解可变传动比的实现路径。
