冲压级进模料带端子结构三维设计

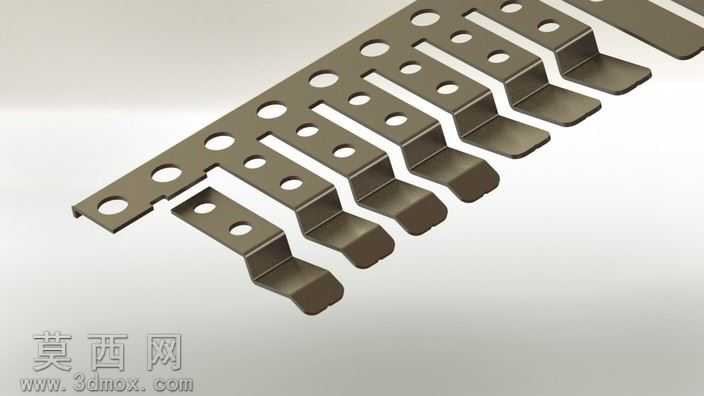

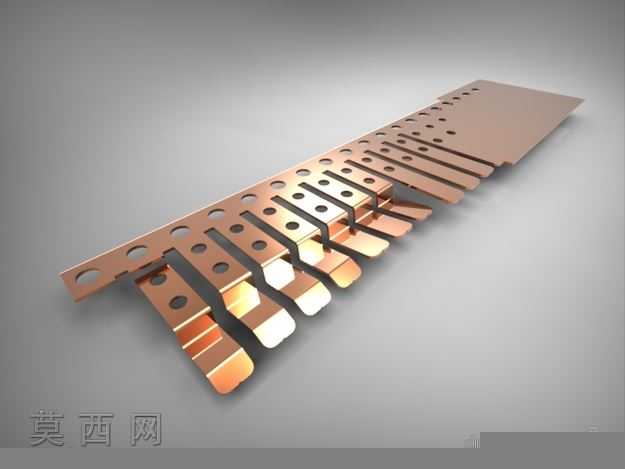

本模型为冲压生产用端子料带的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循冲压级进模的送料、冲裁、成型工艺逻辑，完整还原了端子料带在连续冲压工序中的载体形态与工位排布。模型主体采用连续料带式结构设计，料带侧边设置等距排布的导正销孔，孔位间距匹配标准压力机的送料步距，导正孔直径经过工艺校核，可保证多工位冲压过程中的送料定位精度，避免步距偏移导致的产品尺寸超差。料带本体采用平直带材作为载体，沿送料方向依次排布冲裁工位、预压工位、成型工位与分离工位，每个工位对应的端子半成品结构清晰可辨，端子接触端设置差异化的弹片结构，弹片的弯折角度、悬臂长度均按照接插件的接触弹力要求设计，可保证装配后与对接端的可靠接触。模型渲染阶段采用金属哑光材质模拟冲压钢带的表面质感，对端子接触端的镀层区域做了差异化材质区分，还原了镀锡端子的亮面金属效果，同时通过光影调整突出料带的冲裁断面特征与弯折成型的圆角细节，清晰展现各工位的成型状态。设计过程中重点考量了料带的载体强度，在工位之间预留了足够的连接桥宽度，避免冲压送料过程中料带拉扯变形，同时针对弹片成型工位预留了回弹补偿量，保证冲压后弹片的角度符合设计要求；导正孔与产品成型区域的位置公差严格按照精密冲压的精度要求设定，可直接用于级进模的工位排布参考与工艺验证。模型完整保留了料带的所有结构细节，包括冲裁后的废料避让缺口、端子之间的预断痕、料带末端的导向斜角，所有特征均采用可编辑的草图与特征命令创建，方便后续根据实际生产需求调整料带步距、端子尺寸与工位排布，可用于冲压工艺教学、级进模设计方案验证以及五金端子产品的结构展示。
