菱形扩张金属散热防护网结构设计

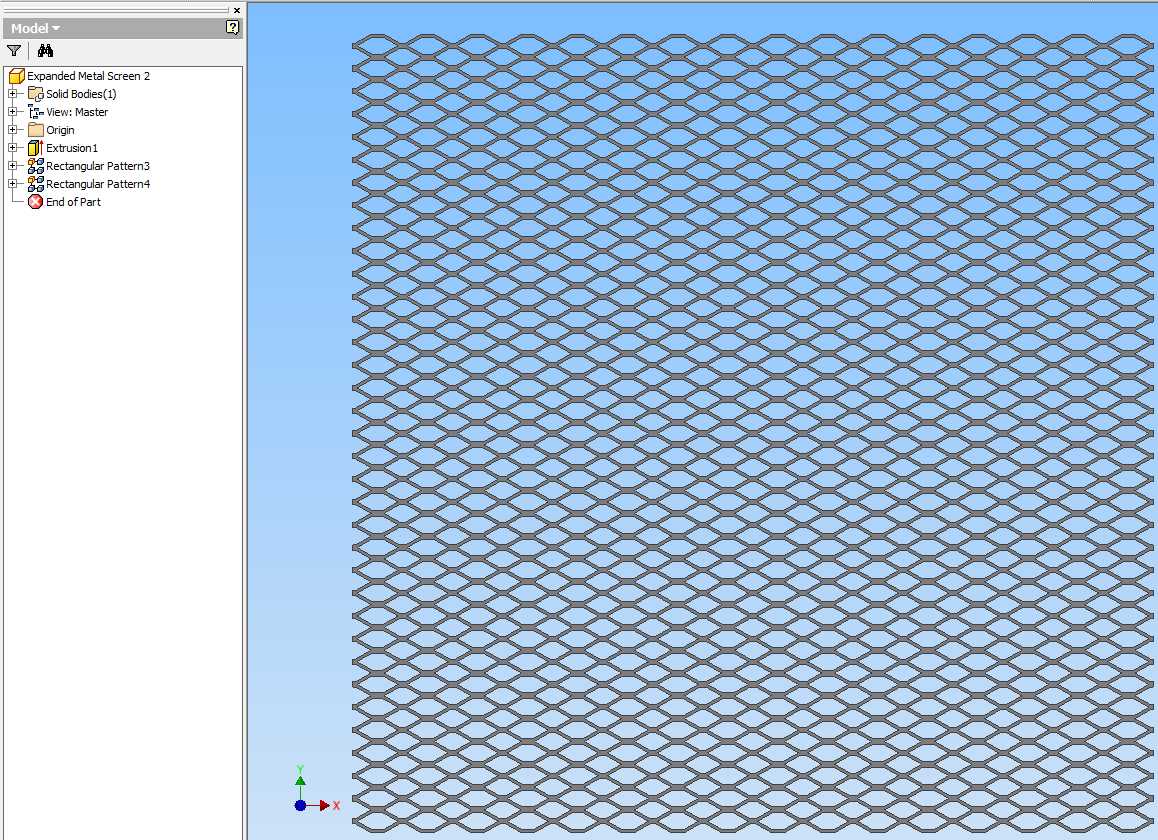

这款菱形扩张金属网主要面向散热通风、设备防护类应用场景，常见于工业冷却风扇背面防护、机柜通风口遮挡、设备进风口隔挡、筛分作业基层网面等使用场景，既可以作为大尺寸圆形冷却风扇的背部防护切割基材，也可直接裁切为矩形、异形等适配形状，覆盖工业电控柜散热、大型设备通风防护、户外设备隔挡、物料筛分分级等多类实际使用需求。从功能特性来看，该金属网采用连续一体的菱形网孔结构，网孔排布均匀规整，在保证足够结构支撑强度的同时，拥有极高的通风通过率，不会对散热气流产生明显的阻挡损耗，同时连续冲压扩张的成型结构让网面整体韧性优异，抗冲击、抗形变能力强，既能阻挡外部杂物、飞虫进入设备内部触碰运转部件，也能避免人员误触内部高速运转结构引发安全风险，网面边缘规整无毛刺，裁切加工后不会产生尖锐毛边，适配各类安装固定方式。在设计思路上，该网面采用阵列化参数化设计逻辑，以单个菱形网孔单元为基础特征，通过规则的横向、纵向矩形阵列排布形成整幅网面，设计过程中预留了充足的阵列参数调整空间，使用者可以根据自身实际使用需求，灵活调整阵列的行列数量，快速生成不同幅面尺寸的网面结构，无需重新绘制单个网孔特征，大幅提升不同场景下的适配效率；网孔单元的尺寸经过精准校核，单个小网格的长、宽尺寸经过反复验证，既保证了网面的通透率满足大流量通风散热需求，也控制了网孔的最大间隙，避免尺寸过大的杂物穿过网面进入设备内部，同时均衡的网孔尺寸让网面各个方向的结构强度保持一致，不会出现局部受力薄弱易变形的问题。从外形尺寸与安装边界来看，基础款网面为矩形整幅结构，预留了充足的裁切余量，可直接切割为26英寸直径的圆形结构适配大规格冷却风扇，也可根据安装位的实际形状裁切为任意异形轮廓，网面厚度适配常规的五金安装固定方式，可采用压条固定、螺丝锁附、焊接固定、包边固定等多种安装工艺，无需额外调整安装位的结构尺寸，适配各类设备的原有安装边界，不会和周边的壳体、结构件产生安装干涉；网面本身未限定特定制作材料，可根据使用场景的防腐、强度、耐温需求，选择冷轧钢、不锈钢、铝合金等不同材质加工制作，适配高温、高湿、腐蚀等各类特殊使用环境。
