电机直联式齿轮泵撬装集成结构

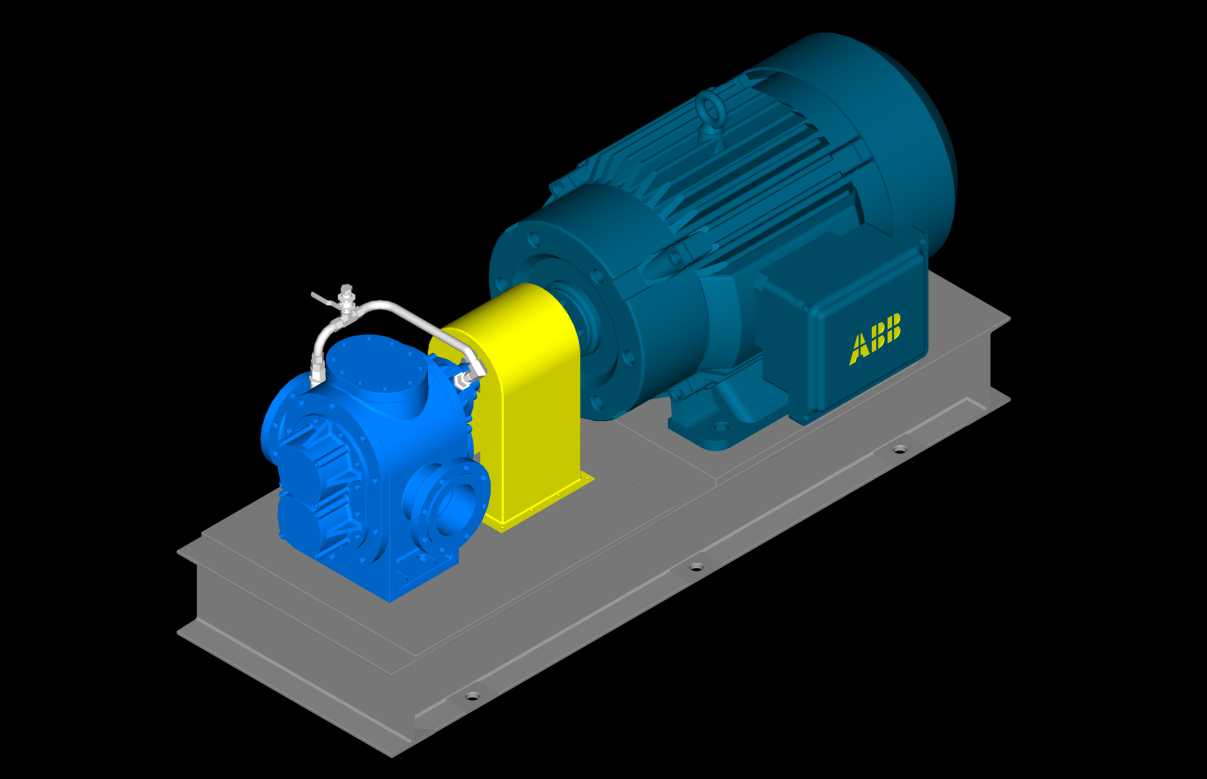

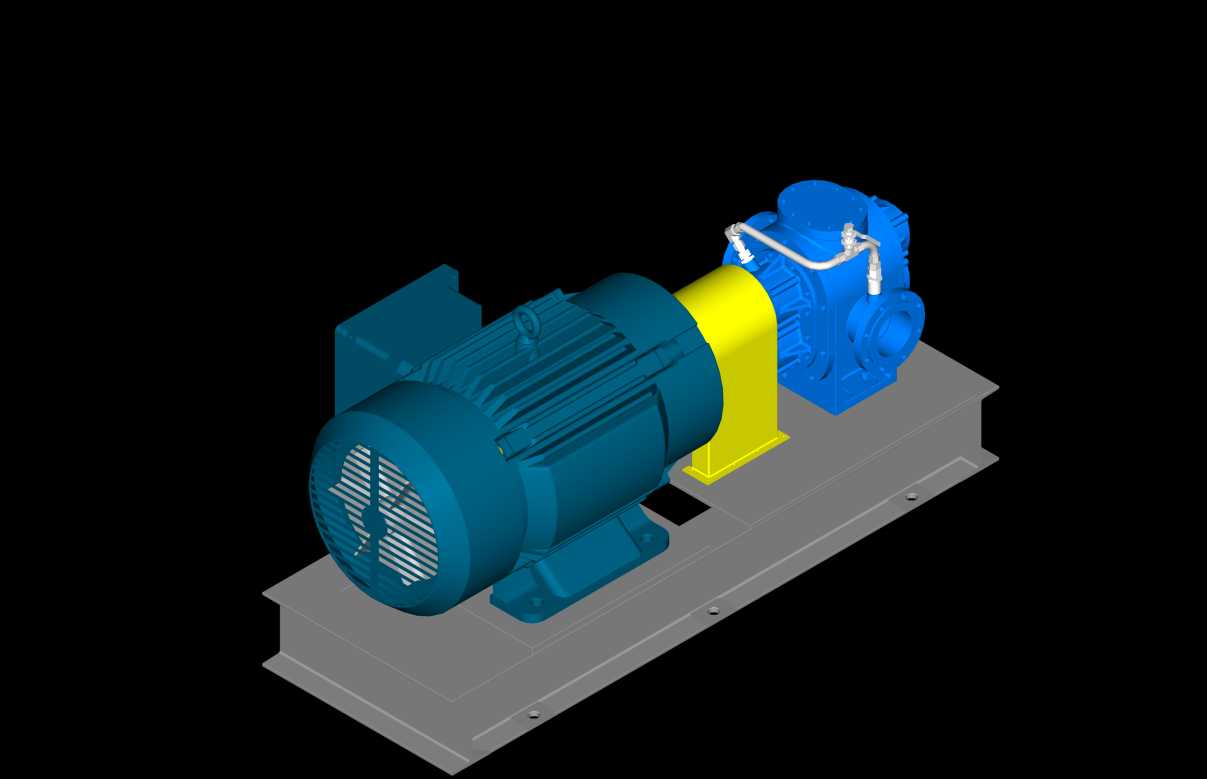

这套集成式齿轮泵撬块，是面向工业流体输送场景打造的一体化动力输送单元，广泛应用于液压系统供油、润滑油循环、轻质燃油输送、粘稠化工介质转运等工况，在机床液压站、船舶动力舱、石化中转管线、工程机械供油系统中都能见到这类集成泵组的身影，它的核心作用是依靠齿轮啮合形成的密闭容积变化，为管路内的流体提供稳定的压力与流量，保障整个流体回路的持续稳定运行。从功能特性来看，这套泵组将驱动电机、联轴器护罩、齿轮泵主体、公共安装底座做了一体化集成设计，省去了现场分别安装找正的繁琐工序，用户只需要固定底座、连接进出口管路与供电线路即可投入使用，大幅降低了现场安装的技术门槛与施工周期。泵体本身采用外啮合齿轮结构，具备自吸能力强、流量脉动小、对介质粘度适应范围广的特点，能够输送粘度从稀质润滑油到中等粘稠度工业油液的各类介质，运行过程中压力输出稳定，适合对供油连续性要求较高的工况。在设计思路上，这套结构充分考虑了工业现场的安装与维护需求：驱动端选用标准卧式三相异步电机，通过刚性联轴器与泵轴直联，中间设置明黄色的联轴器安全护罩，既可以避免运转过程中人员误触旋转部件造成安全事故，也能阻挡外界灰尘、碎屑落入联轴器位置影响传动效率；公共底座采用加厚钢板焊接成型，表面做了平整加工，电机与泵体的安装位置都预留了精准的定位止口与螺栓孔，能够保证电机轴与泵轴的同轴度控制在允许偏差范围内，避免运转过程中出现额外的径向载荷，延长轴承与轴封的使用寿命；泵体顶部预留了排气与溢流阀接口，侧面设置了进出口法兰连接位，方便用户根据现场管路走向灵活配管，泵体自带的安全阀结构可以在出口压力超限时自动溢流，保护泵体与管路不会因为超压出现损坏。从安装边界来看，整套撬块的外形为规整的长方体布局，电机位于撬块后侧，泵体位于前侧，护罩设置在两者中间，整体重心落在底座中心区域，安装时只需要按照底座的安装孔位预留固定螺栓位置，预留出前侧泵体检修、后侧电机接线、顶部阀件操作的操作空间即可，不需要额外搭建复杂的安装支架，底座的高度设计也兼顾了管路连接的操作便利性与底部排污的空间需求，日常维护时只需要拆开护罩即可检查联轴器的磨损情况，拆卸泵体端盖即可检查齿轮与密封件的状态，维护操作空间充足，不需要将整套泵组从安装位置拆解下来就能完成常规保养工作。
