OB-31型设备减振支撑装置结构设计

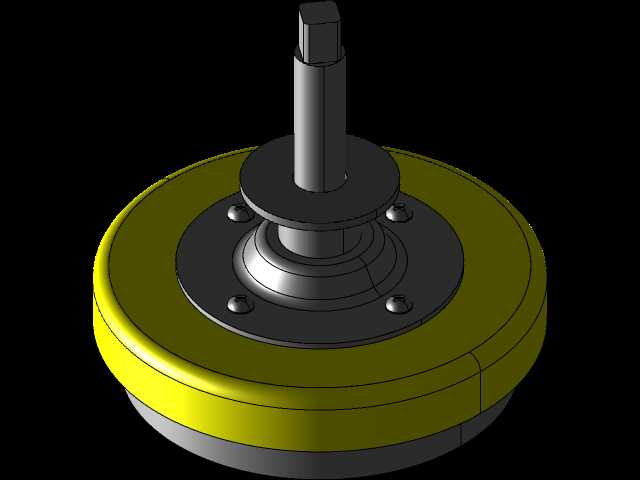

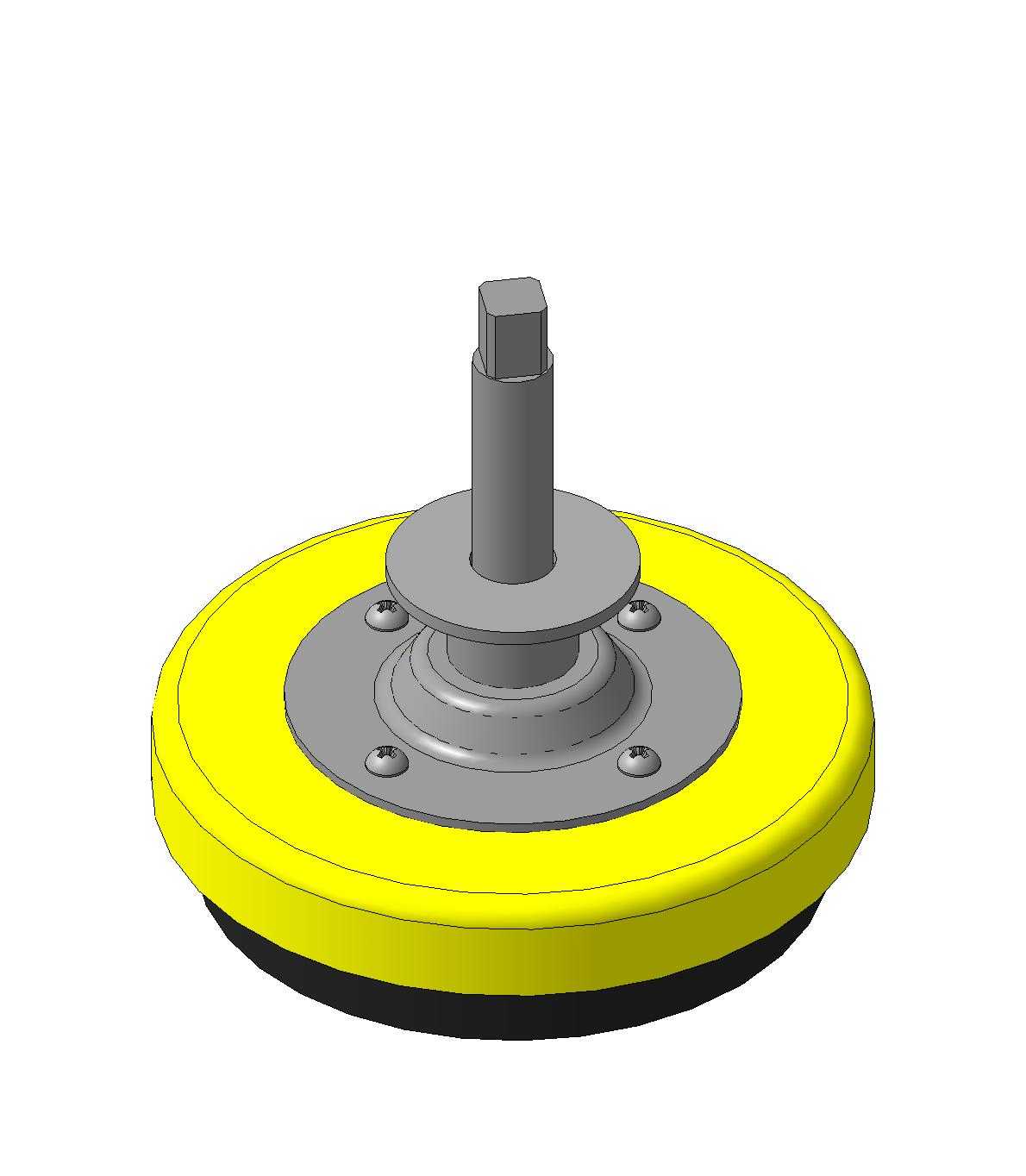

该减振支撑装置主要面向工业生产场景中存在持续振动、冲击载荷的设备安装需求，常见应用涵盖中小型工业泵组、风机、精密检测台架、轻型输送设备以及实验室测试工装的底部隔振场景，核心作用是阻断设备运行产生的振动向安装基础传递，同时削弱外界环境振动对设备本身的干扰，避免振动引发的紧固件松动、零部件疲劳损耗、加工精度偏移等问题，也能有效降低振动传导带来的车间环境噪声污染。从功能特性来看，这款支撑装置采用复合式隔振结构设计，底部的环形弹性垫层选用耐油耐老化的阻尼弹性材质，能够同时吸收垂直方向的冲击载荷与水平方向的小幅偏移振动，中部的金属承力盘通过多组均布的紧固件与弹性层刚性连接，既保证了承载过程中的结构强度，也能让上部载荷均匀分散到整个弹性接触面上，避免局部应力集中导致的弹性件过早失效。顶部的柱状连接端采用标准方头定位结构，能够快速与设备底部的安装孔位适配，不需要额外加工定制连接接口，大幅降低现场安装的适配成本。在设计思路上，这款结构优先兼顾了承载稳定性与隔振效率的平衡，整体采用圆盘式底座布局，相比支脚式单点支撑拥有更大的接地接触面积，不需要额外制作大型安装基板就能保证设备放置的平稳性，即使在平整度一般的水泥安装地面上，也能通过弹性层的微量形变自动补偿地面高差，避免设备出现放置翘曲、运行晃动的问题。金属承力部件的边缘做了圆弧过渡处理，既消除了安装过程中的锐边划伤风险，也能减少应力集中点，提升长期交变载荷下的结构使用寿命。从安装边界来看，该装置整体为同轴式圆盘结构，最大外径适配常规中小型设备的底部安装间距，安装时只需要在设备底部预留对应直径的平面安装区域，将顶部连接柱插入设备预设的安装孔位后锁紧固定，再将装置整体放置在平整基础上即可完成部署，不需要在地面打孔做永久性锚固，方便设备后续的移位与布局调整。装置整体的垂直高度经过优化设计，不会过度抬升设备的重心高度，能够保证设备运行过程中的姿态稳定性，弹性层的压缩行程控制在合理区间，既保证足够的隔振缓冲余量，也避免设备运行过程中出现过大的上下浮动量，不会影响设备本身的运行精度。
