双排十针IDC连接器护罩结构设计

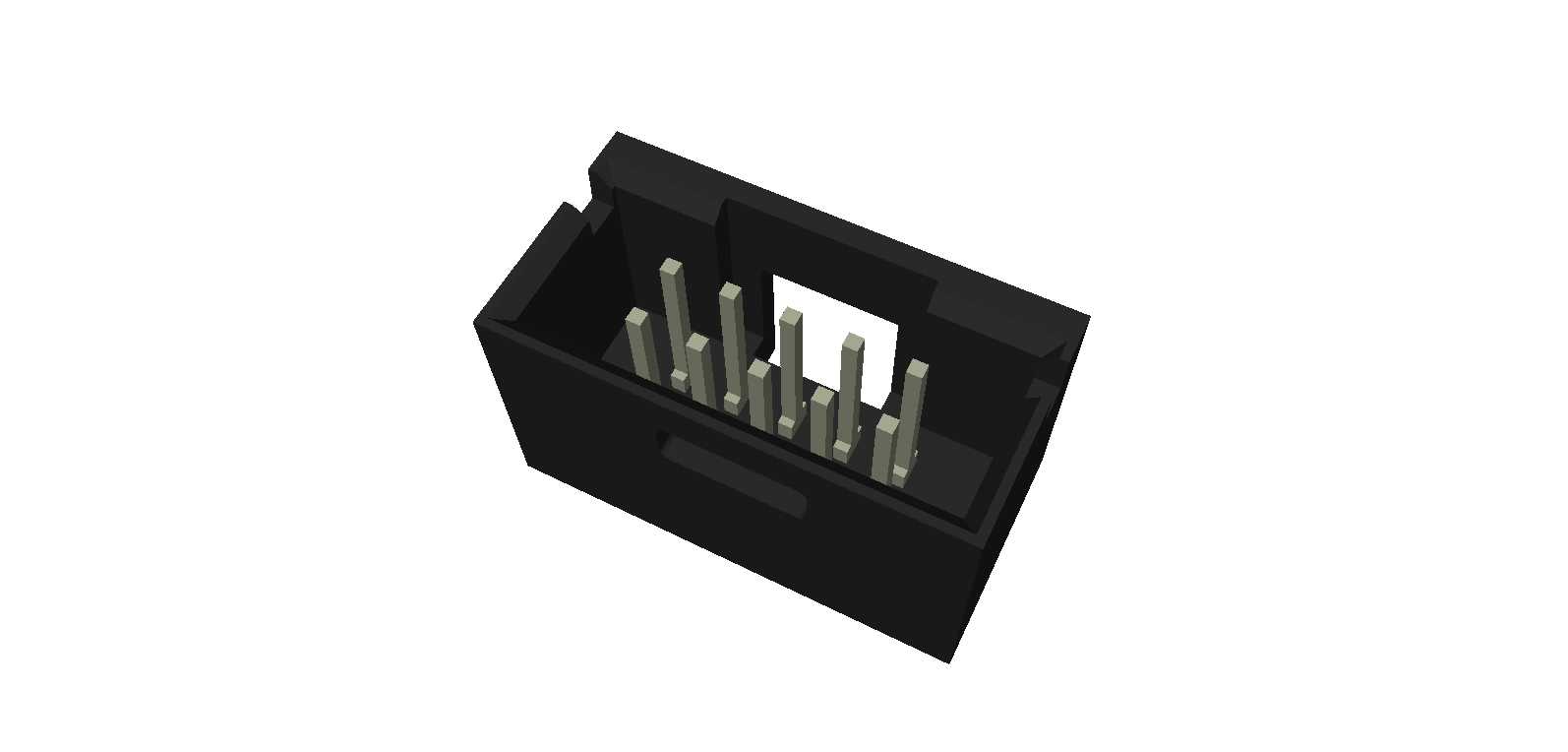

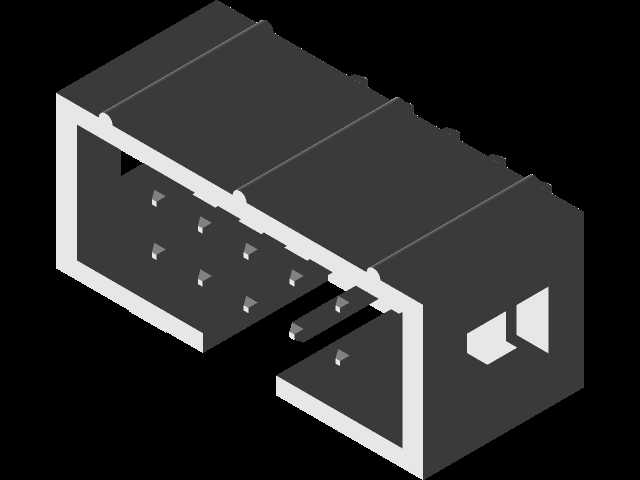

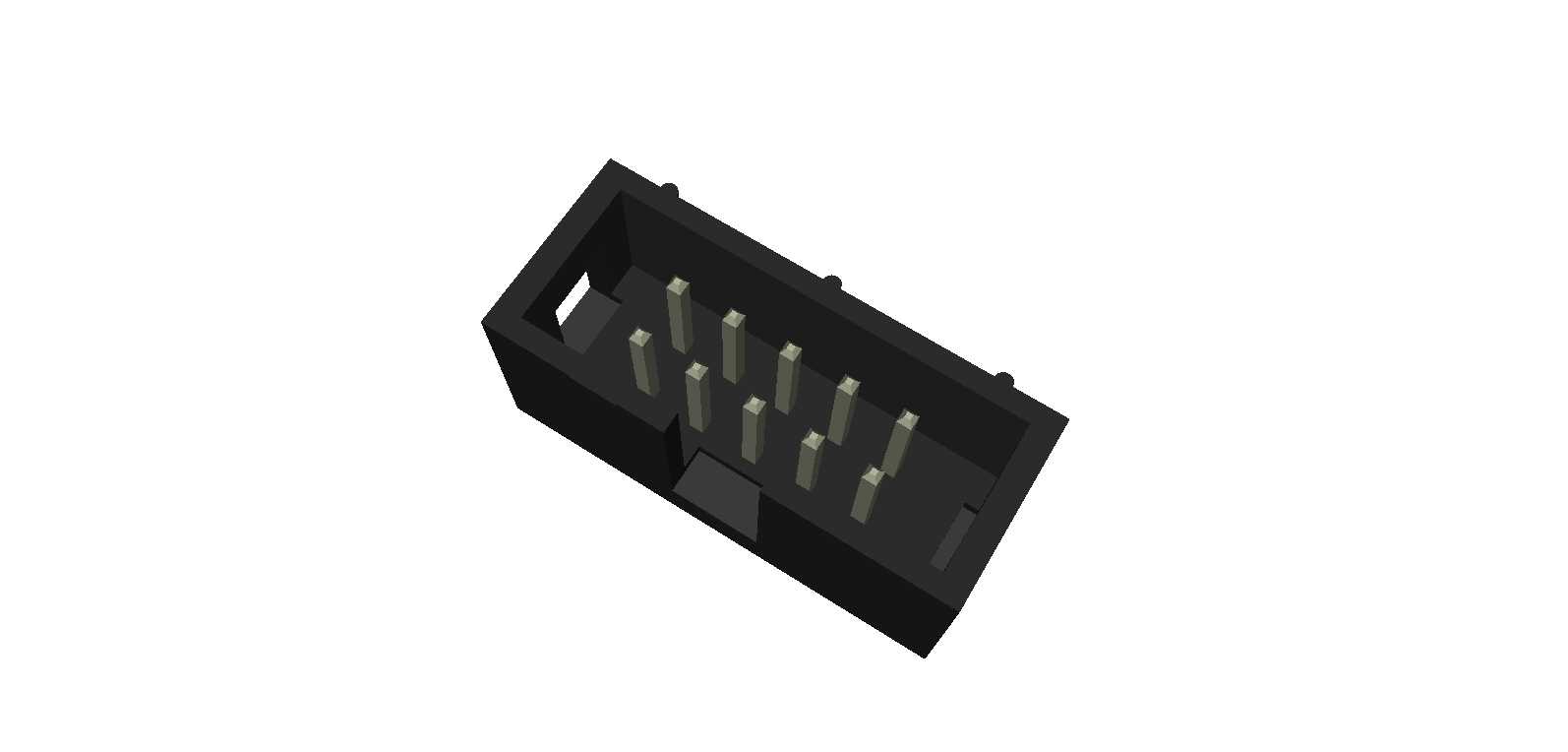

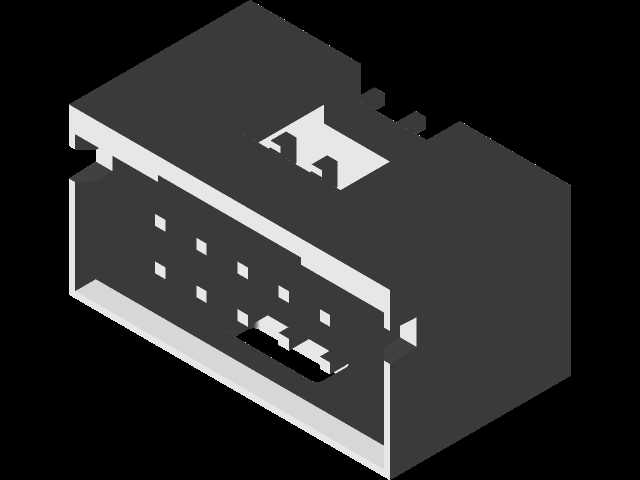

这款双排十针IDC护罩是板对线连接场景中的核心防护配套部件，主要应用在工业控制板卡、消费电子内部线束对接、通讯设备内部信号传输链路等场景中，承担着针脚防护、插接定位、绝缘隔离的核心作用。在实际设备运行环境中，这类护罩能够避免外接异物触碰裸露的金属插针造成信号短路，同时在插接排线时提供稳定的导向支撑，让IDC排线的刺破式压接能够精准对位每一根插针，避免因对位偏差造成的针脚弯折、接触不良等问题，大幅提升批量组装时的插接良率。从功能特性来看，该护罩采用围合式腔体结构，将两排共十根金属插针完全容纳在腔体内部，腔体侧壁设置有对应的卡扣卡槽结构，能够和适配的IDC排线插头形成牢固的卡合锁定，避免设备在受振动、拉扯线束的工况下出现连接松脱的问题，保证信号传输的稳定性。护罩底部设置有定位凸台，能够在PCB板焊接时精准匹配板上的定位孔，保证回流焊过程中护罩整体不会出现偏移，让每根插针的焊盘都能准确落在对应的焊位上。在设计思路上，这款护罩充分考虑了IDC连接的实际操作需求，腔体内部预留了足够的排线插入空间，同时在插针排布上严格遵循2.54mm标准间距规范，两排插针的行距也符合通用IDC连接器的尺寸标准，能够和市面上常规的2x5P IDC排线实现完全兼容。护罩的侧壁厚度经过反复优化，既保证了整体结构的抗形变能力，在受到外力挤压时不会出现侧壁变形压迫针脚的问题，又尽可能控制了整体占用的板面空间，适配高密度布板的使用需求。从安装边界来看，护罩整体为长方体结构，底部安装面完全贴合PCB板面，焊接后突出板面的高度经过严格控制，不会和周边布置的 taller 元器件产生空间干涉，护罩两侧预留的手指操作空间也方便后期维护时的排线插拔操作，不需要额外借助工具就可以完成排线的拆卸与安装。护罩的绝缘材质能够耐受常规焊接工况的高温，不会在过回流焊时出现形变、融化的问题，同时材料本身具备良好的阻燃特性，满足电子设备的安全使用要求。
