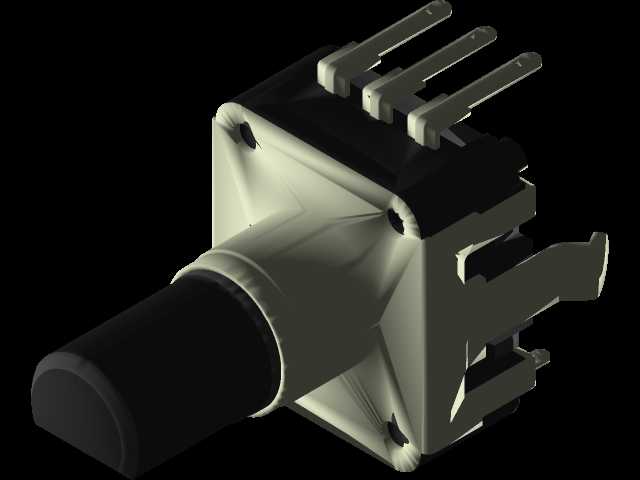

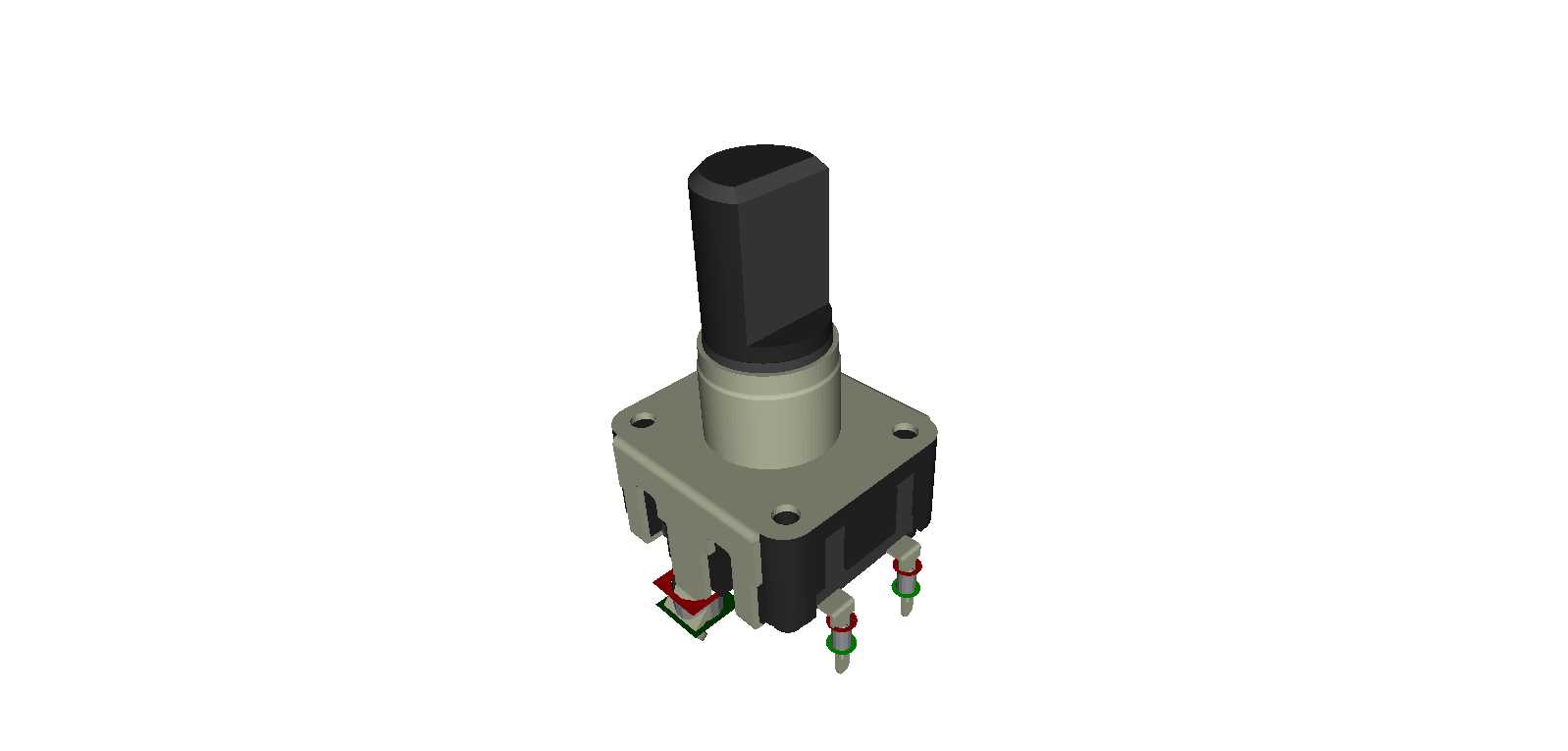

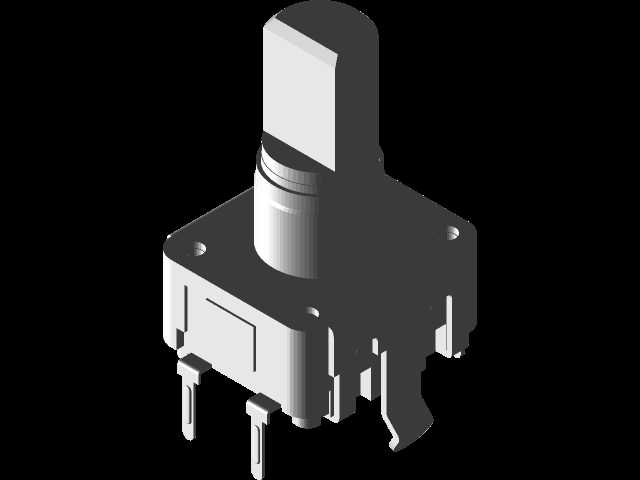

带瞬时触发开关的旋转编码器结构

这款带瞬时开关的旋转编码器，是小型电子控制领域常用的人机交互输入元件，广泛应用在消费电子、小型工控面板、车载控制模块、音频调节设备、智能家居控制面板等场景中，承担旋转档位信号输出与按压瞬时触发的双重功能，可同时实现参数调节、选项切换与确认触发的操作需求，替代传统分离式的电位器加按键的组合方案，大幅缩减控制面板的占用空间，简化前端操作的交互逻辑。

从实际用途来看，这类元件常被用于音响设备的音量调节与功能确认、小型仪器的参数档位切换、工控手持终端的菜单操作、车载中控的功能选择等场景，用户旋转轴杆时可输出对应相位差的脉冲信号，供后端电路识别旋转方向与旋转步数，实现参数的增减或选项的切换，向下按压轴杆时可触发内置的瞬时开关，输出接通信号完成确认操作，无需额外布置独立按键，让操作逻辑更符合单手操作的使用习惯。

在功能特性上，这款编码器集成了增量式旋转编码结构与常开型瞬时微动开关，旋转部分带有清晰的档位顿挫感，每一步旋转都有明确的触感反馈，方便用户盲操作时识别调节步数，按压开关的触发力度适中，触发行程短，不会出现误触或触发费力的问题，引脚采用直插式设计，适配常规波峰焊工艺，可直接焊接在PCB板上，生产组装效率高。

设计思路上，这款元件采用同轴集成的结构布局，将旋转编码的光栅或接触刷片结构与按压开关的弹片结构沿轴杆轴向排布，在极小的空间内整合两种功能，外壳采用阻燃工程塑料搭配金属定位基座，既保证结构强度，又能实现引脚之间的绝缘隔离，基座上预留的安装定位孔，可通过螺丝或卡扣快速固定在面板或PCB上，轴杆采用标准尺寸的圆柱结构，可适配不同款式的旋钮帽，满足不同设备的外观搭配需求。

在外形尺寸与安装边界上，这款编码器整体结构紧凑，基座为方形小尺寸设计，安装孔位间距符合行业通用规格，轴杆伸出长度适配常规面板厚度，焊接引脚的长度与间距符合标准PCB焊盘设计规范，安装时仅需在面板上开出对应尺寸的轴杆过孔，通过基座的定位结构即可完成快速固定，不会占用过多的面板后方空间，适合在空间紧凑的小型电子设备内部布置，引脚的排布顺序符合行业通用定义，可直接替换同规格的同类产品，降低设备的改造成本。
