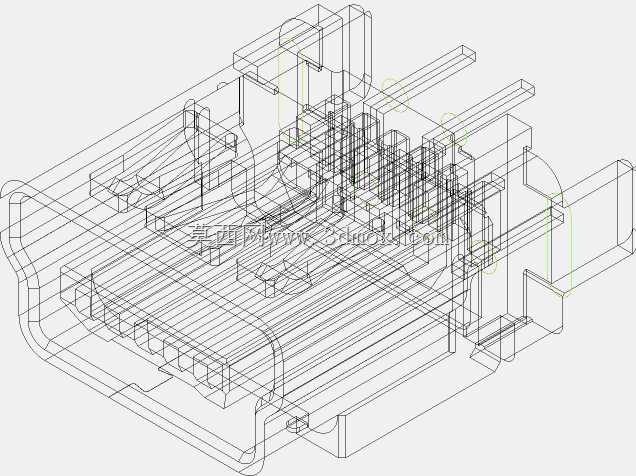

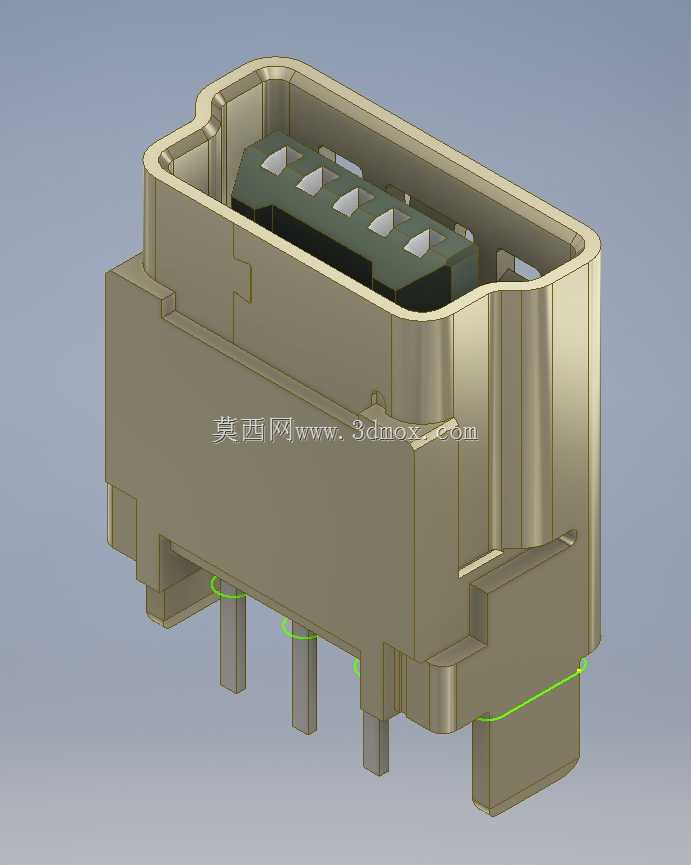

垂直式MINI-BUSB板端连接接口结构

这款垂直式MINI-B USB接口是电子设备内部实现数据传输与小功率供电连接的核心接插件，广泛应用在便携数码设备、工业控制手持终端、老式移动存储外设、车载小型电子模块、消费类小家电的板载电路连接场景中，承担设备内部电路板与外接USB线缆的信号导通、电力传输功能，是早期小型化电子设备实现外接扩展的常用连接部件。该接口采用垂直直插的安装结构设计，插接口朝向与电路板平面呈垂直排布，能够适配设备内部空间局促、接口需要从设备壳体垂直方向引出的布局需求，相比卧式贴装的同类型接口，垂直结构可以大幅缩减电路板平面方向的占用空间，让设备内部的元器件排布更加紧凑，适配小型化电子设备的空间设计要求。产品的结构设计充分考虑实际使用的可靠性，外部金属屏蔽壳体采用一体化冲压弯折成型，壳体边缘设置有定位卡扣与焊接固定引脚，在插装到电路板时，既可以通过定位卡扣与电路板上的定位孔配合实现预固定，避免焊接过程中接口出现偏移，也能通过多组固定引脚焊接后提升整体结构强度，抵御日常插拔过程中产生的侧向冲击力，降低接口因反复插拔出现松脱、虚焊的概率。内部的胶芯结构采用耐温绝缘材质制作，胶芯上排布的五组接触端子按照MINI-B USB的标准引脚定义排布，端子接触端采用弹性凸起设计，能够在公头插入时保持稳定的接触压力，降低接触电阻，保证信号传输的稳定性，端子的焊接端采用直插式引脚设计，能够适配常规波峰焊的加工工艺，降低批量生产的加工难度。在外形尺寸与安装边界上，该接口严格遵循MINI-B USB的通用接口尺寸规范，插合端的外形尺寸匹配标准MINI-B USB公头的插合公差要求，能够保证与各类合规公头的顺畅插拔，不会出现卡滞、插合过松的问题；底部的插装引脚间距符合常规PCB板的孔位设计标准，安装时占用的电路板平面区域规整，周边预留的焊接安全距离满足常规电路板加工的工艺要求，接口整体高度适配常见小型电子设备的壳体内部空间，不会出现安装后与壳体内部其他元器件产生干涉的问题。同时金属屏蔽壳体能够在使用过程中屏蔽外界电磁信号对传输数据的干扰，提升数据传输过程的稳定性，胶芯的绝缘性能能够避免相邻引脚之间出现短路问题，提升接口在长期使用过程中的电气可靠性。
