哈斯HRT160高精度数控旋转工作台

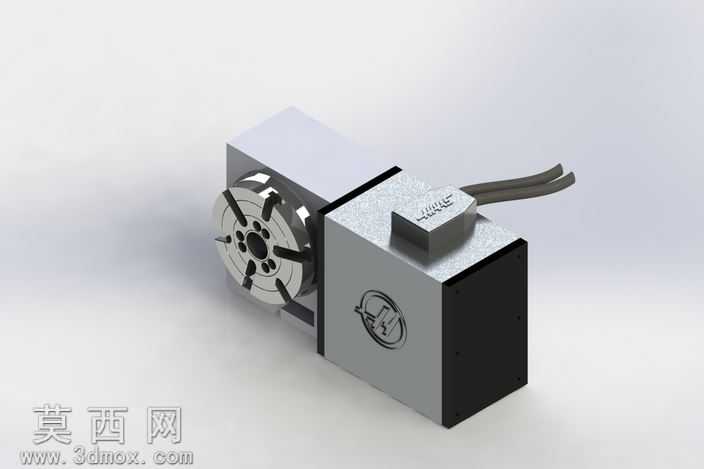

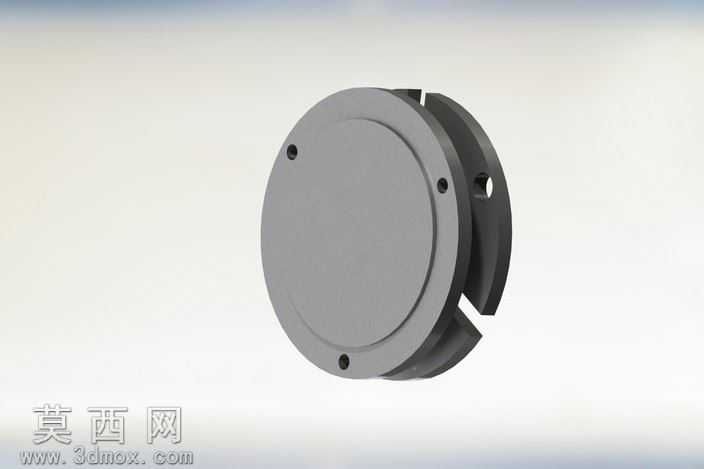

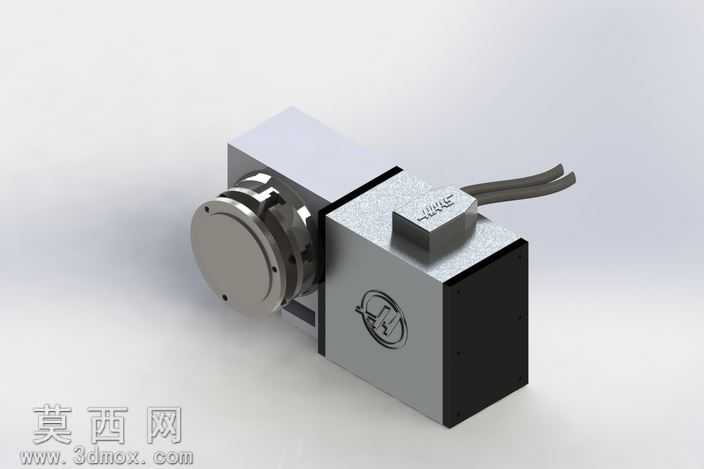

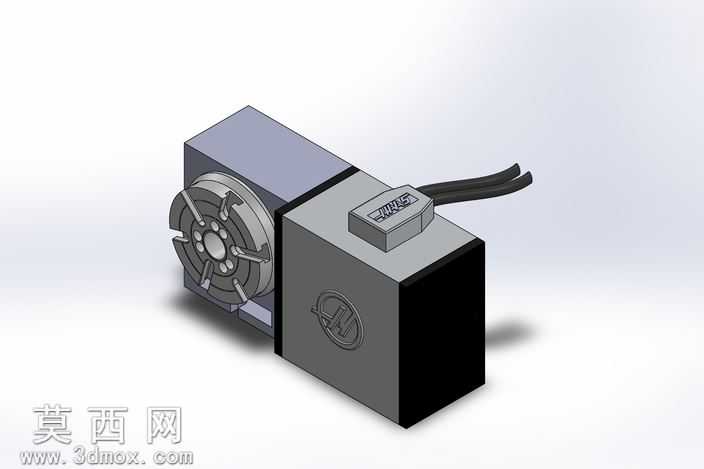

本模型为哈斯HRT160型数控旋转工作台，建模过程严格参照实物的结构比例完成，整体采用SolidWorks进行全参数化建模，所有零部件均按照实际装配关系完成配合约束，可实现完整的机构运动仿真。模型主体分为箱体基座、回转卡盘、驱动模组三个核心部分，基座部分采用方正的箱式结构设计，建模时对箱体的拼接接缝、安装定位孔、表面品牌标识区域都做了精细化还原，边缘做了符合工业产品的倒角处理，避免生硬的直角结构。回转卡盘部分还原了三爪卡盘的完整结构，包括卡爪的安装槽、端面定位孔、中心通孔，卡盘与主轴的连接法兰结构也完全按照实物结构绘制，可清晰看到卡盘的锁紧调节结构细节。驱动模组部分还原了尾部出线的线缆接头、顶部的编码器安装座，线缆部分做了自然的弯曲弧度处理，还原实物的走线形态。材质渲染阶段，基座主体采用磨砂银灰色金属材质模拟铸铁喷塑的表面质感，卡盘部分采用亮面金属材质还原镀铬卡盘的金属光泽，黑色侧盖部分采用哑光黑材质模拟钣金喷塑的效果，线缆部分采用黑色橡胶材质，表面添加细微的纹理模拟线缆外皮的质感，整体渲染采用柔和的工业产品布光，突出金属部件的质感对比，同时清晰展现各个结构的衔接关系。设计过程中重点还原了转台的核心传动布局，清晰展现了伺服驱动单元与回转主轴的位置关系，箱体表面的散热凹槽、安装固定孔位都做了1:1的还原，模型可用于数控加工工装方案展示、机床配套附件教学演示、四轴加工场景搭建等用途，所有结构均做了干涉检查，不存在结构穿模问题，装配层级清晰，可单独拆解每个零部件查看内部结构，也可直接导入装配场景完成机床附件的搭配使用。
